Компрессорно-конденсаторные блоки

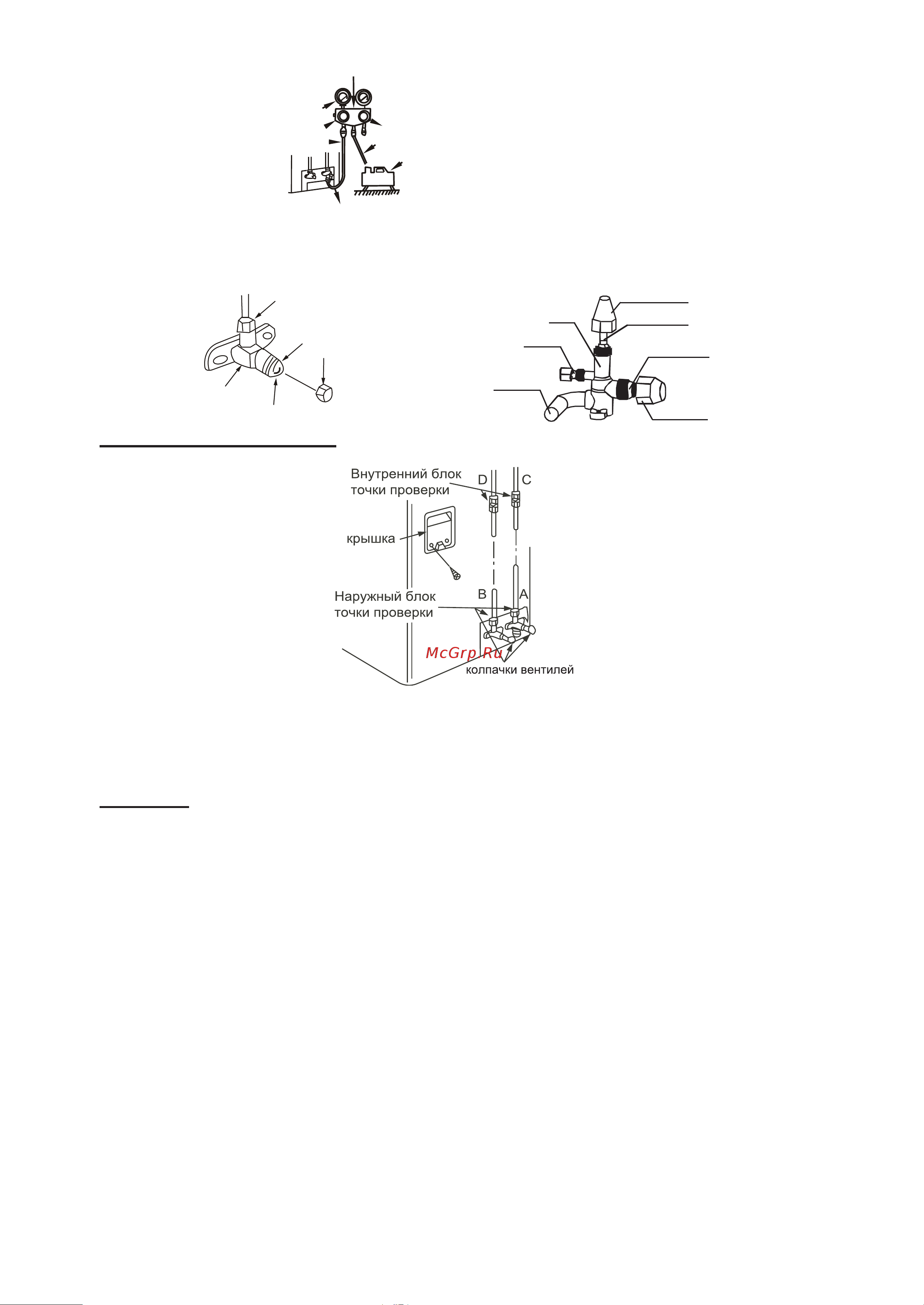

Раздаточная гребенка
Мультиметр Манометр
–76 см. рт. ст.
Рычаг Low
Рычаг Hi
Заправочный шланг
Заправочный шланг
Вакуумный насос
Рычаг Low
Внимание!
Перед проверкой все запорные в
ентили необходимо открыть. Каждый блок имеет два запорных
вентиля разных размеров со стороны наружного блока.
Коническая гайка
Ограничитель
Колпачок
Корпус вентиля
Шток вентиля
тело клапана
крышка вентиля
вентиль
к системе
сервисный порт
подключение трубопровода
гайка
Проверка герметичности
Проверьте герметичность мест
соединения с помощью течеискателя или мыльной пены.
Примечание:
А газовый запорный в
ентиль
В жидкостной запорный вентиль
C, D патрубки для соединения труб с внутренним блоком.
Изоляция
Изоляционный материал должен закрывать все открытые части раструбных соединений с газовой и жид-
костной сторон и трубу с хладагентом.
Не допускается наличие зазоров между ними.
Некачественная изоляция может быть причиной образования конденсата.
5. Электрические соединения
Внимание:
1. Питание блока должно
подводиться от отдельного источника с требуемым номинальным напряжени-
ем.
2. Внешний источник питания должен иметь провод заземления.
3. Монтаж электропроводки должен осуществляться персоналом, имеющим необходимую квалифика-
цию, в соответствии с электрическими коммутационными схемами.
4. В электропроводке должен быть предусмотрен электрический разъединитель, обеспечивающий
физическое разъединение контактов всех активных проводников, в соответствии с национальными
требованиями к монтажу электроустановок.
5. Силовая и сигнальная проводка должны быть проложены таким образом, чтобы предотвратить их
воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля.
6. Для удлинения используйте провода того же типа. Скрутки проводов не допускаются, соединения
должны быть пропаяны и покрыты изоляционной лентой.
7. Не включайте питание, пока не проведена полная проверка электропроводки.
.
