SCCU18C1B
67 dB(A)
SCCU24C1B
69 dB(A)
SCCU36C1B
70 dB(A)
SCCU48C1B
73 dB(A)
SCCU60C1B
76 dB(A)

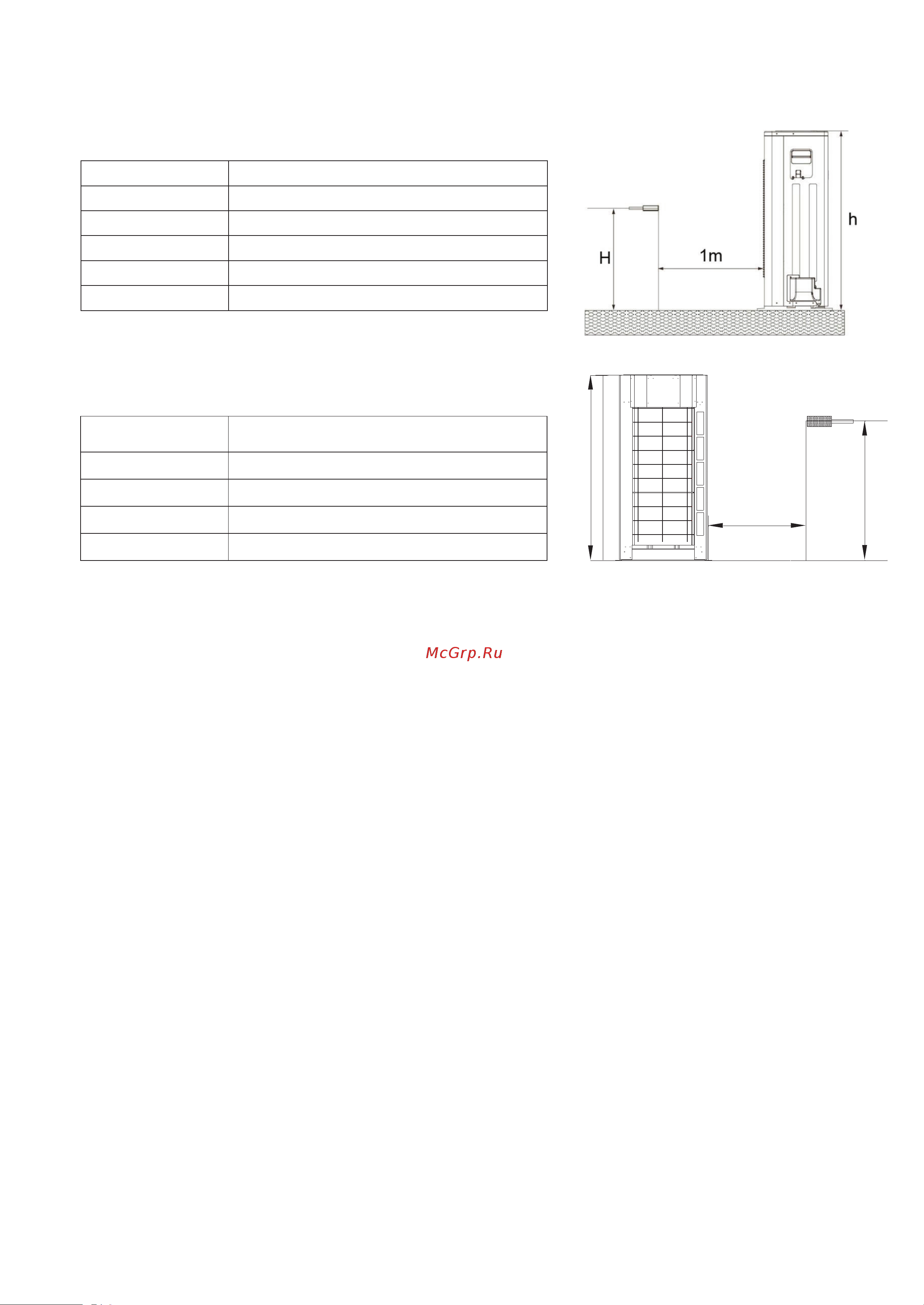

Компрессорно-конденсаторные блоки
Óðîâåíü øóìà
Лицевая
сторона
h
H
1 m
SCCU75C1B
65 dB(A)
SCCU96C1B
67 dB(A)
SCCU120C1B
69 dB(A)
SCCU150C1B
70 dB(A)
ìîäåëü
óðîâåíü øóìà
ìîäåëü
óðîâåíü øóìà
Внимание!
SCCU18C1B, SCCU24C1B
Для нормального функционирования компрессорно-конденсаторного блока контроллер, посыла-
ющий сигнал на включение ККБ должен иметь функцию 3-минутной задержки пуска. Отсутствие
3-минутной задержки пуска ККБ может привести кпреждевременному выходу компрессора из
строя. Если используемый контроллер не имеет такой функции, то необходимо установить допол-
нительное релесзадержкой пуска. Использование ККБ без устройства задержки пуска компрессо-
ра является грубым нарушение правил технической эксплуатации.
6. Комлект фреоновой обвязки
Компрессорно-конденсаторные блоки подсоединяются к секции охлаждения линиями хлада-
гента: жидкостной и газовой (линией всасывания). В системах с компрессорно-конденсаторными блоками
на соединительном жидкостном трубо-
проводе перед воздухоохладителем необходимо
установить
дополнительные элементы холодильного контура:
ТРВ (терморегулирующий вентиль), соленоидный
клапан, смотровое стекло, фильтр-осушитель.
Подбор ТРВ должен осуществляться с учетом всех параметров установкииявляется важным моментом,
определяющим работу центрального кондиционераврежиме охлаждения.
.
