Компрессорно-конденсаторные блоки
SCCU150C1B
Расшифровка обозначений
XT1 4-клеммный блок
XT2 4-клеммный блок
SV Клапан оттайки
T4 Наружный датчик температуры
K1-K3 Термореле
T3 Трубка датчика температуры
H-PRO Реле высокого давления
L-PRO Реле низкого давления
TRANS Трансформатор питания
KM1-KM3 Замыкатель переменного тока
CAP B Переключатель темп. защиты
C1-C3 Емкостное сопротивление
.
Содержание
- Епегдою 1
- Инструкция по эксплуатации 1
- Правила безопасной эксплуатации 2
- Предостережение осторожно 2
- Внимание 4
- Выбор места для установки 4
- Меры предосторожности 4
- Подготовка к монтажу 4
- Установка наружного блока 4
- Перемещение и установка 5
- Необходимые расстояния для монтажа и обслуживания 6
- Примечание 6
- Внимание обмажьте поверхности раструба и соединительные гайки густой смазкой и закрутите их рукой на 3 4 оборота перед тем как закручивать их до конца см рис выше при выполнении операций соединения и отсоединения труб необходимо использовать одновре менно два гаечных ключа 14
- Подготовка соединительной трубы 14
- Процедура соединения труб 14
- Установка труб 14
- Установка фреонопровода 14
- Внимание для предотвращения образования окалины пайку проводите только с применением азота 15
- Осторожно 15
- При слишком большом моменте возможно повреждение раструба при слишком маленьком соеди нение будет негерметичным 15
- Удаление воздуха вакуумным насосом 15
- Внимание перед проверкой все запорные вентили необходимо открыть каждый блок имеет два запорных вентиля разных размеров со стороны наружного блока 16
- Изоляция 16
- Проверка герметичности 16
- Электрические соединения 16
- Внимание на рисунке показана стандартная модель которая может отличаться от вашего наружного блока 17
- Внимание обращаем ваше внимание на то что у блоков различной производительности клемма нейтрали располагается в разных местах клеммной колодки см рисунки ниже 17
- Подключение ккб 17
- Примечание соблюдайте осторожность чтобы не поцарапать поверхность корпуса блока 17
- Схема электрических соединений 17
- I orblac 18
- Indoor unit 18
- Outdoor unit 18
- Red brown 18
- Sccu24c1b 18
- Sccu36c1b 18
- To indoor unit 18
- Ue red 18
- Г main control board 18
- Компрессорно конденсаторные блоки 18
- Sccu48c1b sccu60c1b 19
- Компрессорно конденсаторные блоки 19
- То indoor unit то indoor unit 19
- Hj о о 20
- Mote sw2 default settings as net off 20
- Outdoor unit 20
- Sw1 default settings as main unit ho 0 unit 20
- Wiring diagram 20
- Компрессорно конденсаторные блоки 20
- О с о сп о 20

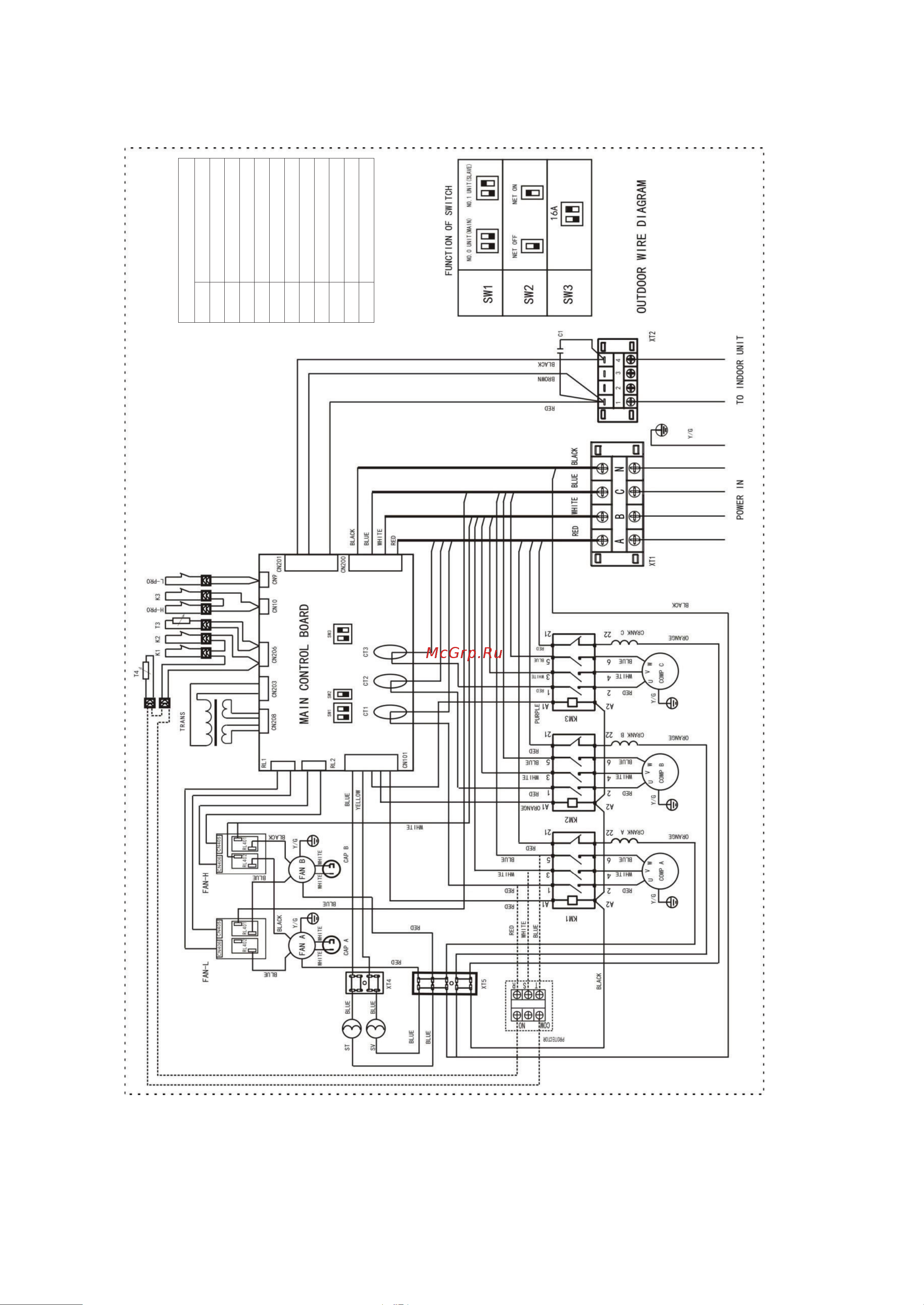

- Outdoor wire diagram 21
- Компрессорно конденсаторные блоки 21
- Сл о о 21
- Внимание 8сс1л8с1в 8сси24с1в для нормального функционирования компрессорно конденсаторного блока контроллер посыла ющий сигнал на включение ккб должен иметь функцию 3 минутной задержки пуска отсутствие 3 минутной задержки пуска ккб может привести к преждевременному выходу компрессора из строя если используемый контроллер не имеет такой функции то необходимо установить допол нительное реле с задержкой пуска использование ккб без устройства задержки пуска компрессо ра является грубым нарушение правил технической эксплуатации 22
- Комлект фреоновой обвязки 22
- В ходе пусконаладочных работ одним из важнейших элементов является 23
- Внимание 23
- Внимание для нормального функционирования компрессорно конденсаторного блока контроллер посы лающий сигнал на включение ккб должен иметь функцию 3 минутной задержки пуска отсутствие 3 минутной задержки пуска ккб может привести к преждевременному выходу компрессора из строя если используемый контроллер не имеет такой функции то необходимо установить допол нительное реле с задержкой пуска использование ккб без устройства задержки пуска компрессо ра является грубым нарушение правил технической эксплуатации 23
- Неправильная на 23
- Подготовка к пусконаладочным работам 23
- Пра вильная настройка терморегулирующего вентиля трв 23
- Стройка трв может повлечь за собой выход оборудования из строя 23
- Аварийные ситуации 24
- Компрессорно конденсаторные блоки 25
- Сс1л50с1в 25
- Туре ьео1 ьео2 25
- Технические характеристики 26
- Ене с 27
- Епегдою 27
