GREE Кассетные фанкойлы Инструкция по эксплуатации
25

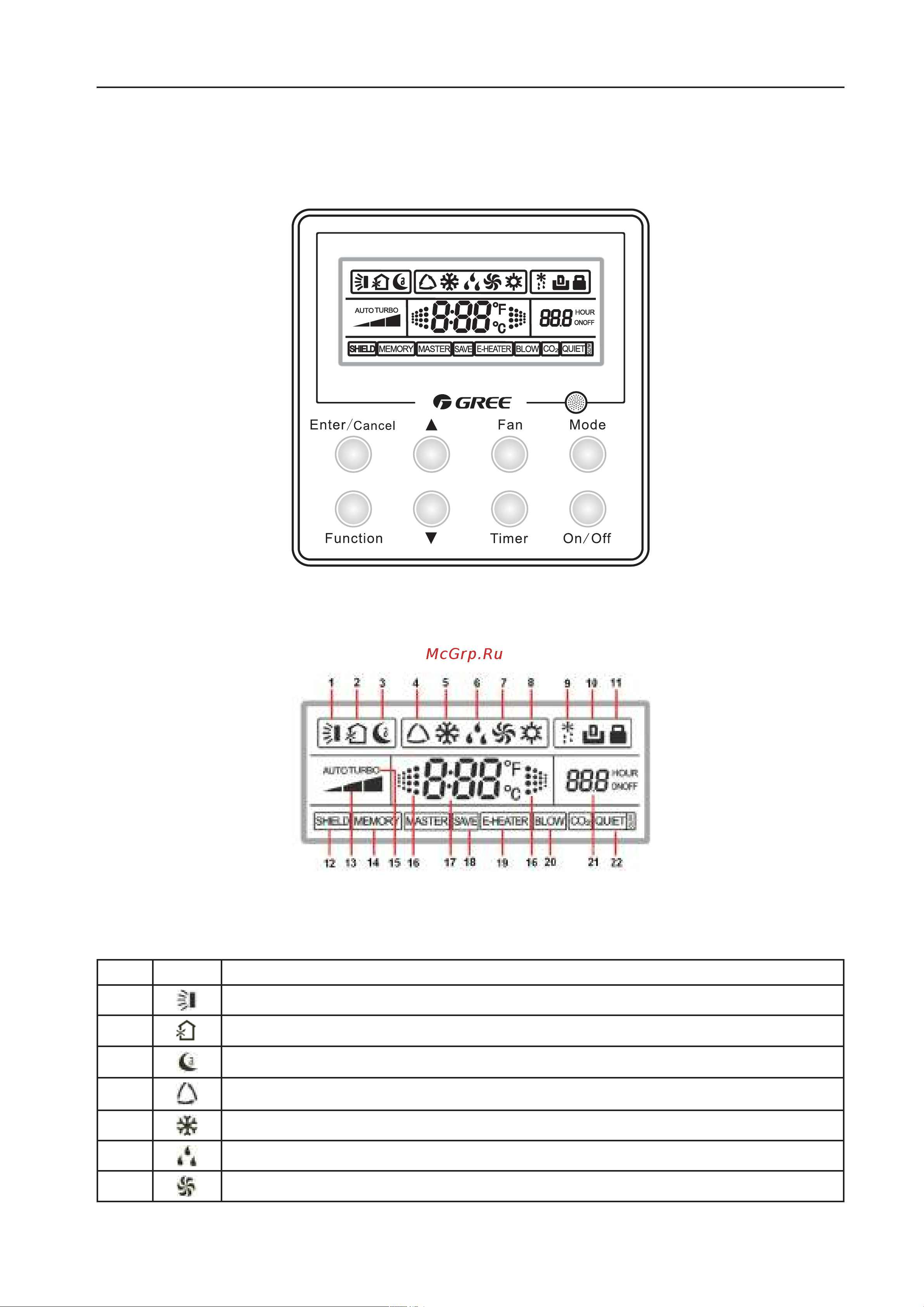

3. ПРОВОДНОЙ ПУЛЬТ Z4E351B (ОПЦИОНАЛЬНО)
3.1 ЖК-дисплей
3.1.1 Индикаторы на ЖК-дисплее
Рис. 1 Внешний вид проводного пульта
3.1.2 Описание индикаторов на ЖК-дисплее
Рис. 2 Индикаторы на ЖК дисплее
Таблица 1. Описание индикаторов на ЖК-дисплее
№ Cимвол Функция
1. Индикатор функции раскачивания горизонтальных жалюзи
2. Индикатор функции воздухообмена (недоступно для данной модели)
3.
Индикатор функции сна
4.
Индикатор автоматического режима работы (недоступно для данной модели)
5.
Индикатор режима охлаждения
6.
Индикатор режима осушения
7.
Индикатор режима вентилятора
