GREE Кассетные фанкойлы Инструкция по эксплуатации
49
Регулирование корпуса
внутреннего блока через
отверстие в углу панели
возможно, если
внутренний блок
установлен по уровню,
и это не повлияет на
положение труб
дренажа, питающей
воды и т. д
Зазор недопустим
После установки убедитесь, что между потолком и панелью нет зазоров.
Электрическое подсоединение декоративной панели

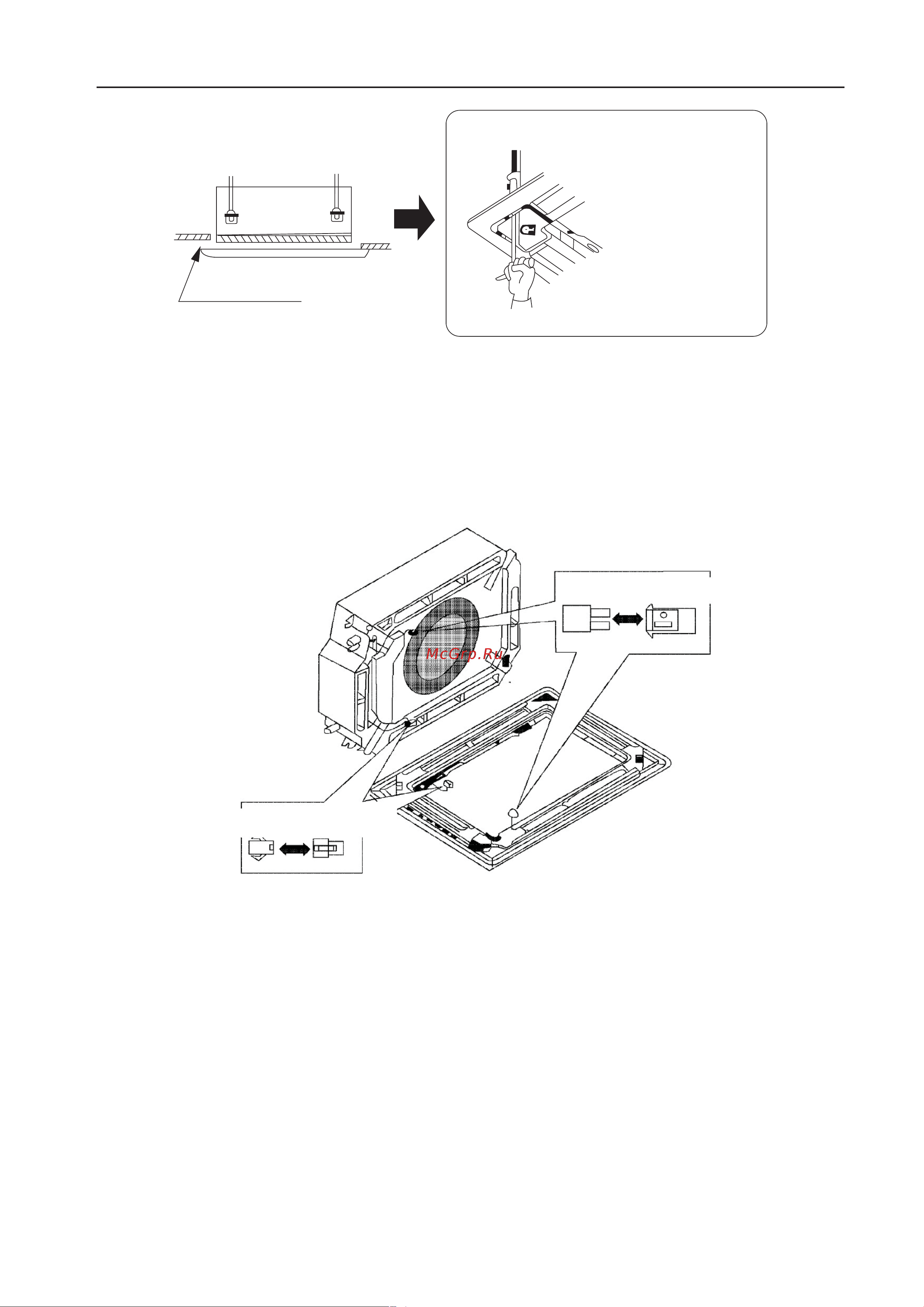

Подсоедините провода к клеммам мотора жалюзи (в 2 местах) установленным на панели
(см. рис).
На корпусе На панели
На корпусе На панели
