44
GREE Кассетные фанкойлы Инструкция по эксплуатации

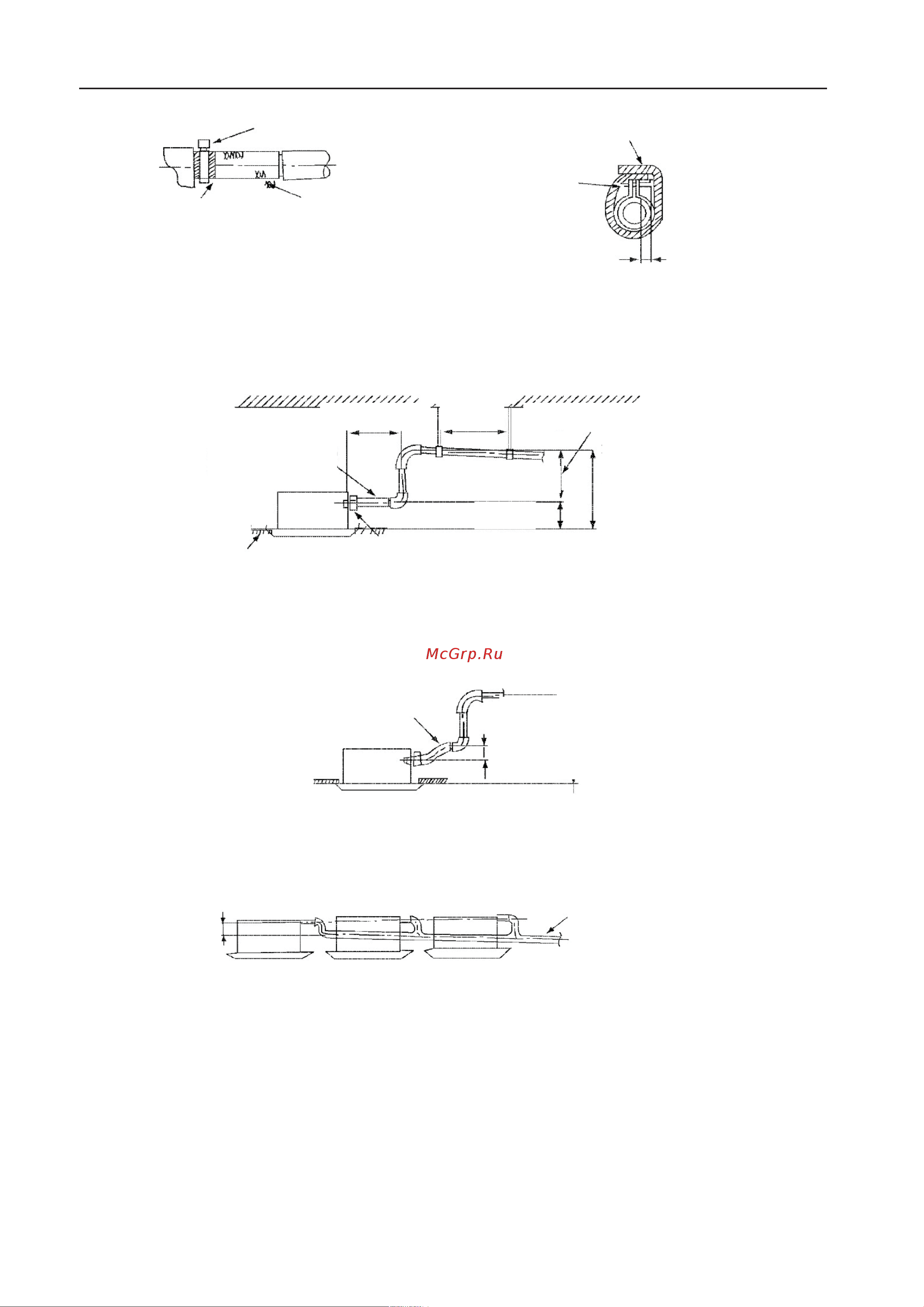

Большая уплотнительная прокладка
Хомут (2)
4 мм или менее
Хомут (2)
Серая лента
Дренажный шланг (1)
Меры предосторожности при устройстве дренажа
Установите трубу вывода дренажа на высоте не более чем 280 мм.
Установите трубу вывода дренажа под правильным углом к внутреннему блоку и не даль-
ше чем 300 мм от блока.
300 мм и менее
500 мм или менее
Подвесной кронштейн
Не более 280 мм
Труба вывода дренажа
Вывод дренажа (1)
(в комплекте)
Потолок
200 мм
1-1,5 м
Наклон прилагаемого дренажного шланга (1) должен составлять не более 75 мм для того,
чтобы не создавать на гнездо дополнительную нагрузку.
Не более
75 мм
Не более
500 мм
Если необходимо соединить несколько дренажных труб, сделайте это как показано на ри-
сунке.
Т-образный тройник
дренажных труб
Не менее
100 мм
Выбирайте магистральные дренажные трубы соответствующих размеров, подходящих
для правильной работы блоков.
