42
GREE Кассетные фанкойлы Инструкция по эксплуатации
МОНТАЖ
1. ВЫБОР МЕСТА УСТАНОВКИ
Выбор места монтажа очень важен для фанкойла, так как довольно сложно переместить
оборудование на другое место после установки.
Обсудите место установки с клиентом следующим образом:

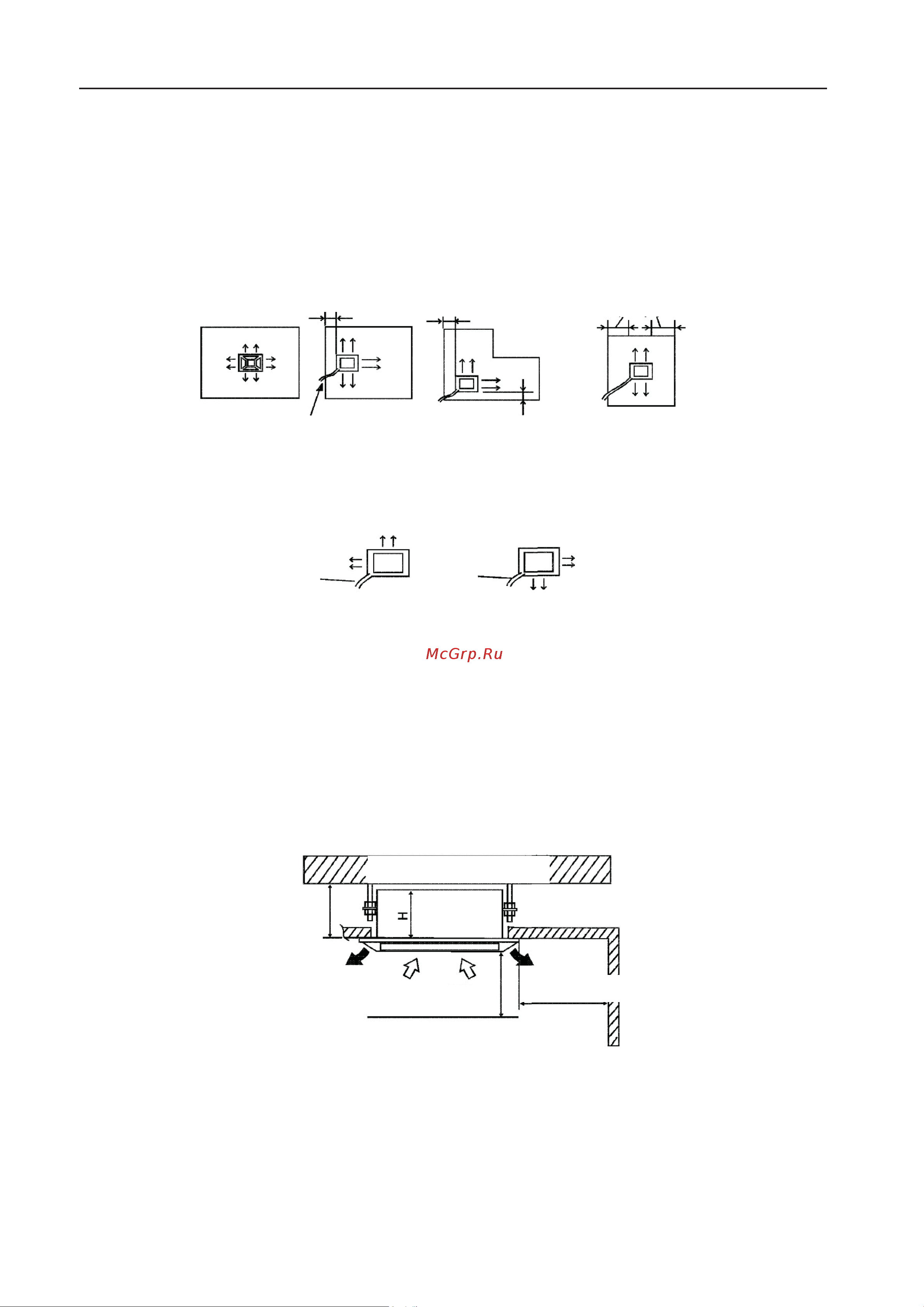

Направление воздуха может быть выбрано, как показано ниже.
100 мм и более 100 мм и более 1000 мм и более
1000 мм и более
4 направления 3 направления 2 направления 2 направления
Присоединение
труб
Трубы Трубы
Для 2-х стороннего распределения, возникает ряд проблем при установке
как показано ниже. Не устанавливайте оборудование подобным образом.
Рис. 1
Установите блок на место, способное выдержать вес блока.
В местах забора и выброса воздуха не должно быть никаких препятствий; воздух должен
дуть на всем протяжении комнаты.
Оставьте место для обслуживания блока (Рис. 2).
Высота запотолочного пространства — 250 мм или больше.
Выбирайте место, от которого воздух может быть распределен блоком равномерно всюду
по комнате.
Место, от которого легко может быть отведен дренаж.
Н+20 мм
или более
Прочное перекрытие
1800 мм и более
1500 мм и более
Препятствие
Рис. 2
