GREE Кассетные фанкойлы Инструкция по эксплуатации
27

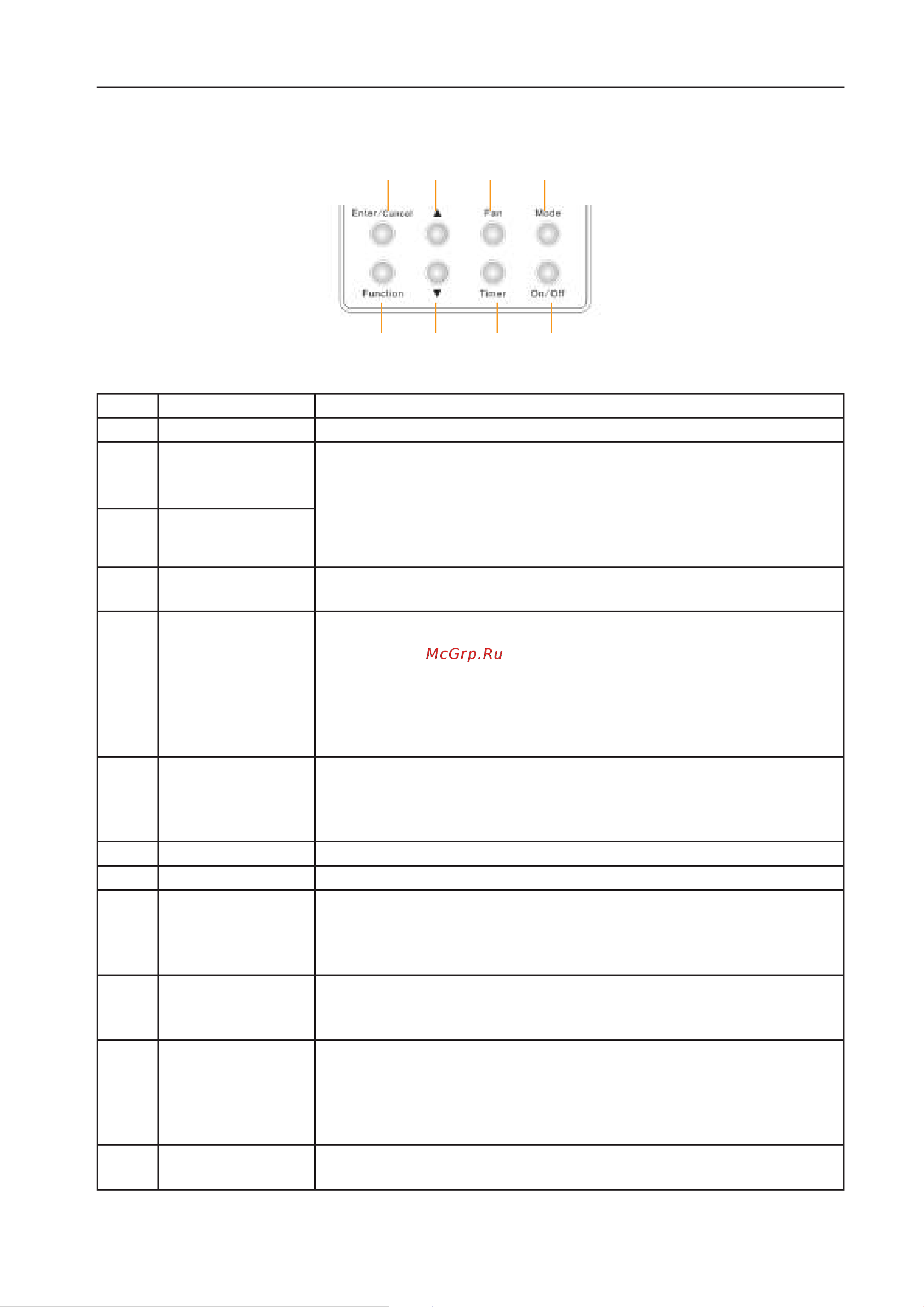

3.2 Кнопки управления
3.2.1 Названия кнопок управления
1
56 78
23
4
3.2.2 Описание кнопок управления
№ Кнопка Функция
1 Enter/Cancel Используется для выбора или отмены необходимой функции
2
S
(1) Используется для установки температуры в диапазоне от 16 °С до 30 °С.
(2) Используется для установки температуры в энергосберегающем
режиме в диапазоне от 16 °С до 30 °С.
(3) Используется для настройки таймера в диапазоне от 0,5 до 24 часов
(4) Используется для переключения между режимами Quiet (стандарт-
ный тихий режим) и AutoQuiet (автоматический тихий режим).
6
T
3Fan
Используется для переключения скоростей вентилятора —
низкая, средняя, высокая.
4 Mode
(1) Используется для переключения между режимами Cool (охлаждение)
Dry (осушение) Fan (вентилятор) Heat (обогрев)
(2) Используется для установки температуры в энергосберегающем
режиме в диапазоне от 16 °С до 30 °С.
(3) Используется для настройки таймера в диапазоне от 0,5 до 24 часов
(4) Используется для переключения между режимами Quiet (стандарт-
ный тихий режим) и AutoQuiet (автоматический тихий режим).
5 Function
Используется для активации следующих функций: Swing (качание жалю-
зи), Sleep (режим сна), Turbo (турбо), Save (экономия энергии), E-Heater
(дополнительный электронагреватель), Blow (самоочистка), Quiet (тихая
работа) и т.д.
7 Timer Используется для установки таймера.
8 On/Off Используется для включения/выключения внутреннего блока.
4+2
Mode + S
(MEMORY)
Одновременное нажатие кнопок Mode и S при выключенном внутрен-
нем блоке активирует функцию памяти. В случае активации, после по-
следующего отключения, установка восстановит текущие настройки (при
выключенной функции памяти установка просто выключится).
2+6
S + T
(LOCK)
Одновременное нажатие кнопок S и T в течение 5 секунд, переведет
пульт в режим блокировки. Повторное нажатие и удержание кнопок S и
T в течение 5 секунд выведет пульт из этого режима.
5+7
Function +
Timer (Ambient
Temperature Sensor;
Anti Cold/Hot Air)
Одновременное нажатие кнопок Function и Timer в течение 5 секунд-
при выключенном внутреннем блоке вызывает меню настройки пульта.
Далее выбор необходимого раздела осуществляется кнопкой Mode, ввод
значений осуществляется кнопками S и T, а сохранение настроек и
выход из меню настройки осуществляется кнопками Enter и Cancel.
4+6
Mode + T
Одновременное нажатие кнопок Mode и T в течение 5 секундпри вы-
ключенном внутреннем блоке переключает шкалу Цельсия/Фаренгейта.
