GREE  Кассетные фанкойлы  Инструкция по эксплуатации

5. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Внимание:

Перед началом работы с электрическими соединениями, все цепи питания должны

быть разъединены.

Примечания:

• Все используемые комплектующие и материалы должны соответствовать действую-

щим нормам и правилам.

• Для электрического подключения воспользуйтесь «схемой подключения» на корпусе

блока.

• Все соединения должны быть выполнены квалифицированным специалистом.

• Автомат, способный отключить электропитание всей системы должен иметь клеммы

для подсоединения жесткого провода сечением не менее 3 мм в каждой жиле.

• Необходимо заземление.

• Электропроводка должна соответствовать государственным стандартам.

• Необходимо установить УЗО с током утечки не более 30 мА.

• Если шнур питания поврежден, он должен быть заменен заводом изготовителем, сер-

висными службами или квалифицированным специалистом.

5.1 Подключение внутреннего блока

Удалите крышку модуля управления (I), протяните провода внутрь через резиновую

втулку I и соедините провода согласно «схеме соединений», затем стяните их хомутом.

5.2 Подключение контроллера

Удалите крышку модуля управления (2), протяните провода внутрь через резиновую

втулку II и подсоедините к контроллеру.

Оберните провод уплотнительной прокладкой (12).

После подсоединения, стяните провода хомутом и установите крышку модуля управле-

ния (I), (2).

Нагрев и охлаждение: подсоедините резиновый провод (5 жильный) к электропитанию

должным образом.

Охлаждение: подсоедините резиновый провод (3 жильный) к электропитанию должным

образом.

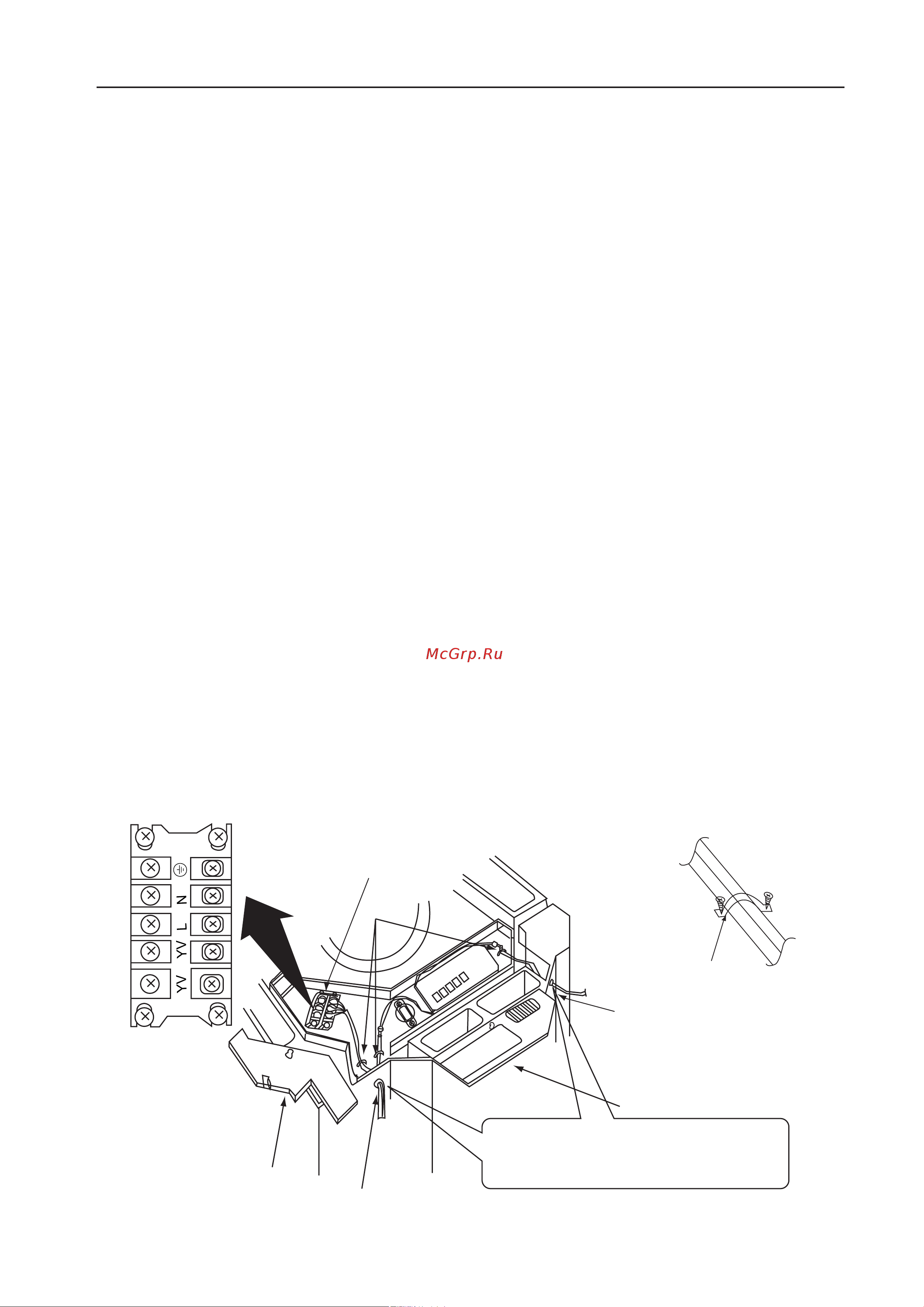

Крышка модуля управления (2)

Резиновая втулка I

Клеммная колодка

Крышка

модуля управления (1)

Резиновая втулка II

Хомут

Хомуты

Герметизируйте это место,

чтобы избежать протечки
