 Страница 16 

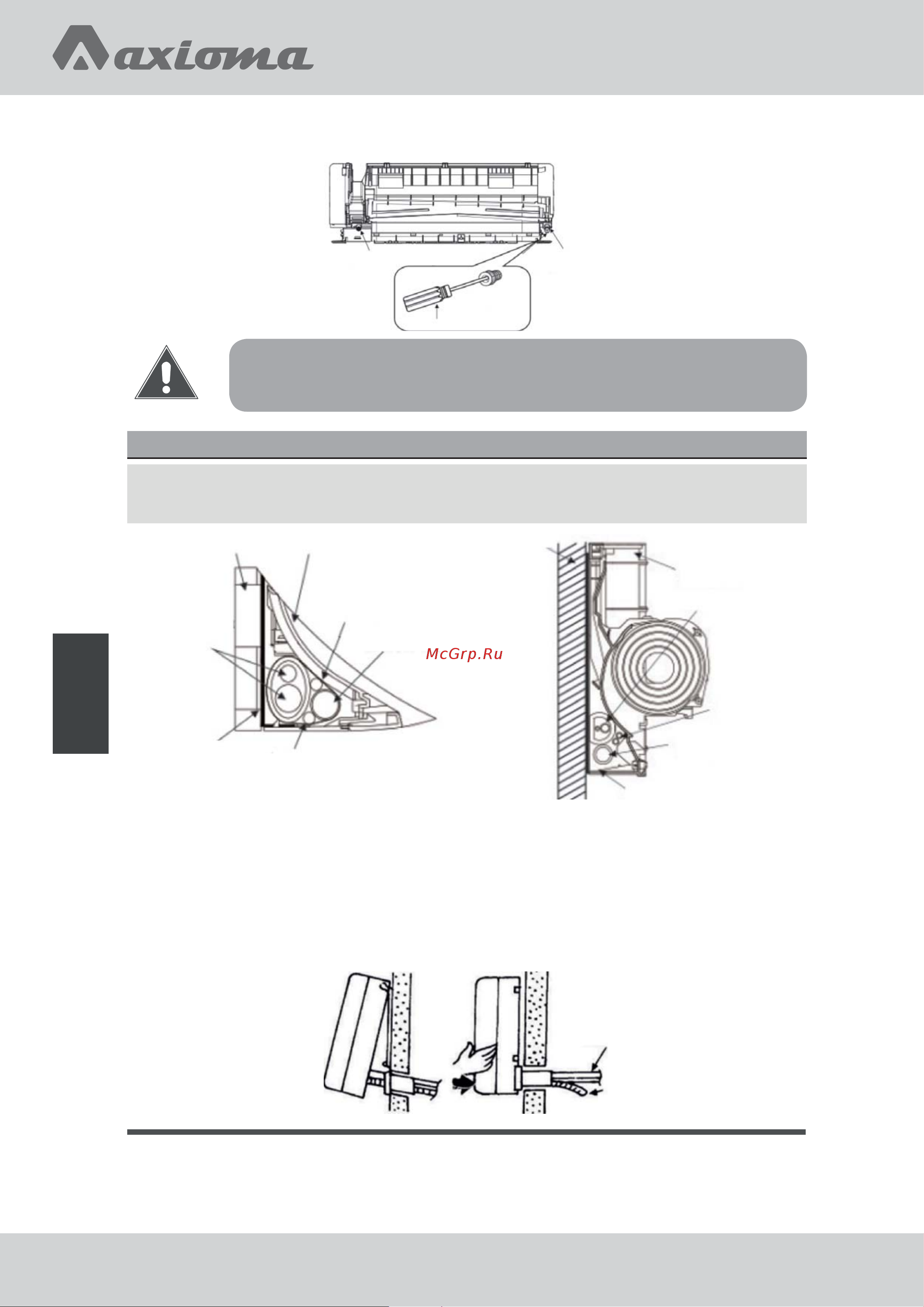

Расположите соединительные трубы, кабель, сливной шланг так, как показано на рисунке, а затем подсоеди-

ните дренажный шланг к сливному отверстию.

Место соединения трубы и внутреннего блока оберните изоляционным рукавом, а уже затем изоляционной

лентой, чтобы избежать конденсата.

Скрепите соединительные трубы, кабели и дренажный шланг вместе виниловой лентой.

Повесьте внутренний блок на пластину и убедитесь, что он расположен по центру пластины.

Толкайте устройство в левую и правую нижние стороны монтажной пластины до тех пор, пока крючки плотно

не войдут в пазы (до щелчка).

Когда вы хотите закрыть соединительное отверстие резиновой пробкой,

пожалуйста, используйте отвёртку, чтобы вставить её туда.

ВНИМАНИЕ

Установленный кондиционер не будет плотно прижат к стене, если этого не видно на рисунке. Сливной шланг

должен быть проведен под наклоном (вниз), и в своей верхней точке он не должен быть выше места скопления

воды (не давайте шлангу провисать).

ПРИМЕЧАНИЕ

Резиновая пробка

Соединительное отверстие 2

Соединительное

отверстие 1

Отвёртка

Резиновая

пробка

Стена

Соединительная

труба

Монтажная

пластина

Кондиционер

Кабель

Сливной шланг

Стена

Заглушка

Соединительная

труба

Кабель

Сливной шланг

Монтажная пластина

Соединительный электрический

провод

Сливная труба

Установка

внутреннего блока
