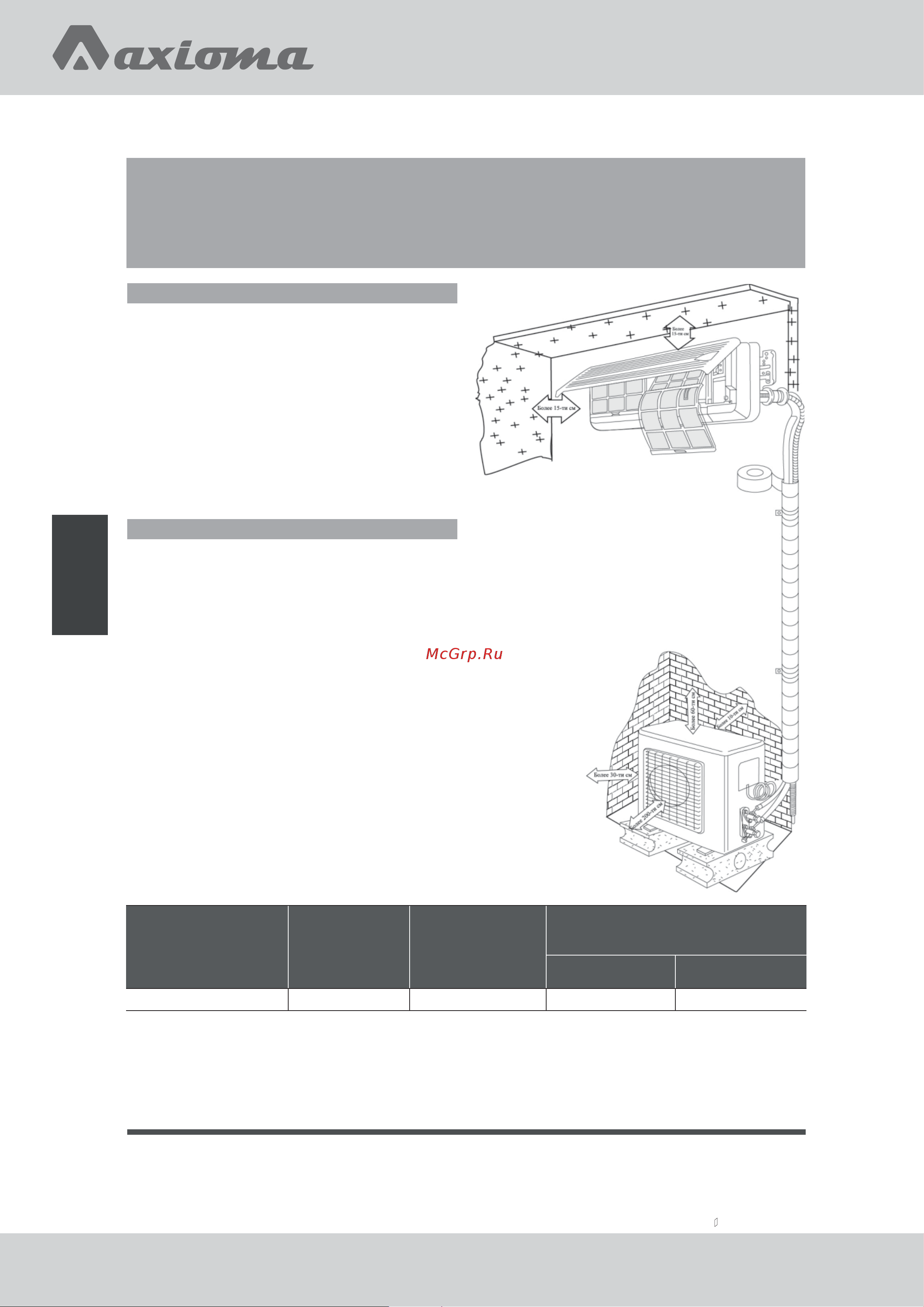

Страница 14
Выбор места для установки
9
Выбор места для
установки
Позаботьтесь о том, чтобы ничто не блокировало отверстия
для входа и выхода воздуха
Внутренний блок
Наружный блок
• Рядом не должно быть отопления и других источ-
ников тепла.
• Рядом не должно быть никаких препятствий для
установки.
• В месте установки должна сохраняться хорошая
циркуляция воздуха.
• Необходимо принять меры, чтобы уменьшить шумы.
• Не устанавливайте рядом с дверным проемом.
• Убедитесь, что есть достаточное расстояние между
устройством и потолком, стенами, мебелью И Т.Д.
• Устанавливать на высоте 2х метров от пола.
• В случае установки навеса с целью защиты блока от
дождей и солнечных лучей обратите внимание, что-
бы навес не препятствовал работе конденсатора.
• Не держите животных и не выращивайте растения
вблизи места установки, горячий и холодный воз-
дух будут влиять на них.
• Убедитесь, что расстояния между устройством и
потолком, стенами, мебелью и другими препят-
ствиями соответствуют указанным на рисунке.
• Рядом не должно быть источников тепла и горю-
чих веществ/газов.
• Основание установки и под держивающая рама
должны быть прочными и надежными.
• Устройство должно быть установлено на ровной
поверхности.
Расстояние между внутренним и наружным блока-
ми должно быть 5 метров, а максимальная длина
трубы (с дополнительной заправкой хладагента) -
15 метров.
Максимально допусти-
мая длина трубы без
дополнительной за-
правки хладагента (м)
Предельно до-
пустимая длина
трубы (м)
Предельно до-
пустимая высота
между внутр. и
внеш. блоками Н
(м)
Требуемое количество дополнитель-
ного хладагента (г/м), блоками Н (м)
Жидкостная трубка
СС<12000Вtu (БТЕ) СС>18000Вtu (БТЕ)
5 15 5 20 30
