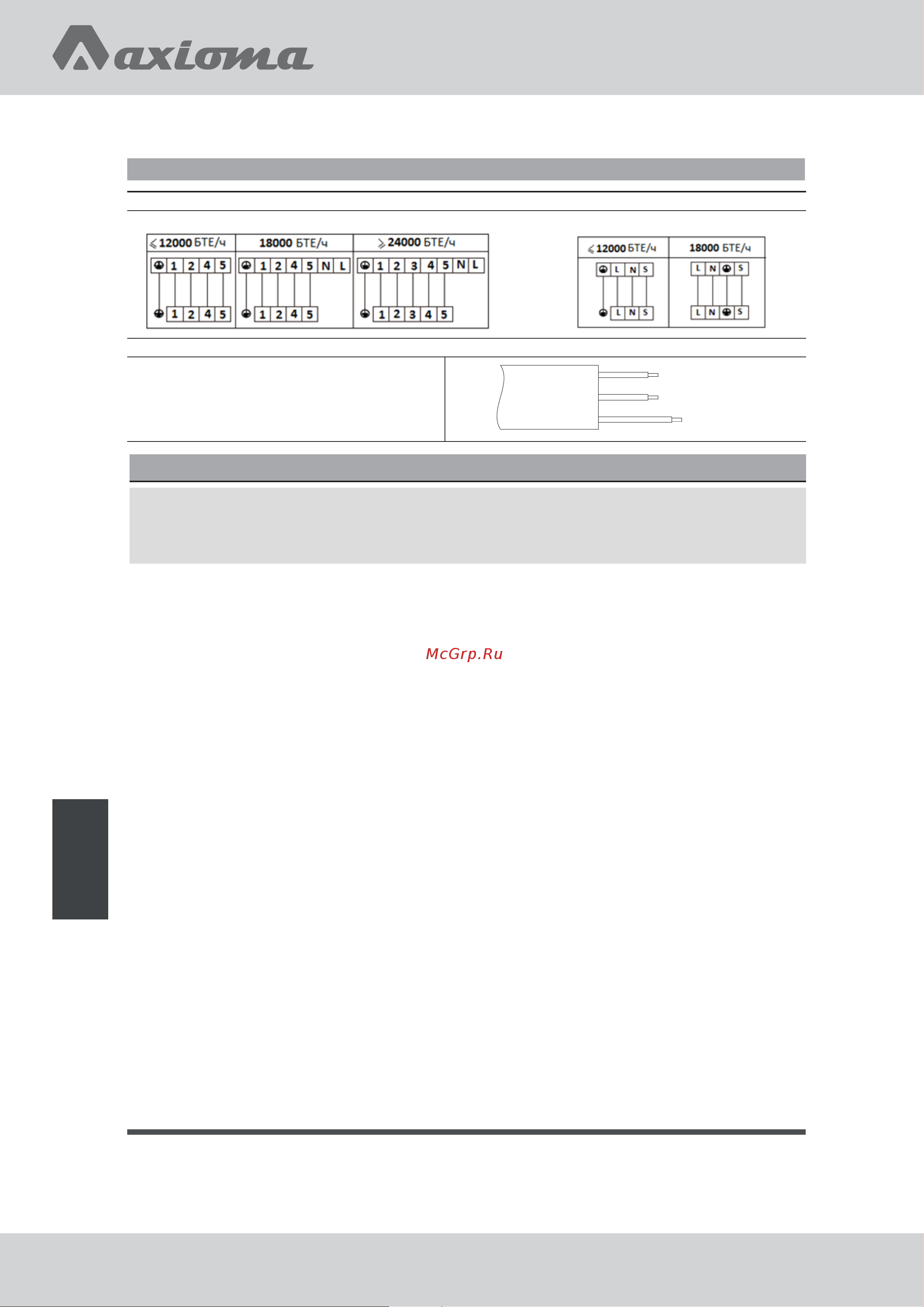

Схемы межблочных подключений для кондиционеров on/off

Схемы межблочных подключений для

инверторных кондиционеров

ПРИМЕЧАНИЕ:

для шнура питания без вилки (см. рис. ниже):

Коричневый=Провод под напряжением

Синий=Нейтральный провод (ноль)

Жёлтый/3елёный=3аземленный провод

Это руководство, как правило, включает в себя информацию обо всех режимах подключения для разных моде

лей, поэтому при подключении смотрите те инструкции, которые подходят к вашему устройству. Мы не можем

исключить возможность того, что продукт будет улучшен, и это станет причиной изменения схемы соединений,

пожалуйста, при подключении руководствуйтесь схемой подключений, указанной на вашем устройстве.

ПРИМЕЧАНИЕ

Электрическое под-

ключение
