Страница 23
Электрическое под-
ключение
Крышка

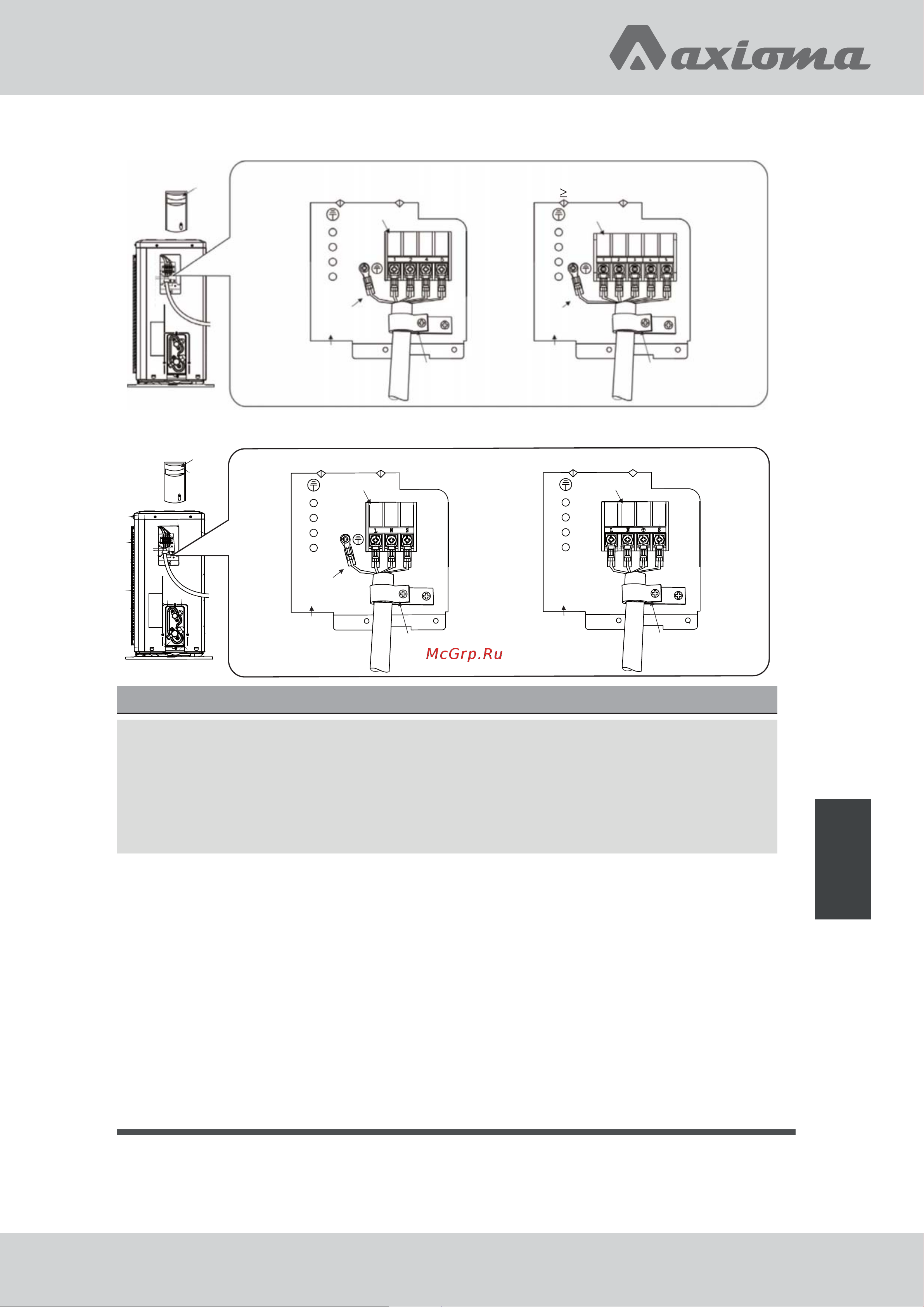

Подключение межблочного кабеля к наружному блоку
кондиционеров инверторного типа
Выходной щиток
Выходной щиток
Заземляющий
провод
Заземляющий
провод
Электрическая панель
Электрическая панель
Прижимающая планка Прижимающая планка
Соединительные
кабели
Соединительные
кабели
Больше 5 мм
Крышка
Подключение межблочного кабеля к наружному блоку
кондиционеров типа ON/OFF
≤ 18000Btu
24000Btu
Выходной щиток Выходной щиток
Заземляющий
провод
Заземляющий
провод
Электрическая панель Электрическая панель
Прижимающая планка Прижимающая планка
Соединительные
кабели
Соединительные
кабели
Больше 5 мм
• Подключите заземляющий провод правильно, неправильное подключение может привести к неисправ
ности электрических деталей, к удару током или возгоранию.
• Не меняйте полярность.
• После закрепления провода винтом слегка пошевелите провод, чтобы проверить, действительно ли все крепко.
• Если есть соединитель, то подключите его напрямую.
Подключение соединительных проводов внутреннего и внешнего блоков должно соответствовать схемам,
изображенным на рисунках, иначе это приведет к поражению током или возгоранию.
ПРИМЕЧАНИЕ
