Усилитель мощности серии СЕ

4.2.2 Мониторинг ошибок

Разъем Fault (RJ-11), который выглядит как телефонный разъем

расположен на задней панели усилителя серии СЕ (рисунок

4.3). Он позволяет выполнить выполнить удаленный монито-

ринг статуса ошибки усилителя. Для подключения схемы инди-

кации состояния ошибки, можно использовать примерную схе-

му, показанную на рисунке 4.4.

При использовании схемы, светодиодный индикатор будет

загораться при одном из следующих условий:

1. При первом включении усилителя, до тех пор, пока устрой-

ство не будет готово к работе (4-х секундная задержка вклю-

чения).

2. При повышении температуры радиатора.

3. При срабатывании схемы тепловой защиты трансформато-

ра.

4. При закорачивании проводов выхода усилителя.

5. При прекращении работы выходного каскада усилителя.

6. При выключении усилителя

При создании собственной схемы для просмотра этого сигнала

с системы, имейте в виду, что этот RJ джек чувствителен к

полярности. Контакт 2 должен быть заземлен, а на контакт 5

должен быть соединен с проводом положительного напряже-

ния (положительное относительно земли). Назначения кон-

такта для разъема RJ даются на рисунке 4.5. Максимум сигна-

ла который может быть оставлен на разъеме ошибки состав-

ляет 35 VDC и 10мА. Наилучшие результаты получаются с

10мА светодиодными индикаторами.

Сопрягающий разъем для джека TX RJ-11 серии СЕ содержит 4

контактных штырька в 6-ти слотном корпусе, как показано на

рисунке. Для получения дополнительной информации обра-

щайтесь к местному дилеру службы технической поддержки

Crown.

Некоторые ошибки могут привести к заглушению выхода уси-

лителя.

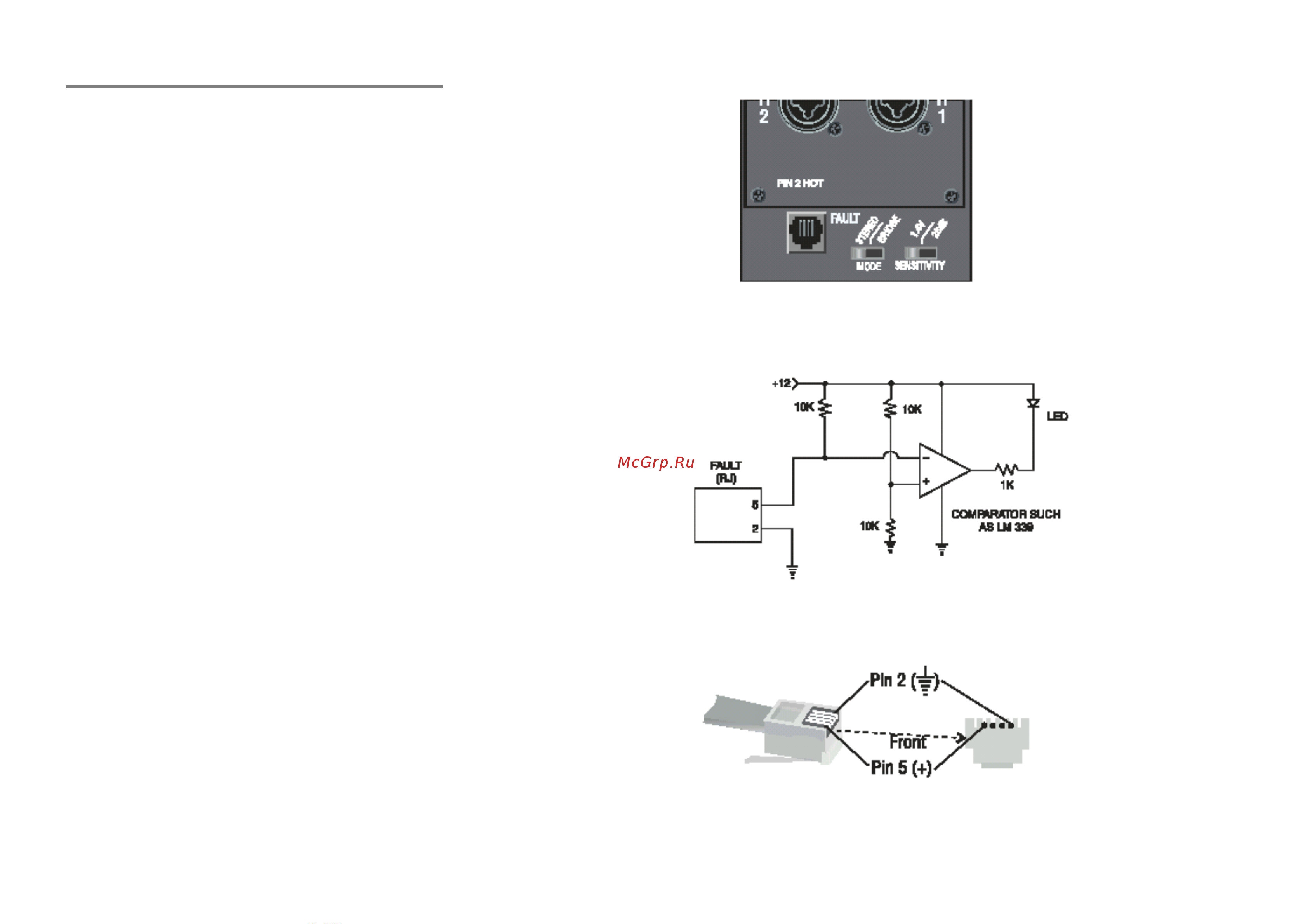

рисунок 4.3 Расположение разъема ошибки

рисунок 4.4 Схема светодиодного индикатора состо-

яния ошибки

рисунок 4.5 Назначения контактов и разводка разъема RJ-11
