Усилитель мощности серии СЕ

2.6 Разводка Системы

2.6.1 Стерео режим

Перед началом разводки выключите усилитель и уверните

вниз регуляторы громкости.

Типичная разводка входа и выхода показана на рисунке 2.9

ВХОДЫ: Подключите проводку входа на оба канала

ВЫХОДЫ: Соблюдайте правильную полярность (+/-) на выход-

ных разъемах.

Подключите положительный (+) провод динамика Канала 1 к

положительному разъему Канала 1 усилителя, повторите для

отрицательного. Повторите разводку для канала 2 также, как и

для канала 1.Смотрите раздел 3.5 о назначениях контактов

выходного разъема. Проверьте, чтобы при работе в Стерео

режиме, переключатель Mode (режим) был установлен в по-

зицию «Stereo».

2.6.2 Параллельное подключение

входов.

Имеется три способа для подачи одинакового сигнала на

каждый из каналов усилителя.

1. Приобретите кабель «Y». Подключите гнездовой конец к

сигнальному кабелю, и подключите расщепленные штепсель-

ные концы к обоим входам усилителя.

2. Подайте сигнал на вход Канала 1 (либо на колодку либо

комбо). Подключите перемычку (рисунок 2.10) между разъе-

мом (+) контактной колодки Канала 1 и разъемом (+) канала 2.

Подключите другую перемычку между разъемом (-) канала 1 и

разъемом (-) канала .

3. Подайте сигнал на винт разъема входа канала 1. С помощью

микрофонного кабеля или кабеля телефон - на - телефон, под-

ключите комбо разъем Канала 1 к комбо разъему Канала 2.

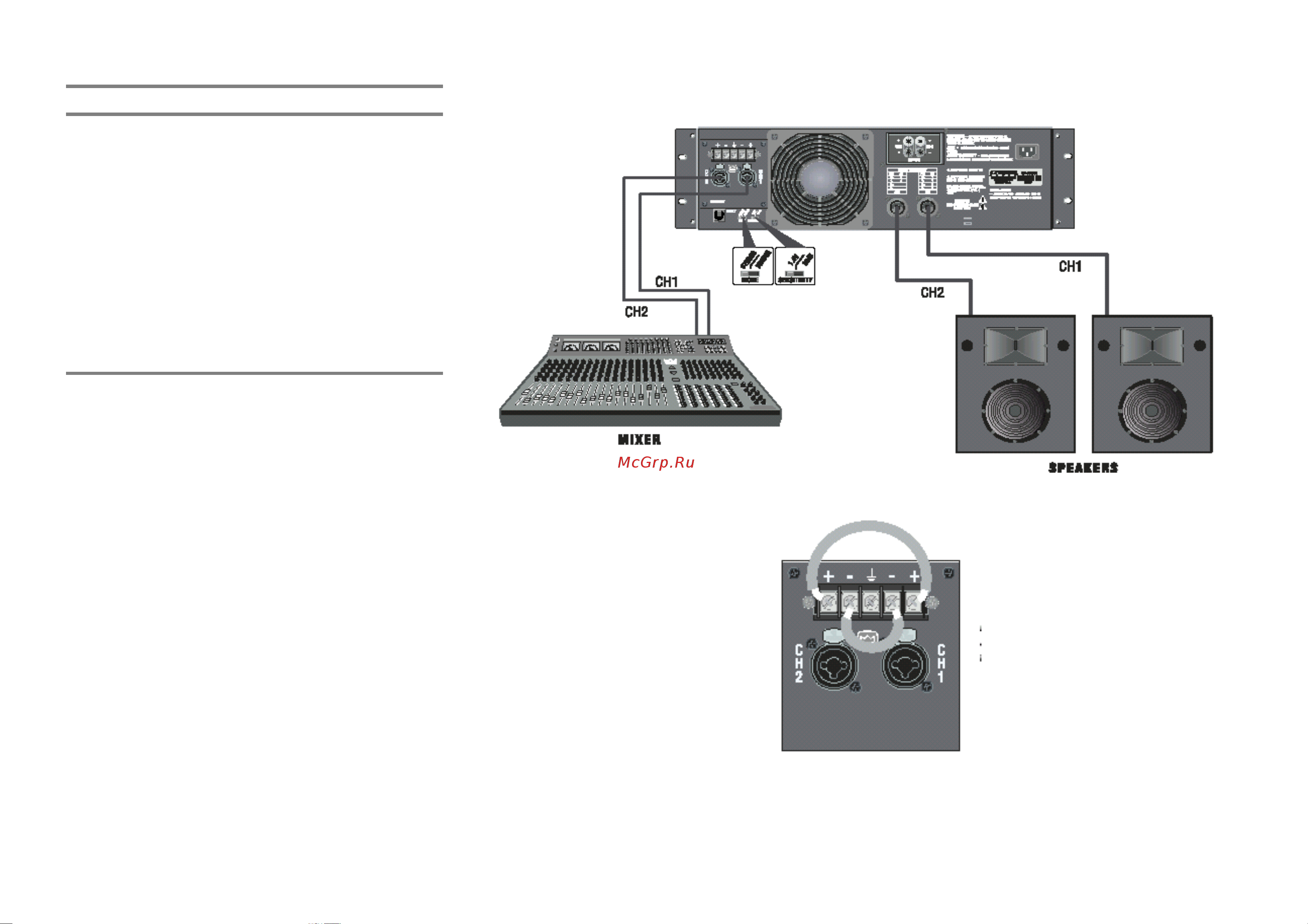

рисунок 2.9 Типичная разводка системы в стерео режиме

рисунок 2.10

Расположение джамперов для запараллелива-

ния входов
