Усилитель мощности серии СЕ

2.5 Выбор разъемов и разводки выхода

Crown рекомендует использование встроенной или профес-

сиональных, высококачественных, двух или четырех жиль-

ных, проводов динамики большого номера и разъемов. Если

на усилителе имеются выходы Neutrik® Speakon, то исполь-

зуйте штепсельный разъем Speakon NL4C для разъемов выхо-

да.

Если усилитель имеет контактную колодку выхода(CEAS1) или

винтовые клеммы (CEAS2), вы можете развести выход на эти

разъемы. Дополнительные разъемы выхода могут быть также

использованы в качестве сервисной оиции для инсталляции

на существующих усилителях серии СЕ.

При установке модуля выхода CEAS1, используйте для разъе-

мов выхода термические вилки или оголенные концы (смот-

рите рисунок 2.7)

Для предупреждения возможности короткого замыкания, зак-

ройте или изолируйте незащищенные кабели динамика и

разъемы.

При установке модуля выхода CEAS2, используйте для разъе-

мов выхода однополюсные разъемы кабелей динамиков или

оголенные концы (смотрите рисунок 2.8)

Ниже дано руководство по выбору соответствующего разме-

ра провода, исходя из расстояния от усилителя до динамика.

Проверьте местную маркировку, так как она может отличать-

ся.

Расстояние размер провода

до 25 ft. 16 gauge

26-40 ft. 14 gauge

41-60 ft. 12 gauge

61-100 ft. 10 gauge

101-150 ft. 8 gauge

151-250 ft. 6 gauge

ВНИМАНИЕ: никогда не используйте экранированный ка-

бель для разводки выхода.

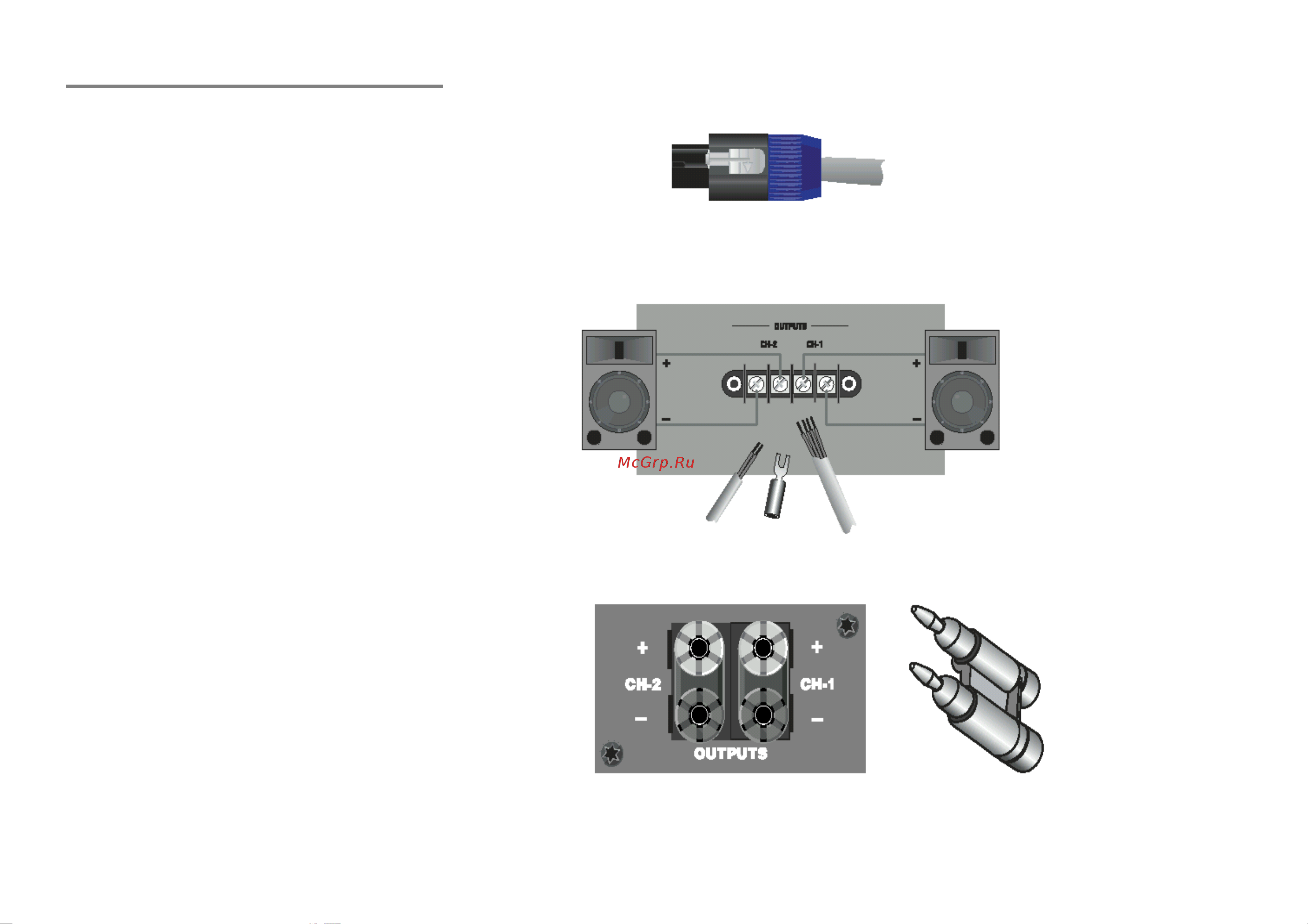

Рисунок2.6Разъемы Neutrik Speakon

Рисунок27 разводкаразъема выхода для стерео с до-

полнительным модулем выхода CEAS1

Рисунок 2.8 Разъем пост выхода на пяти плосной винто-

вой клемме для дополнительного CEAS 1(левый). Каждая

пара Пост подключается к двойной однополюсной вилке

(правая)
