АППАРАТНЫЕ СРЕДСТВА

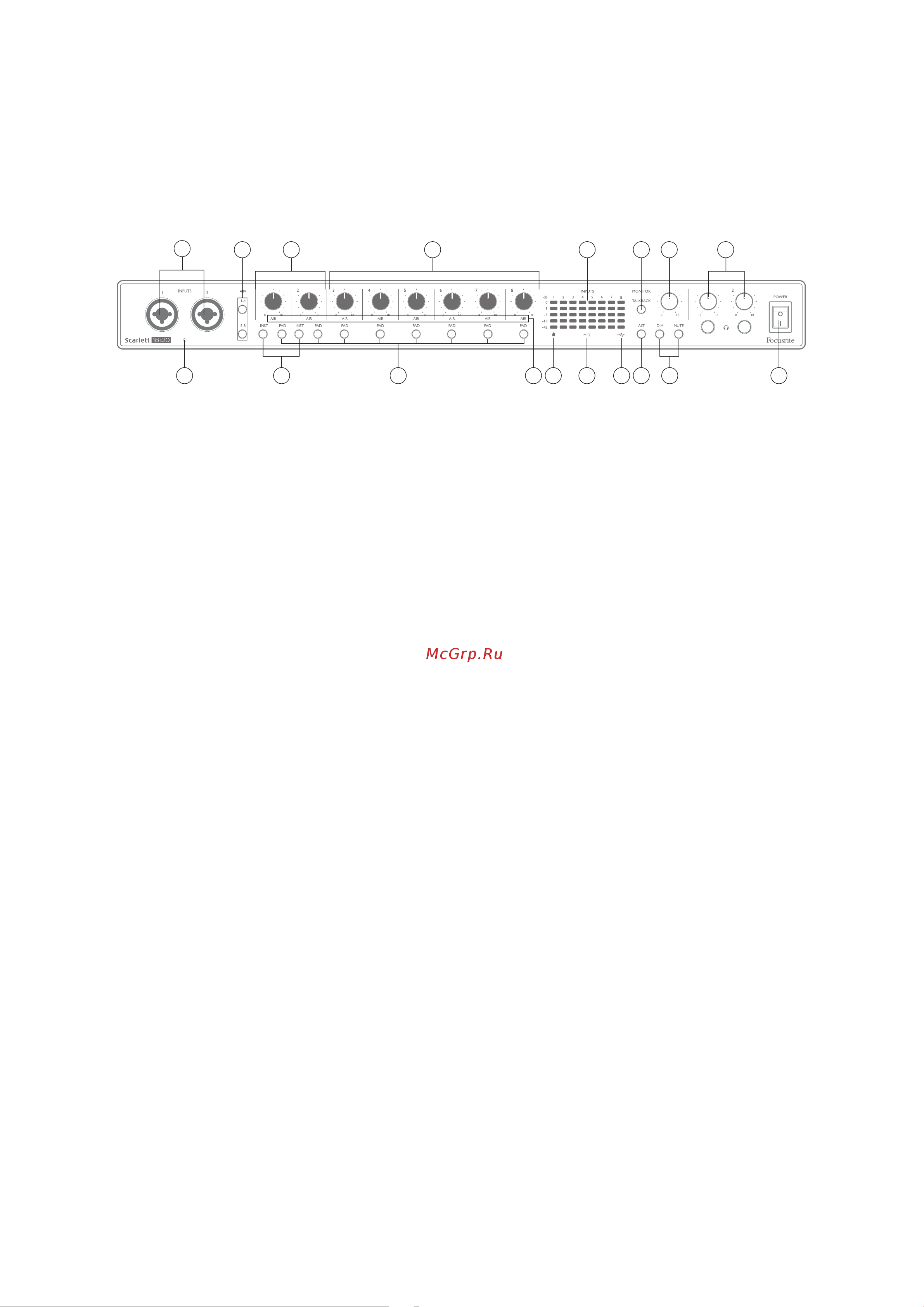

Передняя панель

9 1610 11 1813

8 1215 1773

4 6 514

На передней панели располагаются органы регулирования входного усиления и управления

функцией мониторинга, а также два входных разъема для подачи сигналов микрофона, линейных

сигналов и сигналов музыкальных инструментов.

1. Входы 1 и 2 — комбинированные входные гнезда — сюда подключаются микрофоны,

музыкальные инструменты (например, гитара) и каналы сигналов линейного уровня.

Комбинированные гнезда допускают подключение как разъемов XLR, так и штекеров

¼ дюйма (6,35 мм). Микрофоны, как правило, подключаются с помощью разъемов XLR;

музыкальные инструменты и каналы сигналов линейного уровня следует подключать

через штекеры ¼ дюйма (6,35 мм) типа TS или TRS. При подключении разъема XLR

выбирается усиление предусилителя, необходимое для микрофонов, а при подключении

штекеров — усиление, необходимое для сигналов более высокого уровня. Подключение

выходов каких-либо устройств, за исключением микрофона, например звукового модуля

или блока эффектов, с использованием разъема XLR недопустимо, иначе уровень

сигнала вызовет перегрузку предусилителя, что приведет к искажениям; кроме того, при

включении фантомного питания может быть повреждена аппаратура.

2. 48V — два выключателя (1-4, 5-8), обеспечивающие подачу фантомного питания 48

В на контакты XLR комбинированных разъемов для микрофонных входов 1–4 и 5–8

соответственно. (Входы 3–8 располагаются на задней панели.) Каждый выключатель

имеет соответствующий красный светодиодный индикатор, информирующий о выборе

фантомного питания.

3. Регуляторы усиления 1 и 2 — обеспечивают регулирование входных сигналов,

поступающих на входы 1 и 2 соответственно.

4. INST — два выключателя для изменения конфигурации контактов гнезд входов 1 и 2.

Если выбран режим INST, изменяются диапазон усиления и входное сопротивление

(по сравнению с режимом LINE) и вход становится несимметричным. Это позволяет

оптимизировать вход для прямого подключения музыкальных инструментов (обычно

с помощью 2-контактного штекера (TS)). Если режим INST выключен, входы пригодны

для подачи сигналов линейного уровня. Сигналы линейного уровня можно подавать в

симметричной форме через 3-контактное гнездо (TRS) или в несимметричной форме через

2-контактное гнездо (TS). Когда выбран режим инструмента, индикатор INST горит красным

светом. Учтите, что режим INST также можно установить с помощью Focusrite Control.

5. AIR — восемь желтых светодиодных индикаторов, отображающих выбор режима AIR для

каждого канала. В режиме AIR, который выбирается с помощью Focusrite Control, за счет

изменения частотной характеристики входного каскада имитируется характеристика

традиционных трансформаторных микрофонных предусилителей Focusrite ISA.
