использования линейных выходов 3 и 4 в других целях необходимо сначала отменить их

заглушение в Focusrite Control.)

17. Громкость на наушниках 1 и 2 — подключите одну или две пары стереонаушников к

двум гнездам TRS ¼ дюйма (6,25 мм) под регуляторами. На выходы для наушников всегда

выводятся сигналы, которые в настоящее время маршрутизируются на аналоговые

выходы 7/8 и 9/10 (в виде стереопар) в Focusrite Control.

18. POWER (ПИТАНИЕ) — выключатель питания переменного тока.

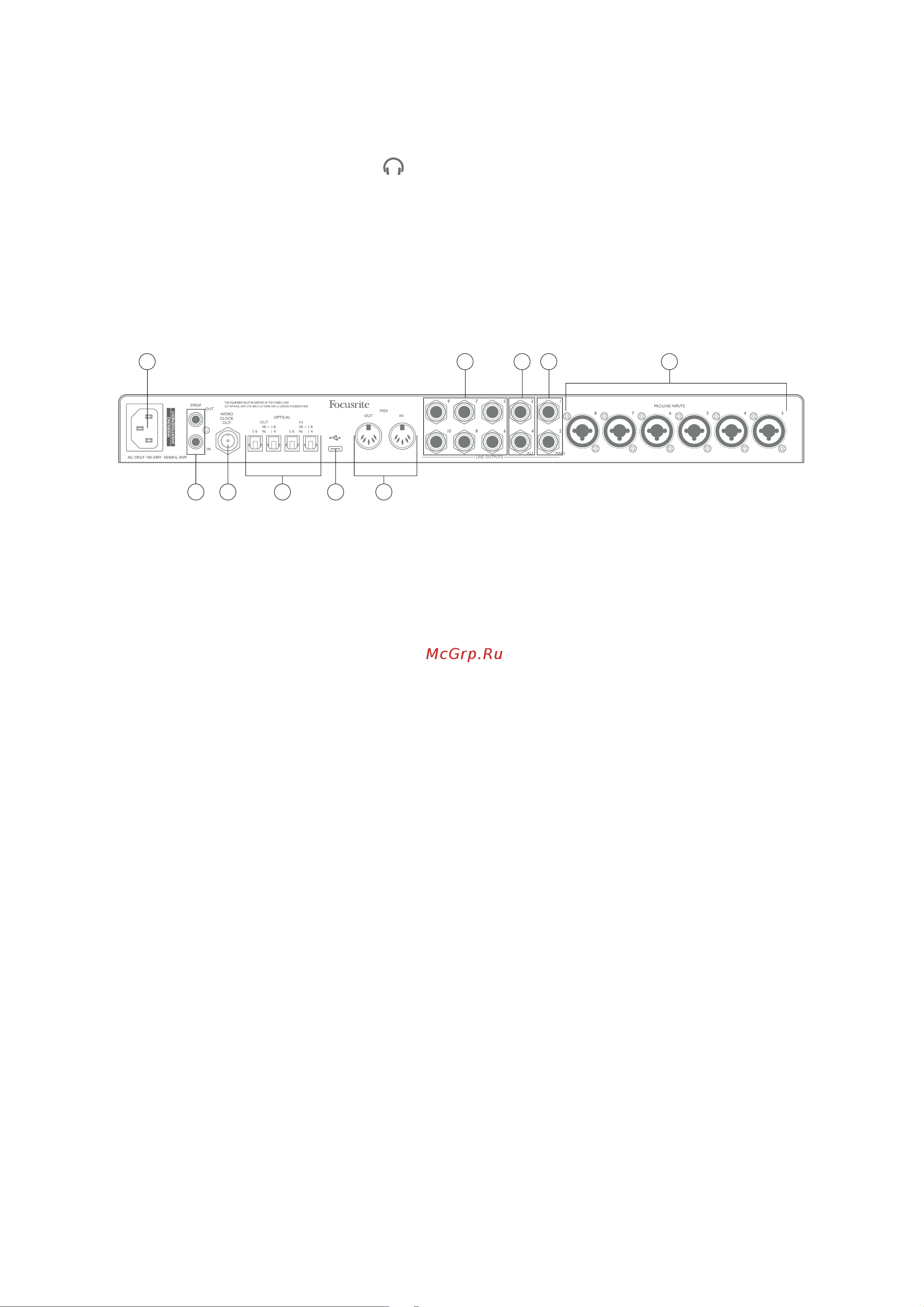

Rear Panel

2427 2523 26

192028 2122

19. MIC/LINE INPUTS 3–8 — комбинированные входные гнезда — служат для подключения

дополнительных микрофонов или подачи сигналов линейного уровня через

соответствующие гнезда XLR и ¼ дюйма (6,35 мм). Допускается подавать сигналы

линейного уровня через гнезда ¼ дюйма TRS (для симметричных сигналов) и TS (для

несимметричных сигналов).

20. LINE OUTPUTS 1 и 2 (MAIN) — два симметричных аналоговых линейных выхода со

штекерными гнездами ¼ дюйма (6,35 мм); используйте гнезда TRS для симметричного

подключения и гнезда TS для несимметричного подключения. Рекомендуется по

возможности использовать симметричные подключения, чтобы минимизировать

проблемы с заземлением и шумами. Эти выходы обычно используются для подачи

сигнала на левый и правый основные громкоговорители мониторной системы. Однако

сигналы на выходах можно определить в Focusrite Control.

21. LINE OUTPUTS 3 и 4 (ALT) — подключите к этим выходам дополнительную пару мониторных

громкоговорителей, чтобы использовать функцию ALT устройства 18i20. Эти выходы

имеют такие же электрические характеристики, как выходы 1 и 2. Сигналы на выходах

могут быть определены в Focusrite Control.

22. LINE OUTPUTS 5–10 — шесть дополнительных линейных выходов с такими же

электрическими характеристиками, как у линейных выходов 1–4. Выводимые на эти

выходы сигналы определяются в Focusrite Control и обычно могут использоваться для

озвучивания дополнительных громкоговорителей в многоканальной мониторной системе

или подачи на внешние процессоры эффектов.

23. OPTICAL IN и OUT — разъемы TOSLINK для передачи восьми каналов цифрового звукового

сигнала в формате ADAT с частотой дискретизации 44,1/48 кГц или 88,2/96 кГц. При

частотах дискретизации 44,1/48 кГц используется только правый порт в каждой паре; при

частотах дискретизации 88,2/96 кГц используются оба порта, при этом через правый порт

передаются каналы ADAT 1–4, а через левый — каналы ADAT 5–8. (Обратите внимание,

что при использовании частот дискретизации 176,4/192 кГц оптические вход и выход

выключены.) Левый порт в каждой паре (IN и OUT) также можно сконфигурировать для

приема и передачи двухканального сигнала S/PDIF от внешнего источника и к внешнему

источнику, который имеет оптические входы/выходы S/PDIF: эта функция доступна
