Использование подключения ADAT
Дополнительно к восьми аналоговым входам устройство Scarlett 18i20 имеет два входных
порта ADAT OPTICAL IN, через которые могут передаваться восемь дополнительных входных
аудиосигналов с частотами дискретизации до 96 кГц. Обратите внимание, что при использовании
частот дискретизации 176,4/192 кГц оптический вход выключен.
С помощью отдельного 8-канального микрофонного предусилителя с выходом ADAT, такого как
Focusrite Scarlett OctoPre, можно легко расширить доступные входы Scarlett 18i20.
Computer
running DAW
and
Focusrite
Control
Inputs 1 & 2 on front panel
Optical ADAT connection (TOSLINK)
Additional TOSlink connection required at 96 kHz
Wordclock link
Inputs 1 & 2 on front panel
Up to 16 Mic/Line Sources
Scarlett OctoPre
8ch Mic Amp
При частотах 44,1/48 кГц порт ADAT OUT 1-8 Scarlett OctoPre соединяется с портом OPTICAL
IN Scarlett 18i20, обозначенным 48 – 1-8, с помощью одиночного оптического кабеля TOSLINK.
Чтобы синхронизировать два устройства через ADAT, установите генератор тактовых импульсов
Scarlett OctoPre как Internal (Внутренний), а генератор Scarlett 18i20 (с помощью Focusrite
Control) — как ADAT. Либо стабильную тактовую синхронизацию можно обеспечить, соединив
выход WORD CLOCK OUT устройства Scarlett 18i20 со входом WORD CLOCK IN OctoPre и настроив
в Scarlett OctoPre использование внешнего тактового генератора. В этом случае генератор
тактовых импульсов Scarlett 18i20 необходимо установить в Focusrite Control как Internal
(Внутренний).
СОВЕТ: При соединении двух цифровых устройств с помощью данного метода убедитесь,
что на обоих устройствах выбрана одинаковая частота дискретизации.
Дополнительные входы, реализованные с помощью порта ADAT, можно маршрутизировать в
Focusrite Control точно так же, как другие входы. При необходимости дополнительные входы
могут входить в микс для наушников любого музыканта.
При использовании частот 88,2/96 кГц подключите второй оптический кабель TOSlink между
портом ADAT OUT 5-8 Scarlett OctoPre и портом OPTICAL IN 5-8 — 96 18i20. При более высокой
частоте дискретизации по этому второму кабелю будут передаваться каналы 5–8, а по другому
кабелю (описанному выше) — каналы 1–4.

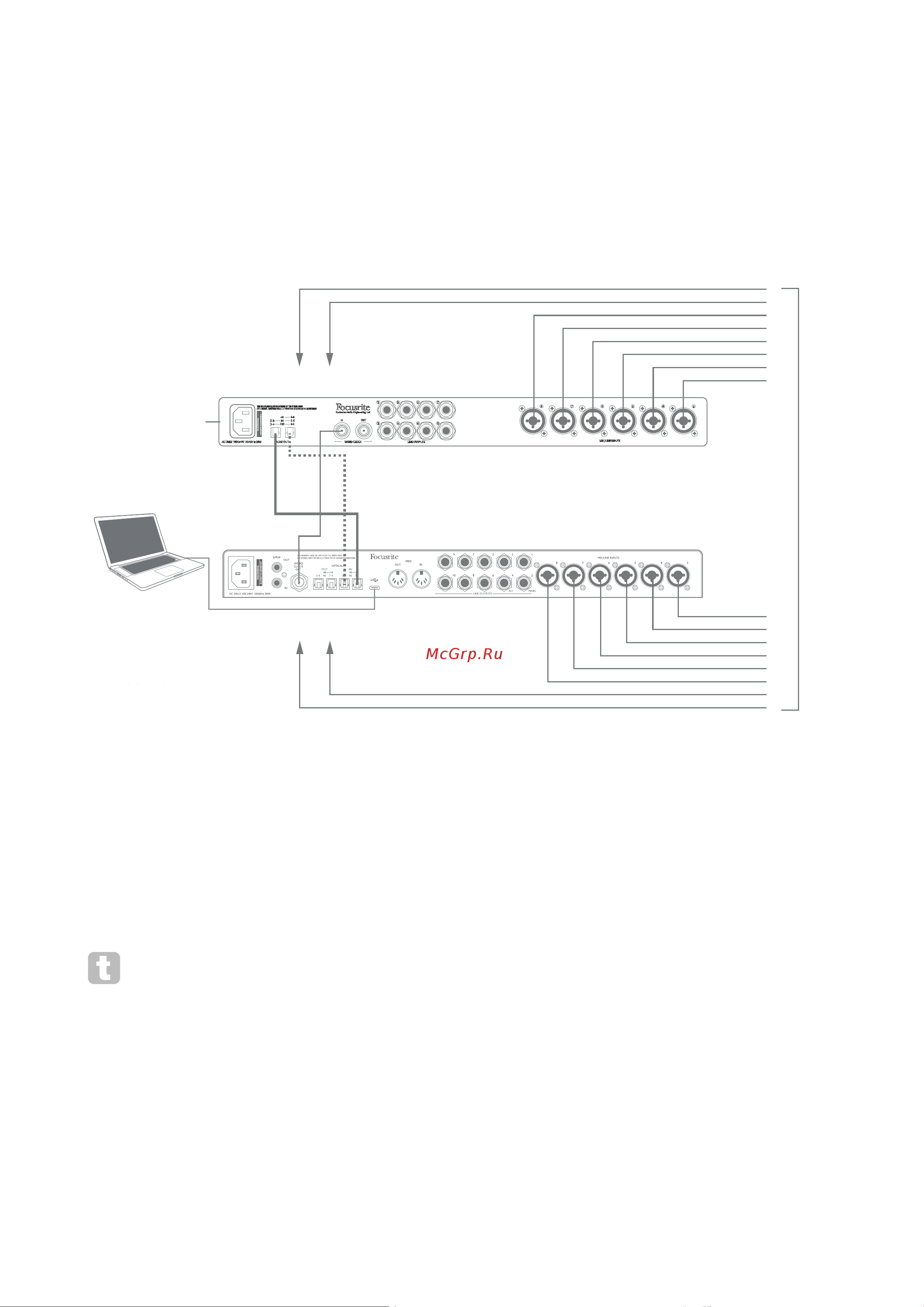

Входы 1 и 2 на передней панели
8-канальный
микрофонный
усилитель
Scarlett OctoPre
Оптическое соединение ADAT (TOSLINK)
Компьютер с
DAW и Focusrite
Control
Входы 1 и 2 на передней панели
До 16 микрофонов/источников линейного уровня
Дополнительное соединение TOSlink, необходимое при 96 кГц
Канал тактовой
синхронизации
