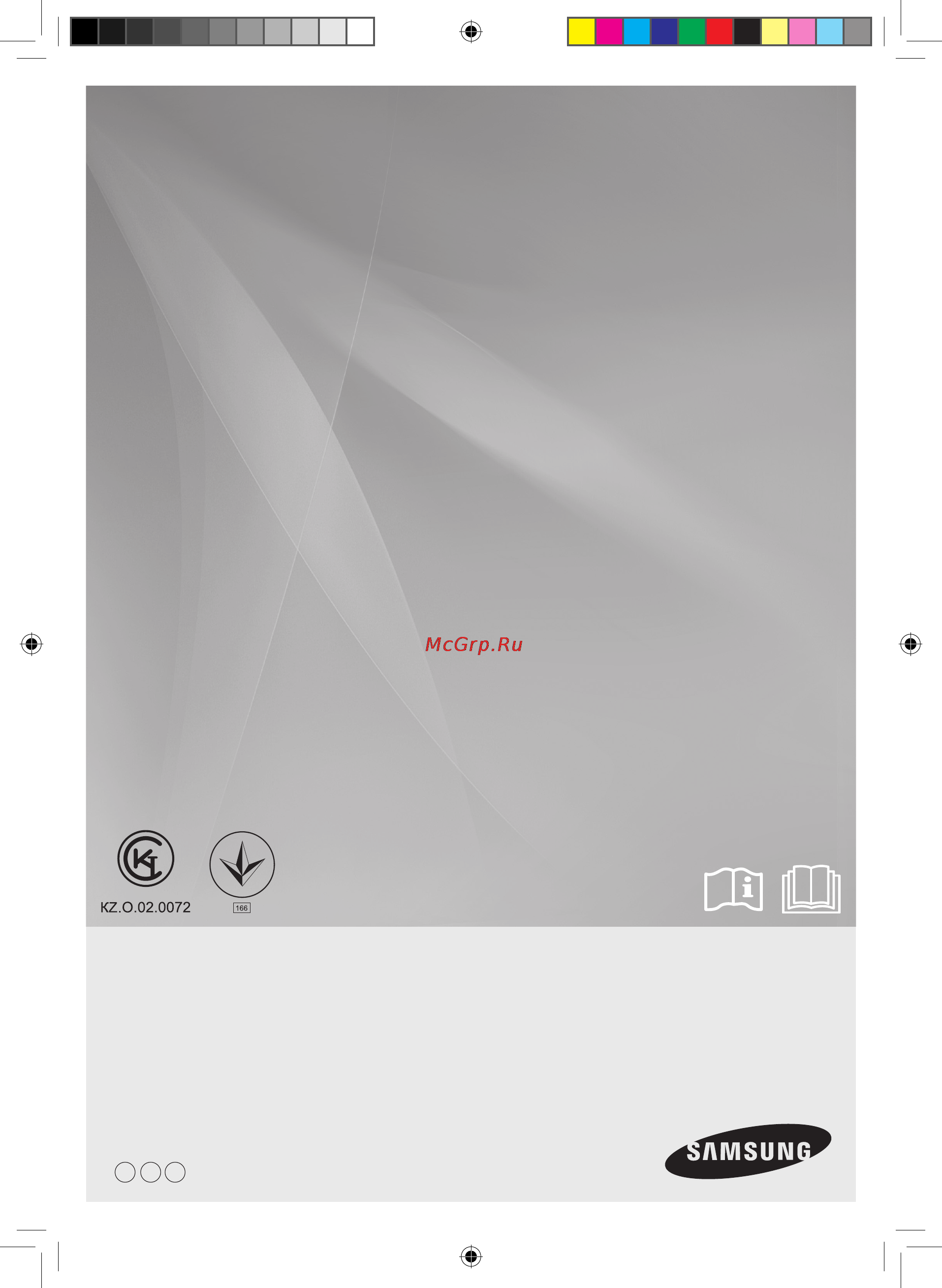

AQV09K Series
AQV12K Series
AQV18K Series
AQV09Y Series
AQV12Y Series
AQV18Y Series
DB98-32442A-1
Air Conditioner
user & installation manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please
register your product at
www.samsung.com/register
R
Ka Uk
CIS_AQV09K@@_IBIM_R_32442A.indd 45 2011-1-31 14:06:28
Содержание
- Air conditioner 1
- Imagine the possibilities 1
- User installation manual 1
- Пoдлeжит иcпoльзовaнию пo нaзнaчeниювнopмaльныхycлoвияx рекомендованный срок службы 7 лет 2
- У вас есть вопросы или комментарии 2
- Основные свойства вашего нового кондиционера воздуха 4
- Подходит к любому интерьеру 4
- Содержание 4
- Функция 4
- Функция d light cool 4
- Функция sp 4
- Экономичная система 4
- Внимание 5
- Инструкции по эксплуатации 5
- Меры безопасности 5
- Осторожно 5
- Внимание 6
- Меры безопасности 6
- Осторожно 6
- Подключение к электросети 6
- Правила пользования кондиционером 6
- Внимание 7
- Осторожно 7
- Правила пользования кондиционером 7
- Правила чистки 7
- Руcckий 7
- Внутренняя защита обеспечиваемая системой управления аппаратом 8
- Проверка перед пользованием 8
- Рабочие диапазоны 8
- Техническое обслуживание вашего кондиционера 8
- Дисплей 9
- Основные детали 9
- Сверка названия деталей 9
- Кнопки пульта дистанционного управления 10
- Проверка пульта дистанционного управления 10
- Время замены батареек 11
- Вставьте две батарейки типа ааа 11
- Дисплей пульта дистанционного управления 11
- Закройте крышку вставив ее в исходное положение 11
- Как вставлять батарейки 11
- Нажмите на рычаг в направлении указанном стрелкой на обратной стороне пульта дистанционного управления и потяните вверх 11
- Хранение пульта дистанционного управления 11
- Auto авто 12
- Cool охлаждение 12
- Dry сушка 12
- Fan вентилятор 12
- Heat обогрев 12
- Основная функция 12
- Нажмите кнопку 13
- Чтобы включить кондиционер 13
- Чтобы задать температуру 13
- Чтобы установить желаемую скорость вращения вентилятора 13
- Чтобы установить режим работы 13
- Вертикальный поток воздуха 14
- Горизонтальный поток воздуха 14
- Использование функции turbo 14
- Нажмите кнопку 14
- Нажмите кнопку turbo на пульте дистанционного управления в режиме cool охлаждение 14
- Нажмите на пульте дистанционного управления кнопку 14
- Нажмите на пульте дистанционного управления кнопку air swing 14
- Нажмите на пульте дистанционного управления кнопку нажмите на пульте дистанционного управления кнопку 14
- Отменить 14
- Регулировка направления воздушного потока 14
- Изменение температуры и скорости вентилятора в режиме 15
- Режим 15
- Устанавливайте таймер включения когда кондиционер отключен устанавливайте таймер отключения когда кондиционер включен 16
- Установка таймера включения 16
- Установка таймера включения таймера отключения 16
- Установка текущего времени 16
- Дополнительные функции доступные в режиме таймер включения 17
- Нажмите кнопку set cancel установить отменить чтобы активизировать ее 17
- Отменить 17
- Устанавливайте время на таймере включения и на таймере отключения вместе 17
- Установка таймер отключения 17
- Использование функции smart saver 18
- Использование функции spi 18
- На пульте дистанционного управления 18
- Нажмите кнопку 18
- Нажмите кнопку smart saver на пульте дистанционного управления если кондиционер работает в режиме cool охлаждение 18
- Нажмите кнопку нажмите кнопку 18
- Отменить 18
- Если кондиционер включен 19
- Если кондиционер отключен 19
- Использование функции auto clean 19
- Использование функции d light cool 19
- Нажмите кнопку 19
- Нажмите кнопку auto clean 19
- Нажмите кнопку нажмите кнопку 19
- Нажмите кнопку нажмите кнопку d light cool на пульте дистанционного управления если кондиционер работает в режиме cool охлаждение 19
- Отменить 19
- Использование функции quiet 20
- Нажмите кнопку 20
- Нажмите кнопку quiet тихий режим на пульте дистанционного управления если кондиционер работает в режиме охлаждение обогрев 20
- Отменить 20
- Как открыть панель 21
- Теплообменник иллюстрация может незначительно отличаться в зависимости от модели 21
- Чистка внутреннего блока 21
- Чистка кондиционера воздуха 21
- Чистка теплообменника наружного блока 21
- Aa чистка кондиционера воздуха 22
- Вставьте фильтр full hd назад в исходное положение и закройте переднюю панель просушите фильтр full hd в проветриваемом помещении 22
- Удаление фильтра full hd 22
- Фильтрfullhd 22
- Чистите фильтр full hd пылесосом или мягкой щеткой если пыли слишком много промойте ее под струей воды 22
- Чистка фильтра full hd 22
- Периодические проверки 23
- Уход за кондиционером 23
- Из кондиционера не поступает холодный теплый воздух 24
- Кондиционер не работает 24
- Не работает регулировка воздушного потока 24
- Не работает регулировка скорости вращения вентилятора 24
- Обнаружение и устранение неисправностей 24
- Проблема решение 24
- Пульт дистанционного управления не работает 24
- Регулировка температуры не работает 24
- Функция таймера не устанавливается 24
- Запахи проникают в комнату во время работы 25
- Из наружного блока идет дым 25
- Индикатор мигает непрерывно 25
- Появилась надпись ошибка 25
- Появился шум 25
- Проблема решение 25
- С соединительных трубок наружного блока капает вода 25
- Инструкции по установке 26
- Меры безопасности 26
- Общая информация 26
- Внутренний блок 27
- Выбор места установки 27
- Электропитание предохранитель или автоматический выключатель 27
- Выбор места установки 28
- Модель l h 09 12 15 8 18 30 15 28
- Наружный блок 28
- Вид сверху вид сбоку 29
- При установке 1 наружного блока 29
- При установке более одного 1 наружного блока 29
- Рис описание 29
- Требования к свободному пространству у наружного блока 29
- Выбор места установки 30
- Прилагаемые принадлежности 30
- Принадлежности вложенные в коробку внутреннего блока 30
- Принадлежности вложенные в коробку наружного блока 30
- Сливная пробка 1 резиновые подкладки под ножки 4 30
- Инструменты для работ по тестированию 31
- Инструменты необходимые для монтажных работ 31
- Инструменты общего назначения 31
- Крепление монтажной пластины 31
- Принадлежности поставляемые по отдельному заказу 31
- Закрепите внутренний блок 32
- Крепление монтажной пластины 32
- Модель a b c d aqv k y 20 120 95 20 32
- Модель питающий провод соединительный провод 32
- Подсоединение проводов 32
- Подсоединение электропроводов 32
- Спецификация проводов 32
- Закройте крышку клеммной колодки туго закрутив винт 33
- Закройте переднюю решетку 33
- Откройте переднюю решетку 33
- Подсоедините провода к клеммам как показано на рисунке 33
- Присоедините заземляющий провод к клеммам заземления 33
- Пропустите второй конец провода в отверстие диаметром 65 мм в стене 33
- Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к клеммам см рисунок ниже 33
- Снимите крышку клеммной колодки на стенке наружного блока 33
- Удалите винт крепящий крышку разъема 33
- Удлините соединительный провод если это необходимо 33
- Установка и монтаж соединительных трубок внутреннего блока 34
- Очистка внутреннего блока 35
- Резка или развальцовка трубок 35
- Резка или развальцовка трубки 36
- Установка и присоединение сливного шланга внутреннего блока 36
- Изменение направления сливного шланга 37
- Монтаж сливного шланга 37
- Вакуумирование присоединенных трубок 38
- Установка и подключение сливного шланга наружного блока 38
- Добавление хладагента 39
- Вакуумирование присоединенных трубок 40
- Заправка хладагента из баллона расположенного вертикально головкой вверх 40
- Заправка хладагента из баллона расположенного вертикально головкой вниз 40
- Перед заправкой проверьте есть ли у баллона сифон или нет есть два способа перезаправить хладагент 40
- Пожалуйста заполните несмываемыми чернилами 40
- Сифон 40
- Содержит фторированные парниковые газы учитываемые киотским протоколом 40
- Тип хладагента параметр gwp 40
- Выполнение проверок на утечку газа 41
- Чтобы проверить отсутствие утечек газа на внутреннем блоке 41
- Чтобы проверить отсутствие утечек газа на наружном блоке 41
- Аккуратно разместите пучки трубок и монтажных проводов а также сливной шланг в нижней части внутреннего блока так чтобы они не выступали за тыльную сторону внутреннего блока 42
- Если наружный блок будет подвергаться сильным ветрам установите вокруг него защитные экраны иначе вентилятор может работать неправильно 42
- Закрепите наружный блок горизонтально на подходящем основании с помощью анкерных болтов 42
- Крепление внутреннего блока по месту 42
- Крепление наружного блока по месту 42
- Модель x y 42
- Навесьте с помощью крюка внутренний блок на монтажную пластину и перемещайте этот блок вправо и влево пока он надежно не встанет на свое место 42
- Оберните остальные трубки виниловой лентой 42
- Оберните трубки провода и дренажный шланг виниловой лентой 42
- Прикрепите эту трубку к стенке скобами с помощью зажимов поставляются по отдельному заказу 42
- Расположите наружный блок так как показано на верху этого блока чтобы выпускаемый воздух мог свободно выходить 42
- Установка наружного блока на стену с применением стеллажа 42
- Чтобы избежать проблем с конденсацией наверните изоляционный пеноматериал как показано на рисунке на участки без изоляции на концах трубок 42
- Включите кондиционер воздуха и выберите режим cool охлаждение чтобы запустить компрессор на 3 минуты 43
- Используйте г образный ключ чтобы закрыть вентиль на стороне высокого давления 43
- Нажмите кнопку mode режим чтобы выбрать режим cool охлаждение или heat обогрев 43
- Нажмите кнопку power питание и убедитесь в том что 43
- Остановите работу кондиционера 43
- Отпустите крышки вентилей со стороны высокого и низкого давления 43
- Отсоедините трубки 43
- Последняя проверка и пробный пуск 43
- Примерно через 2 минуты закройте вентиль на стороне низкого давления 43
- Проверьте следующее 43
- Процедура сбора хладагента в случае демонтажа изделия 43
- Внешний вид 44
- Гильза соединительная 44
- Лента изоляционная 44
- Модель 44
- Наименование компрессор 44
- Порядок работ по удлинению сетевого кабеля 44
- Трубка термоусадочная 44
- Обслуживание 45
- Установка 45
- Установка и обслуживание 45
