29
РУCCKИЙ

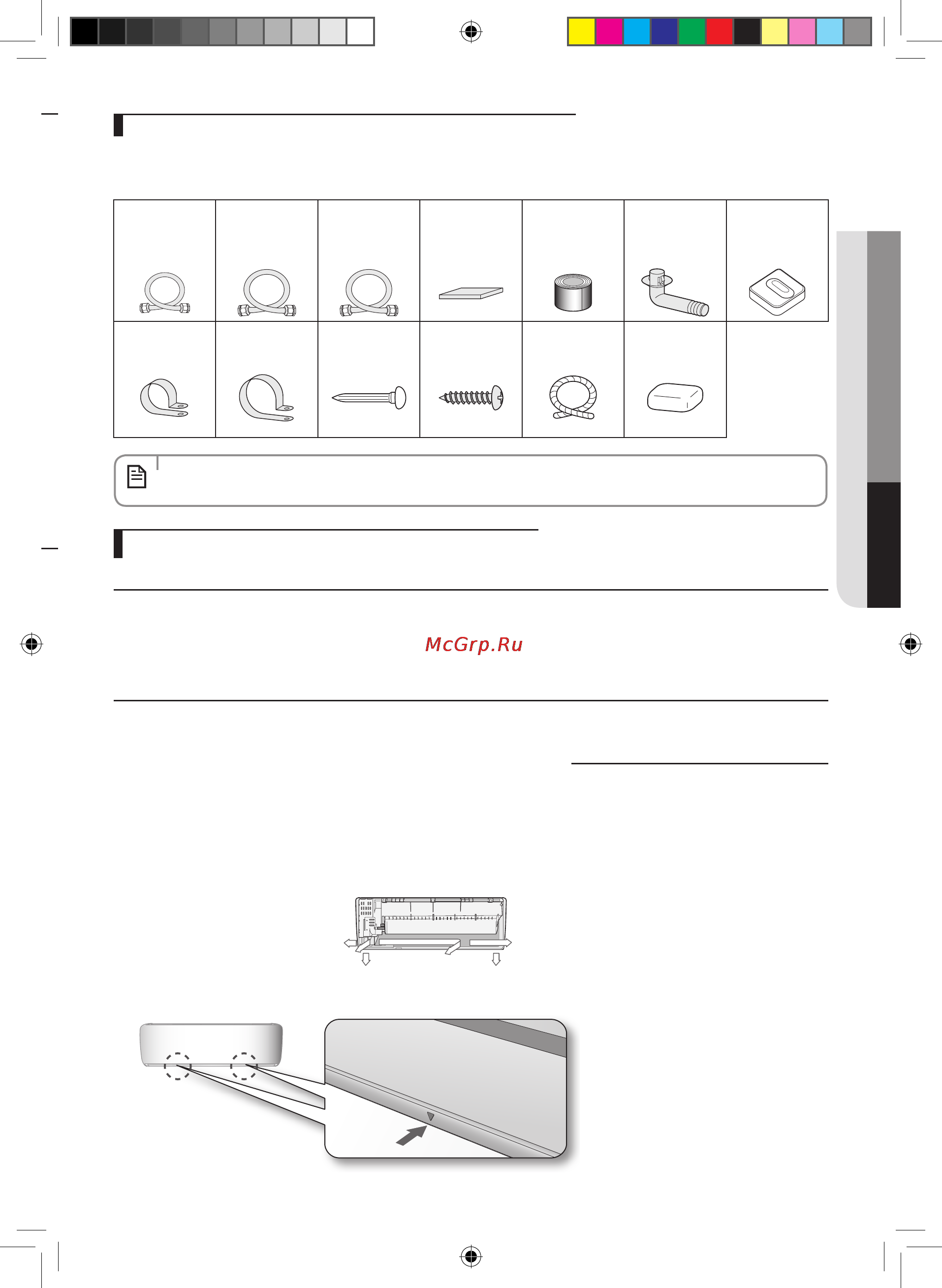

Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Инструменты общего назначения
•Вакуумныйнасос(Дляпредотвращенияобратноготечения) •Манометрколлектора •Крепежеискатель
•Динамометрическийключ •Труборез •Развёртка •Трубогиб •Спиртовойуровень
•Отвертка •Гаечныйключ •Дрель •Г-образныйключ •Мернаялента
Инструменты для работ по тестированию
•Термометр •Измерительсопротивления •Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
•Справа(A)
•Слева(B)
•Снизу_справа(С)
•Стыльнойстороны_справа
илислева(D)
• Еслиэтипринадлежностибудутпоставлены,тоонибудутуложенывкоробкуспринадлежностями.
ПРИМЕЧАНИЕ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52
мм (1)
09/12
Изолированная
соединительная трубка,
Ø12,70
мм
(1)
18
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2) Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
1. Поднимите значок в нижней части внутреннего блока вверх, чтобы отсоединить плату.
B A
D
C
D
Направление трубки
CIS_AQV09K@@_IBIM_R_32442A.indd 29 2011-1-27 10:45:31
