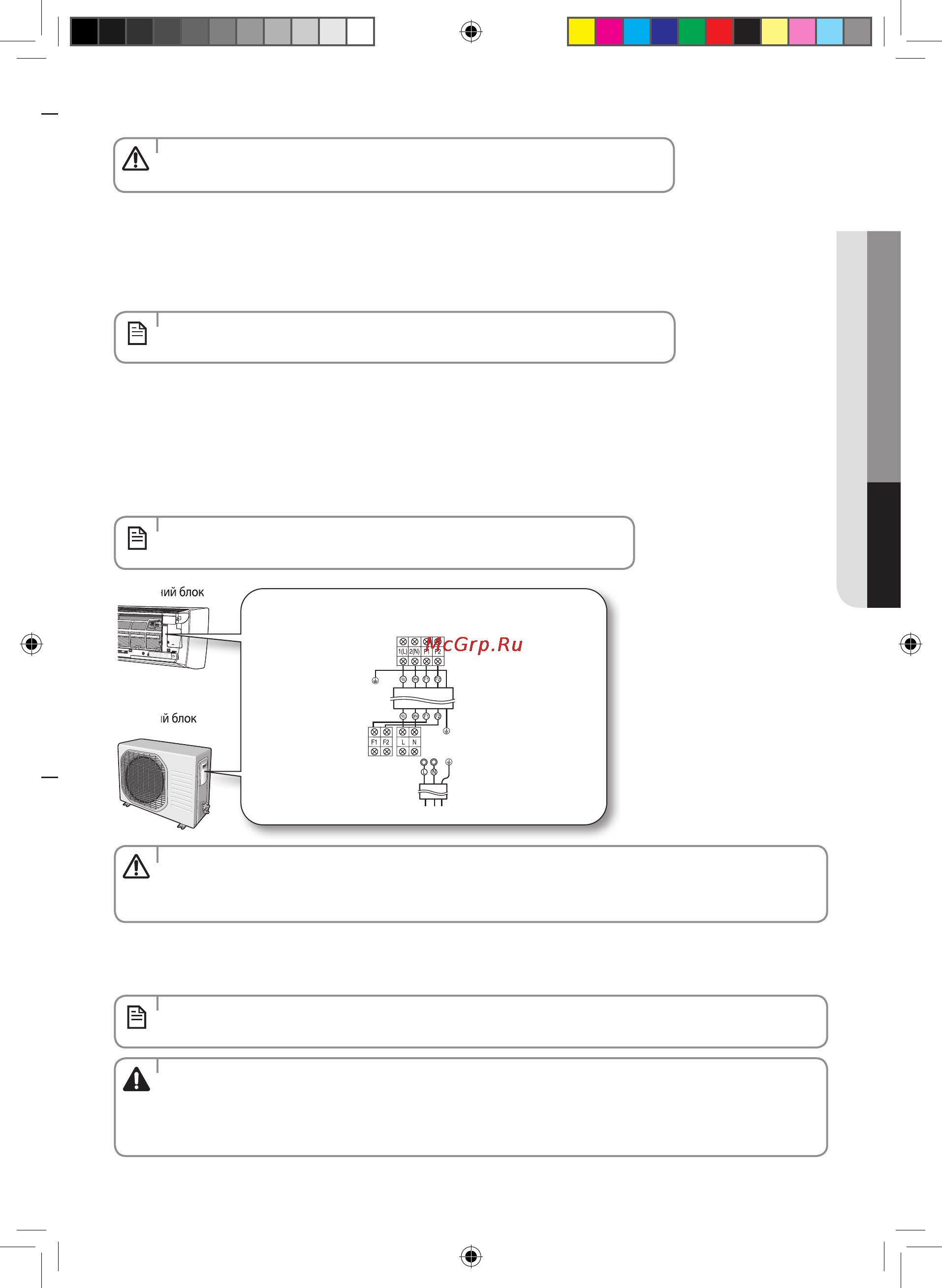

Samsung AQV09KBBNSER [33/45] Удлините соединительный провод если это необходимо

31

РУCCKИЙ

2 . Откройте переднюю решетку.

3 . Удалите винт, крепящий крышку разъема.

4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к

клеммам. (См. рисунок ниже)

5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.

6 . Закройте крышку клеммной колодки, туго закрутив винт.

7 . Закройте переднюю решетку.

10. Присоедините заземляющий провод к клеммам заземления.

11. Закройте крышку клеммной колодки, туго закрутив винт.

• ЕсливыживетевРоссиииЕвропе,проконсультируйтесьсуполномоченнымпоставщиком,какопределитьполное

сопротивление источника электропитания, прежде чем монтировать устройство.

• Надежносоединяйтепровода,чтобыихнельзябылолегковытащить.(Плохойконтактможетпривестик

выгоранию проводов).

• Присоединяйтепроводавсоответствиисцветовымикодами,справляясьпоэлектрическойсхеме.

• Проводпитанияисоединительныйпроводдолженвыбиратьсявсоответствиисоспецификацией,приведенной

на стр. 34.

• Накаждомпроводенанесенсоответствующийейномерклеммы.

• Несоединяйтедваилибольшеечислоразличныхпроводовдляувеличениядлины.

Это может привести к возгоранию.

ОСТОРОЖНО

Внутренний блок

Наружный блок
