10
P Instrukcja obsługi
Dziękujemy za zakup naszego produktu!
Przed pierwszym użyciem należydokładnie przeczytać instrukcję obsługi. Instrukcję należy
przechować,gdyż możebyćjeszcze potrzebna.
1. Objaśnienie symboli ostrzegawczych iwskazówek
Ostrzeżenie
Używane wcelu zwrócenia uwagi na szczególne niebezpieczeństwo lub ryzyko.
Wskazówki
Używane wcelu zwrócenia uwagi na szczególnie przydatne informacje.
2. Zawartość opakowania
• Uchwyt ścienny TV
• Uchwyty do TV (2x)
• Zestaw montażowy (zawartość patrz rys.1 )
• Szablon do wiercenia otworów
• Instrukcja obsługi
Wskazówki
Przed montażem uchwytu należysprawdzić,czy zestaw montażowy jest
kompletny iczy nie zawierawadliwych bądź uszkodzonych części.
3. Wskazówki bezpieczeństwa
Ostrzeżenie
• Ze względu na różnorodność dostępnych na rynku urządzeń końcowych ikonstrukcji
ściennych możesięzdarzyć, żedołączony zestaw montażowy nie będzie się nadawał
do niektórych sposobów mocowania..
• Wniektórych rzadkich przypadkach możesięzdarzyć, że śruby do zamocowania
urządzenia końcowego na uchwycie ściennym będą za długie.
• Należypamiętać, żedołączone kołki rozporowe są dopuszczone do mocowania tylko
w ścianach zbetonu icegłypełnej.
• Przedmontażem należyprzeczytać instrukcję obsługi urządzeniakońcowego.Informuje
onazazwyczaj orodzajuiwymiarachodpowiedniegomateriałumocującego.
• Jeżeli materiał mocujący nie należydozakresu dostawy dołączonego zestawu
montażowego, wspecjalistycznym sklepie należynabyć odpowiedni materiał do
mocowania urządzenia końcowego.
• Nabyć wspecjalistycznym sklepie odpowiedni materiał montażowy wprzypadku
innego rodzaju materiałuitypu konstrukcji ściennej do montażuurządzenia.
• Podczas montażunigdy nie wywierać nadmiernej siły. Możetouszkodzić urządzenie
końcowe bądź uchwyt ścienny.
• Wrazie wątpliwości zlecić montaż tego produktu wykwalikowanym specjalistom
oraz nie próbować wykonywać tych prac samodzielnie!
Wskazówki –stosowanie w środowisku przemysłowym
• Stosowanie w środowisku przemysłowym wymaga podwyższonej staranności.
• Przestrzegać dlatego przepisów bhp branżowego towarzystwa ubezpieczeniowego
ds. instalacji iurządzeń elektrycznych iorazwszystkich innych regulacji branżowych
i/lub postanowień ustawowych dotyczących miejsca eksploatacji oraz wszystkich
przepisów bhp odpowiednich zrzeszeń zawodowych iubezpieczycieli od następstw
nieszczęśliwych wypadków!
• Montaż uchwytu ściennego musi przeprowadzić przeszkolony personel lub
specjalista, wszczególności wszkołach, placówkach edukacyjnych, warsztatach dla
majsterkowiczów iinstytucjach publicznych.
• Dodatkowo zabezpieczyć przed upadkiem produkt izamocowany ładunek -zgodnie
zprzepisami obowiązującymi wmiejscu użytkowania -przy użyciu odpowiednich
środków (np. lina ochronna). Jeżeli nie jest to wymagane, zalecamy mimo tego w
trybie pilnym takie dodatkowe zabezpieczenie.
• Regularnie zlecać właściwemu przeszkolonemu personelowi sprawdzanie
bezpiecznego montażuidziałania oraz prawidłowego stanu produktu (zalecana
kontrola co najmniej co 6miesięcy lub częściej, oile wymagają tego lokalne
przepisy) idokumentować takie kontrole.
• Nigdy nie montować produktu wmiejscach, pod którymi mogą przebywać ludzie.
• Po montażuproduktu iprzymocowanego do niego ciężaru należysprawdzić dostateczną
wytrzymałość ibezpieczeństwo pracy.
• Należyregularnie powtarzać tę kontrolę (przynajmniej co kwartał).
• Zwrócić uwagę,aby nie przekroczyć maksymalnie dopuszczalnej nośności produktu ani
nie mocować ciężaru, który przekracza maksymalnie dopuszczalne wymiary.
• Nie obciążać produktu asymetrycznie.
• Podczas przestawiania zwrócić uwagę,aby nie obciążać produktu asymetrycznie ani nie
przekroczyć maksymalnie dopuszczalnej nośności.
• Zachować odstępbezpieczeństwa wokół przymocowanego ciężaru (zależnie od modelu).
• Wrazie uszkodzenia produktu natychmiast usunąć zamocowany ciężar inie stosować
więcej produktu.
4. Zastosowanie ispecyfikacja
• Uchwyt należyużytkować tylko wzamkniętych pomieszczeniach.
• Uchwyt należyużytkować tylko iwyłączenie zjego przeznaczeniem.
Maksymalny udźwig: 35 kg
Śre
dnica telewizor
a:
00108756: 81,0-142,0 cm (US: 32"-56")
00108757: 94,0 -178,0 cm (US: 37" -70")
Głębokość:
00108756: 3,0 -38,5cm
00108757: 3,1 -43,5 cm
Pochylenie:
-12° (w zależności od urządzenia)
Zakres obrotu:
00108756:
Do
150°
(w zależności od urządzenia)
00108757:
Do
120°
(w zależności od urządzenia)
na 3przegubach z2ramieniem nośnym
Wymiary modułumocowanego
do ściany:
00108756: 45,0 x20,5 cm
00108757: 52,0 x22,8 cm
Montaż:
według standardu VESA do:
00108756: 400x400
00108757: 700x500
5. Przygotowanie montażuimontaż
Wskazówki
• Montaż uchwytu należyprzeprowadzić w2osoby!
• Urządzenia końcowe mają różne gniazda do podłączania kabli iinnych urządzeń.
Przed instalacją należysprawdzić,czy po montażuzapewniony będzie jeszcze dostęp
do wymaganych przyłączy.
Ostrzeżenie
• Przed montażem należysprawdzić,czy ściana nadaje się do zawieszenia uchwytu
oraz, czy w ścianie nie przechodzążadne przewody elektrycznie, wodociągowe,
gazowe, itp.
• UWAGA! Materiał montażowy dołączony do uchwytu przeznaczony jest do montażu
w ścianie wykonanej zpełnej cegłylub betonu.
• Podczas montażunależyuwzględnić wszelkie środki ostrożności.
• Podczas montażunależypostępować zgodnie zzałączoną instrukcją obsługi (rys. 1a ff.).
• Podczas montażuprzeguby należyustawić wten sposób, aby możliwa byłaregulacja
boczna uchwytu.
• Za pomocą poziomicy należysprawdzić czy TV został zawieszony wpoziomie; jeśli to
konieczne należyponownie ustawić moduł mocowany do ściany.
Wskazówki
• Ze względu na różnorodność dostępnych na rynku urządzeń końcowych, możesię
zdarzyć, żeopis nie uwzględnia wszystkich opcji montażu.
• Należyupewnić się, żeuchwyt prosto ipłasko przylega do tylnej części odbiornika
telewizyjnego.
• Użyć dołączonych elementów dystansowych do wyrównania nierówności tylnej części
odbiornika TV.

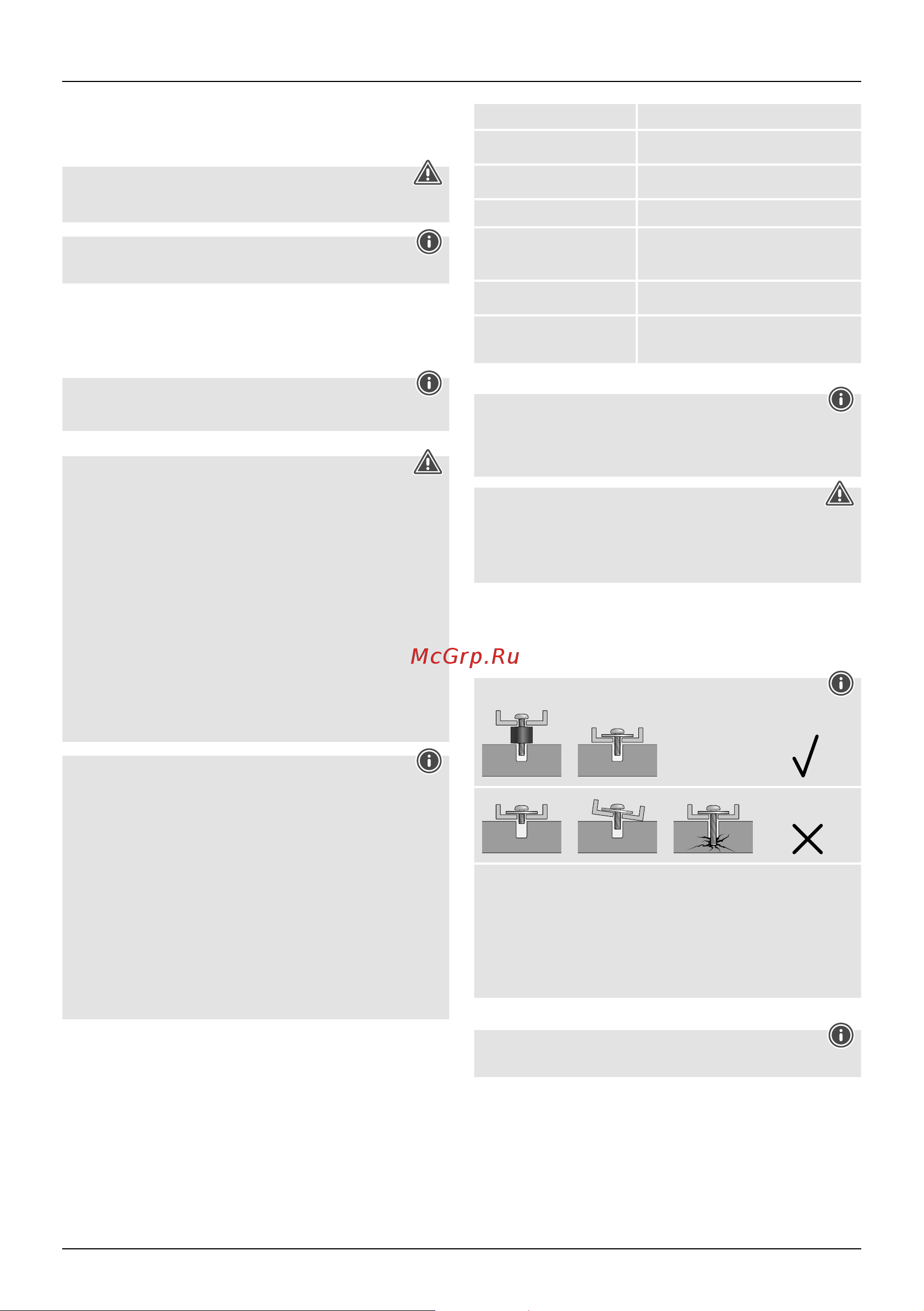

• Należypamiętać, żewszystkie śruby mają odpowiednią długość inależyje
maksymalnie dokręcić (patrz rys. 4).
6. Regulacja uchwytu, konserwacja
Wskazówki
Regulację uchwytu należyprzeprowadzić w2osoby!
• Wcelu pochylenia uchwytu oraz regulacji bocznej, nie trzeba poluzowywaćżadnych śrub.
• Aby ustalić lub odblokować pozycję 0°, przestawić hak ustalający ztyłupionowej płyty
TV (patrz rys. 6).
• Opór przy przechylaniu można wyregulować bocznymi śrubami na pionowej płycie TV
(patrz rys. 7).
• Konstrukcję uchwytu należykontrolować wstałych odstępach czasu (przynajmniej razna
kwartał)pod względem wytrzymałości. Uchwyt czyścić jedynie lekko zwilżoną szmatką.
7. Wyłączenie odpowiedzialności
Hama GmbH &CoKG nie udziela gwarancji ani nie odpowiada za szkody wskutek
niewłaściwej instalacji, montażuoraznieprawidłowego stosowania produktu lub
nieprzestrzegania instrukcji obsługi i/lub wskazówek bezpieczeństwa.
