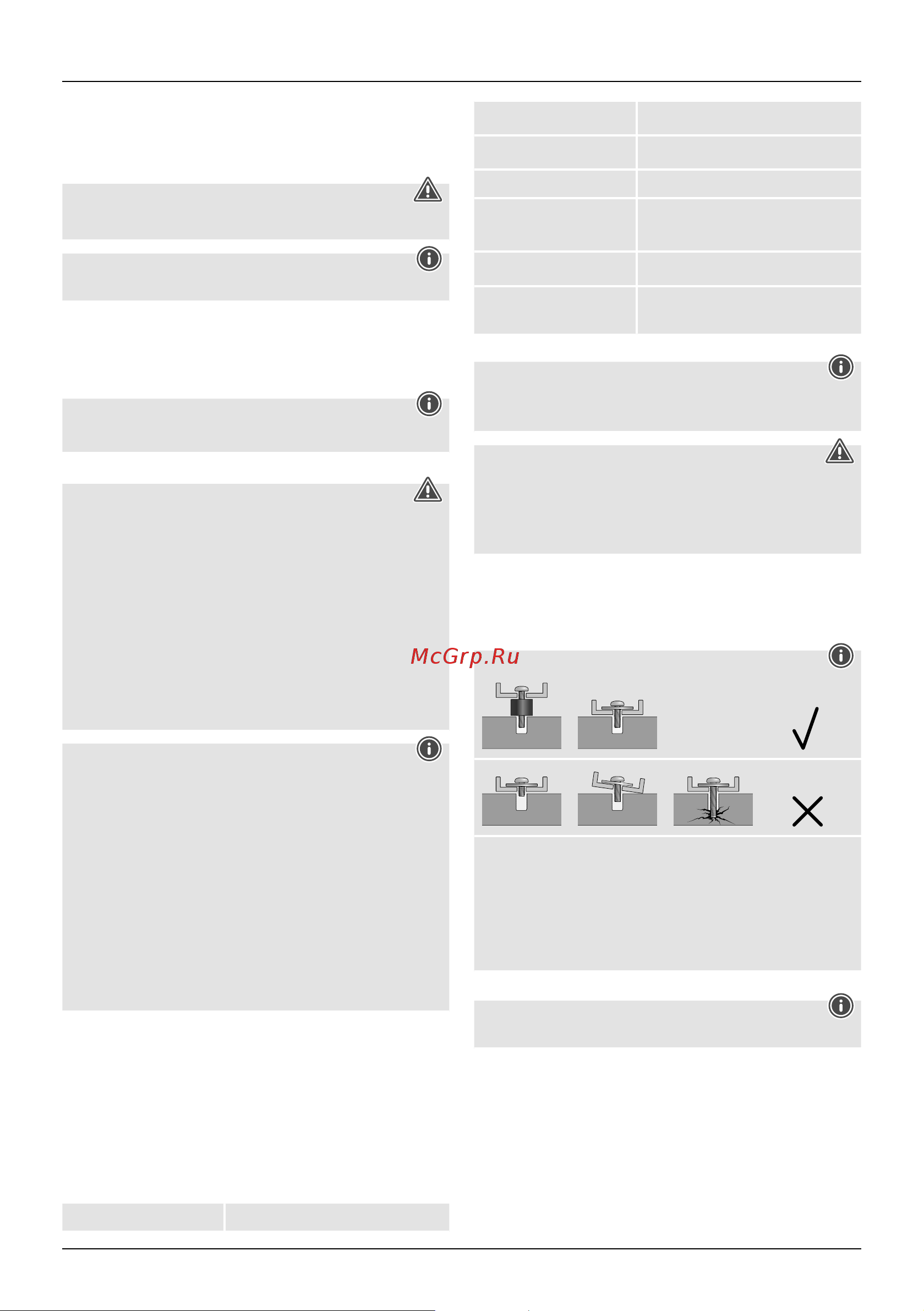

![Hama H-108757 черный [8/28] R руководство по эксплуатации](/views2/1851815/page8/bg8.png)
6
R Руководство по эксплуатации
Благодарим за покупку изделия фирмы Hama.
внимательно ознакомьтесь снастоящей инструкцией. Храните инструкцию в
надежном месте для справок вбудущем. Вслучае передачи изделия другому лицу
приложите иэту инструкцию.
1. Предупредительные пиктограммы иинструкции
Внимание
Данным значком отмечены инструкции, несоблюдение которых можетпривести к
опасной ситуации.
Примечание
Дополнительная или важная информация.
2. Комплект поставки
• Настенный кронштейн для телевизора
• Кронштейны (2х)
• Набор монтажных принадлежностей (комплект см. на рис.1)
• Шаблон отверстий
• Настоящая инструкция
Примечание
Перед началом работпроверьте комплектность монтажногонабора, атакже
отсутствие дефектных иповрежденных деталей.
3. Техника безопасности
Внимание
• Всвязи сбольшим количеством оконечных устройств иконструкций стен
прилагаемые монтажные принадлежности могут не подойти кконкретным
условиям монтажа
• B некоторых случаях винты могут оказаться слишком длинными.
• Прилагаемые дюбели предназначены толькодля бетона иполнотелогокирпича.
•
Перед началом монт
ажа треб
ует
ся внима
тельно ознак
омиться синструкцией
оконечногоустройства. Винструкции обычно приводятся сведения отипе и
размерах крепежных материалов.
• Eсли прилагаемые монтажные принадлежности не подходят кконкретным
условиям монтажа, их необходимо приобрести вспециальном магазине
• При необходимости следует приобрести соответствующие монтажные
принадлежности вмагазине
• При монтаженеприменять чрезмерных усилий. Впротивном случае это может
повредить оконечное устройство икрепление.
• При необходимости поручить монтаж квалифицированным специалистам.
Примечание - Промышленная эксплуатация
• При эксплуатации впромышленности предъявляютсяповышенные требования
кбезопасности.
• Соблюдайте действующие правила охраны труда при работе сэлектрическим
оборудованием, всеместные предписания инормативы, атакжерегламент
соответствующих организаций истраховщиков.
• Монтаж настенногокрепления должен выполняться квалифицированным
персоналом. Особенно это касается установок вшколах, учебных учреждениях,
кружках, мастерских самообслуживания идругих учреждениях, открытых для
общественногодоступа.
• Спомощью соответствующих средств (ограничительный трос ит.п.) примите
меры против падения изделия игруза согласно местным инструкциям.
• Такие меры настоятельно рекомендуется принять даже, если инструкции
отсутствуют.
• Квалифицированный персонал должен регулярно проверять монтаж,
функциональность исостояние изделия спротоколированием проверки в
специальном журнале. Проверку рекомендуется проводить не режеодного
раза вполгодаили чаще, если этотребуется местными предписаниями.
• Запрещается производить монтаж над теми местами, гдемогут находиться люди.
• По окончании монтажа иустановки груза проверить безопасность ипрочность
всей конструкции.
• Такую проверку необходимо проводить регулярно, но не режеодногораза вквартал.
• Запрещается превышать допустимую нагрузку иразмеры.
• Нагрузка должна распределяться равномерно.
• Проверить отсутствие асимметричногораспределения нагрузки, которое приводит
кпревышению допустимых значений веса.
• Соблюдатьбезопасный зазор вокруг нагрузки (взависимости от модели).
• Вслучае повреждения изделия снять нагрузку ибольше не эксплуатировать.
4. Campo de aplicación yespecificaciones
• Запрещается применять кронштейн вне помещений.
• Запрещается использовать кронштейн не по назначению.
Максимальная нагрузка:35кг
Диагональ экрана:
00108756: 81,0-142,0 c
м
(US: 32"-56")
00108757: 94,0 -178,0 c
м
(US: 37" -70")
Глубина:
00108756: 3,0 -38,5 c
м
00108757: 3,1 -43,5 c
м
Наклон:
-12° (взависимости от модели)
Зона поворота:
00108756: до 150° (взависимости от модели)
00108757: до 120° (взависимости от модели)
3 сочленения,2двойных кронштейна
Размер стеновой панели:
00108756: 45,0 x20,5 c
м
00108757: 52,0 x22,8 c
м
Крепежные отверстия:
Соответствуютстандартам VESA:
00108756: 400x400
00108757: 700x500
5.
Подготовка кмонтажу имонтаж
Примечание
• Монтаж выполнять толькоспомощником!
• Оконечные устройства отличаютсядруг от другаразъемами подключения.
Перед началом установки убедитесь всовместимости идоступности разъемов.
Внимание
• Убедитесь, чтостена, на которую предполагается монтировать кронштейн,
сможетвыдержать общий номинальный вес нагрузки ивес. Проверьте, чтобы
встене на месте монтажа не было электрической проводки, газопровода,
водопровода идругих трубопроводов.
• Имейте ввиду, чтоприлагаемые дюбели предназначены толькодля бетона и
полнотелогокирпича.
• Соблюдайте правила техники безопасности.
• Монтаж выполняется по порядку, согласно рисункам.
• При установкекронштейны устанавливаютсятак, чтобы они могли поворачиваться
встороны.
• Спомощью прилагаемоговкомплекте ватерпаса проверьте горизонтальность
расположения телевизора на панели ипри необходимости выполните юстировку.
Примечание
• Всвязи смножеством доступных на рынке оконечных устройств описать все
варианты монтажа невозможно.
• Держатель на задней стенке телевизора должен располагаться прямо и
горизонтально.
• Чтобы компенсировать неровности задней панели телевизора, воспользуйтесь
распорками из комплекта поставки.
• Всекрепежные винты должны быть соответствующей длины. Винты
необходимо притянуть усилием руки (см. рис.4).
6. Настройка итехобслуживание
Примечание
Настройку выполнять толькоспомощником!
• При настройкенаклона иповорота винты ослаблять не требуется.
• Блокировка иразблокировка вположении 0° осуществляется фиксатором на
задней панели вертикальной телевизионной платы (см. рис.6).
• Наклонное сопротивление устанавливается боковыми винтами на вертикальной
телевизионной панели (см. стр.7).
• Необходимо регулярно проверять всю конструкцию на прочность (не режеодного
раза вквартал). Чистку производить тольководой или бытовым чистящим
средством.
7. Отказ от гарантийных обязательств
Компания Hama GmbH &CoKGне несет ответственность за ущерб, возникший
вследствие неправильногомонтажа, подключения ииспользования изделия не
по назначению, атакжевследствие несоблюдения инструкции по эксплуатации и
техники безопасности.
