11
H Használati útmutató
Köszönjük, hogy ezt aHama terméket választotta!
Kérjük, hogy felszerelés előtt szánjon rá időtésolvassa el végig az alábbi útmutatót. A
későbbiekben tartsa biztonságos helyen ezt afüzetet, hogy ha szükség van rá, bármikor
megtalálja. Ha eladja ezt aterméket, vele együtt adja tovább ezt az útmutatót is az új
tulajdonosnak.
1. Figyelmeztető szimbólumok és előírások ismertetése
Figyelmeztetés
Figyelmeztető jeleket használunk abiztonsági tényezőkbemutatására, ill. felhívjuk a
gyelmet akülönleges veszélyekreéskockázatokra.
Hivatkozás
Az itt látható gyelmeztető jeleket használjuk fel, ha kiegészítő információkat közlünk
vagy fontos tudnivalókrahívjuk fel a gyelmet.
2. Zawartość opakowania
• Tv fali tartó •Fúrósablon
• TV tartókar (2x) •Ezahasználati útmutató
• Szerelőkészlet (tartalmáért lásd 1. ábra)
Hivatkozás
Kérjük, atartó felszerelése előtt ellenőrizze, hogy aszerelési készlet teljese,
és hogy nem tartalmaz-e hibás vagy sérült elemeket.
3. Biztonsági és szerelési tudnivalók
Figyelmeztetés
• Apiacon kapható végberendezések és fali konstrukciók nagy választékának
következtében amellékelt szerelési készlet
nem fedheti le az összes lehetőséget.
• Ritka esetben előfordulhat, hogy acsavarok avégberendezés rögzítéséhez túl
hosszúak.
• Vegye gyelembe,hogyamellékelt tipli csak betonfalhoz és tömör téglafalhoz alkalmas.
• Szerezzen be alkalmas rögzítőanyagot avégberendezés szereléséhez aszaküzletben,
amennyiben az nem része amellékelt szerelési készletnek.
• Szerezzen be alkalmas rögzítőanyagot aszaküzletben, ha aszerelésrekijelölt fal
egyéb anyagú és jellegű.
• Aszerelésnél ne alkalmazzon erőszakot vagy túlzott erőt. Emiatt megrongálódhat
végberendezése, vagy afali tartó.
• Kétség esetén forduljon szakemberhez atermék szereléséreésnepróbálkozzon
saját maga!
• Aszerelés előtt olvassa el avégberendezés kezelési útmutatóját. Ez általában
tájékoztat amegfelelő rögzítési eljárás módjáról és améretekről.
Hivatkozás -ipari alkalmazás
• Az ipari alkalmazás során fokozott gondossági kötelezettség érvényes.
• Ezért vegye gyelembe az Ipari Szakszervezetek Szövetségének elektromos
berendezésekreésüzemi eszközökrevonatkozó baleset-megelőzési előírásait és
valamennyi egyéb, amindenkori iparágraés/vagy alkalmazási területreérvényes
törvényi előírásokat, valamint amegfelelő szakmai egyesületek és balesetbiztosítók
valamennyi balesetvédelmi előírását!
• Afali tartót szakképzett személyzet vagy egy szakember kell felszerelje, főleg
iskolákban, oktatási intézményekben, hobby- és önsegélyezési műhelyekben és
nyilvános hozzáférésű intézményekben.
• Kiegészítően biztosítsa aterméket és az elhelyezett terhet -azalkalmazási területen
érvényes előírások szerint -megfelelő berendezésekkel (pl. hurkos végű kötéllel) a
leesés ellen. Ha ezt nem írták elő,akkor is nyomatékosan ajánljuk ezt akiegészítő
biztosítást.
• Ellenőrizze rendszeresen abiztonságos szerelést és működést, valamint a
termék szabályos állapotát megfelelő,szakképzett személyzettel (ajánlott min. 6
hónaponként vagy gyakrabban, ha az alkalmazási területreezt megfelelően előírták)
és dokumentálja az ellenőrzéseket.
• Sohasem szerelje fel aterméket olyan helyen, amely alatt személyek tartózkodhatnak.
• Atermék és az arrarögzített teher felszerelése után ellenőrizni kellazok kellő
szilárdságát és üzembiztonságát.
• Ezt az ellenőrzést rendszeres időközökben (legalább negyedévenként) meg kell ismételni.
• Ügyeljen arra, hogy atermék maximálisan megengedett teherbírása ne legyen túllépve
és ne legyen olyan teher ráhelyezve, amelynek mérete meghaladja az erremaximálisan
engedélyezettet.
• Ügyeljen arra, hogy ne aszimmetrikusan terhelje aterméket.
• Az átállításnál ügyeljen arra, hogy ne aszimmetrikusan legyen atermék terhelve és
közben amaximálisan megengedett teherbírás ne legyen túllépve.
• Tartsa be abiztonsági távolságot az elhelyezett teher körül (modelltőlfüggően).
• Atermék megrongálódása esetén azonnal távolítsa el az elhelyezett terhet és ne
használja tovább aterméket.
4. Alkalmazhatóság és műszaki adatok
• Afali tartó szerelvény megbízhatóan csak beltéri használatraalkalmazható.
• Kérjük, hogy ezt atartót kizárólag arraacélrahasználja, amiretervezték.
Maximális terhelhetőség: 35 kg
Képernyő-átmérő:
00108756: 81,0-142,0 cm (US: 32"-56")
00108757: 94,0 -178,0 cm (US: 37" -70")
Mélysége:
00108756: 3,0 -38,5cm
00108757: 3,1 -43,5 cm
Dönthetőség: -12° (készüléktőlfüggően)
Elfordíthatóság:
00108756: elfor díthatóakár150°-ban (készüléktőlfüggően)
00108757: elfor díthatóakár120°-ban (készüléktőlfüggően)
3csuklós karral és 2dbtartókarral
Afali felerősítő lap mérete:
00108756: 45,0 x20,5 cm
00108757: 52,0 x22,8 cm
Felrögzítési szabvány:
VESA-szabvány szerinti amíg:
00108756: 400x400
00108757: 700x500
5. Szerelési előkészítés és összeszerelés
Hivatkozás
• Az állvány szerelését lehetőség szerint ketten végezzék. Ha támogatásravan
szüksége, kérjen segítséget!
• Különböző végberendezések különböző csatlakozási lehetőségeket nyújtanak a
kábelezés és egyéb végberendezések számára. Atelepítés előtt ellenőrizze, hogy a
szükséges csatlakozások aszerelés után elérhetők-e még.
Figyelmeztetés
• Aszerelés előtt győződjön meg róla, hogy nincs afalban elektromos vezeték, víz-,
gáz- vagy egyéb közmű csővezeték, ami megsérülhet afúrás során.
• Vegye gyelembe, hogy atartozékként mellékelt tiplik csak abeton- és téglafalakban
tartanak erősen.
• Ahhoz, hogy atartó megbízhatóan legyen felszerelve, tartsa be abiztonsági feltételeket.
• Amíg nem tud minden részletet azonosítani, ne kezdje el aszerelést, és lépésrőllépésre
kövesse az illusztrált összeszerelési útmutatót, mielőtt (1a ábra).
• Atelepítés során alengőkarokat úgy kell beállítani, hogy atv-készülék ne akadályozza a
karok oldalirányú mozgását.
• Ellenőrizze amellékelt vízszint-beállítóval, hogy vízszintesen áll-e atv-készüléke és
szükség esetén után-állítással módosítsa atv-tartó lap helyzetét.
Hivatkozás
• Apiacon kapható végberendezések nagy választékának következtében amellékelt
szerelési készlet nem írhatja le az összes változatot.
• Győződjön meg arról, hogy akonzol egyenesen és nem billentve fekszik aTV
hátoldalán.
• Használja amellékelt távtartókat aTVhátulján lévő egyenlőtlenségek
kompenzálásához.

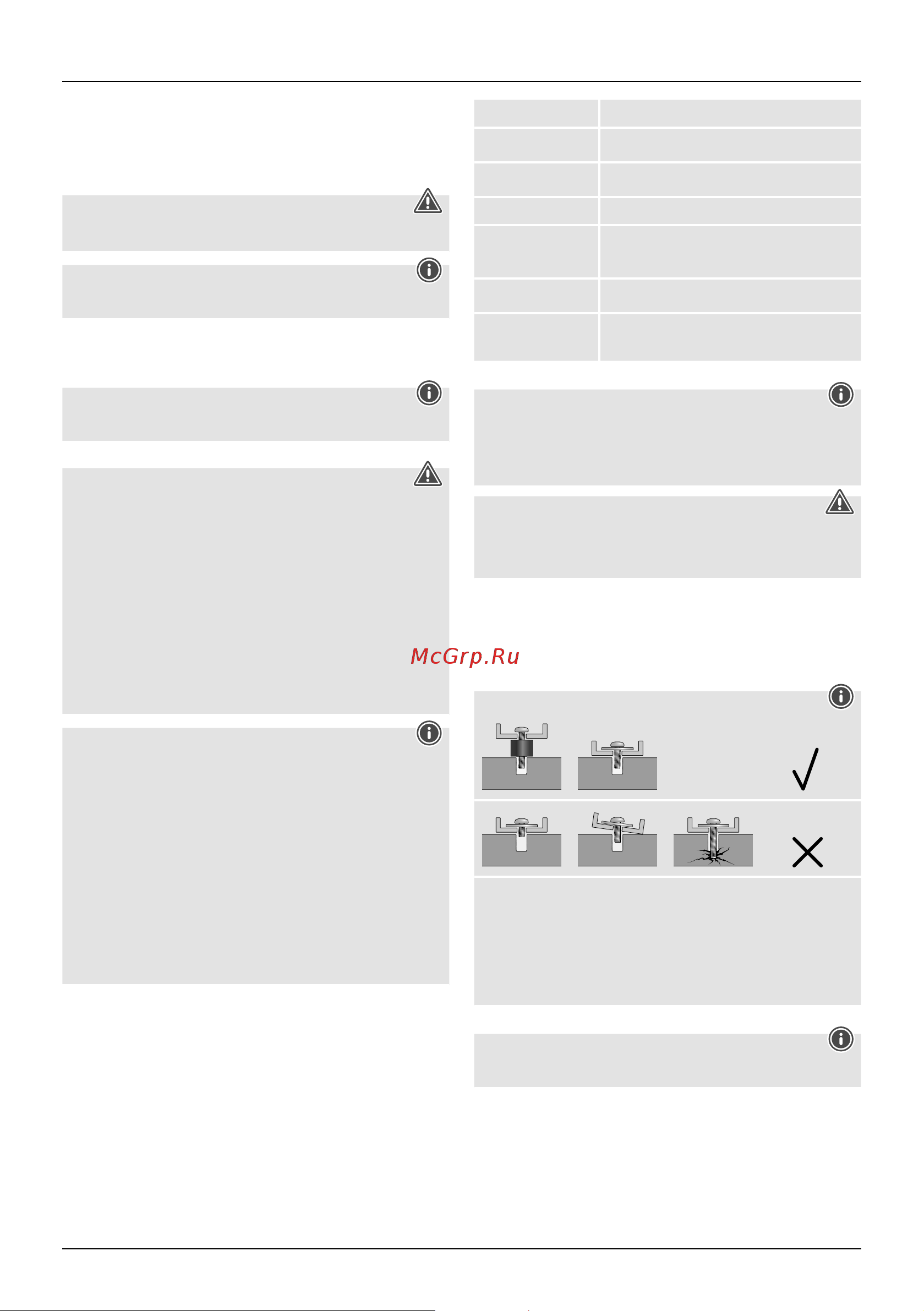

• Ne feledje, hogy minden csavarnak megfelelő hossza van és kézzel szerelhető.(lásd
4. ábra)
6. Beállítás és karbantartás
Hivatkozás
Az állvány beállítását lehetőség szerint ketten végezzék. Ha támogatásravan szüksége,
kérjen segítséget!
• Adőlésszögésazoldalirányú mozgásbeállításához nincs szükség acsavarokmeglazítására.
• A0°pozíció biztosításához és meglazításához helyezze át megfelelő módon a
függőleges TV-lemez hátoldalán levő rögzítőhorgot (lásd 6. ábra).
• Adőlés-ellenállás afüggőleges TV-lemez oldalsó csavarjaival állítható (lásd 7. ábra).
• Felszerelés után szabályos időközönként (átlagban negyedévenként) ellenőrizze, hogy afali
tartó rögzítése nem lazult-e meg. Tisztításához vizet és háztartási tisztítószert használjon.
7. Szavatosság kizárása
AHama GmbH &CoKG semmilyen felelősséget vagy szavatosságot nem vállal atermék
szakszerűtlen telepítéséből, szerelésébőlésszakszerűtlen használatából, vagy akezelési
útmutató és/vagy abiztonsági előírások be nem tartásából eredő károkért.
