FRANÇAIS fr
27
6.1 Placement de la poignée supplémentaire
Travaillez toujours avec une poignée
supplémentaire appropriée (11) ! Visser la
poignée supplémentaire sur le côté gauche ou droit
de la machine.
6.2 Fixation du capot de protection
Pour des raisons de sécurité, utilisez
uniquement exclusivement le capot de
protection prévu pour la meule respective ! Voir
également chapitre 11. "Accessoires" !
Capot de protection pour le meulage
Conçu pour les travaux avec des disques à
dégrossir, meules à lamelles, meules de
tronçonnage diamant.
Voir page 3, illustration C.
- Appuyez sur le levier (15) et maintenez-le
abaissé. Placez le capot de protection (12) dans
la position indiquée.
- Relâcher le levier et orienter le capot de protection
jusqu'à ce que le levier s'enclenche.
- Appuyer sur le levier et orienter le capot de
protection de sorte que la zone fermée soit
tournée vers l'utilisateur.
- Vérifier la fixation : le levier doit être encliqueté et
le capot de protection ne doit pas changer de
position.

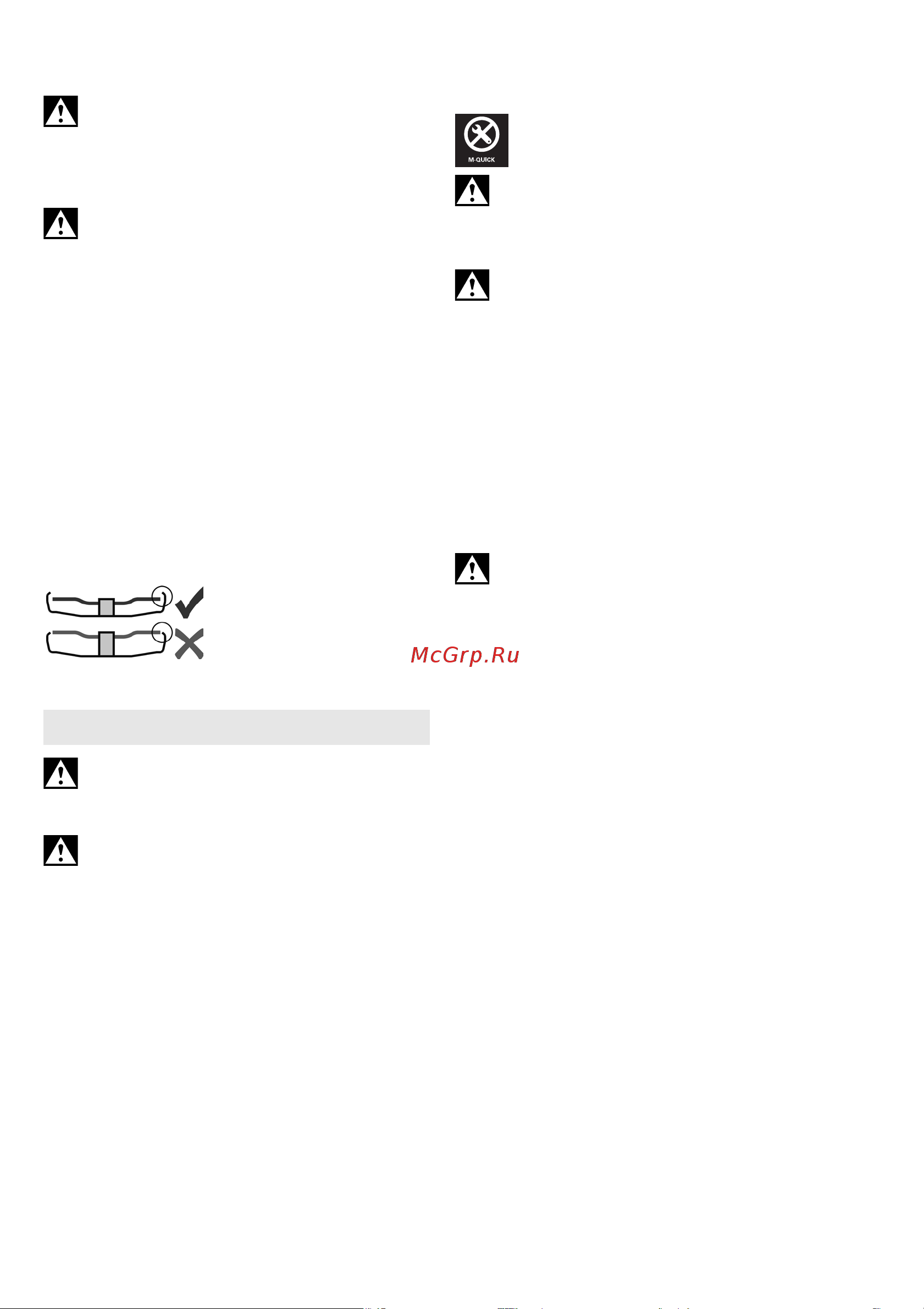

Utiliser exclusivement des
outils accessoires, qui sont
au minimum en retrait de
3,4 mm par rapport au capot
de protection.
(Démontage dans l'ordre inverse.)
Avant tout changement d'équipement :
Débrancher la fiche secteur de la prise de
courant. La machine doit être débranchée et la
broche immobile.
Dans le cadre de travaux avec des meules à
tronçonner, utiliser le capot de protection de
meulage pour des raisons de sécurité (voir chapitre
11. Accessoires).
7.1 Verrouiller la broche
- Enfoncez le bouton de blocage de la broche (4) et
(3) tournez la broche à la main jusqu'à ce que le
bouton de blocage de la broche entre dans son
cran.
7.2 Placement de la meule
Voir page 2, illustration A.
- Placer le flasque d'appui (2) sur la broche. Il est
correctement placé s'il est impossible de le
déplacer sur la broche.
Uniquement W 9-100 : visser le flasque d'appui à
l'aide de la clé à ergots sur la broche de sorte que
le petit lien (diamètre de 16 mm) soit dirigé vers le
haut.
- Placer la meule sur le flasque d'appui (2).
La meule doit être placée de manière équilibrée
sur le flasque d'appui.
7.3 Fixation/détachement de l'écrou de
serrage Quick (suivant la version)
Fixez l'écrou de serrage Quick (1):
uniquement fixer l'écrou de serrage Quick (1)
sur des machines avec le système Quick de
Metabo. Ces machines se distinguent par le bouton
rouge de blocage de la broche (4) avec l'inscription
" M-Quick"
Si l'outil de travail situé dans la zone de
serrage est d'une épaisseur supérieure à 7,1
mm, l'écrou de serrage Quick ne doit pas être utilisé
! Dans ce cas, utiliser l'écrou à deux trous frontaux
(13) avec la clé à ergots (14).
- Blocage de la broche (voir chapitre 7.1).
- Placez l'écrou de serrage Quick (1) sur la broche
(3) de sorte que les 2 bords d'attaque s'insèrent
dans les 2 rainures de la broche. Voir illustration à
la page 2.
- Retirez fermement l'écrou de serrage Quick à la
main dans le sens horaire.
- En tournant fortement la meule dans le sens
horaire, tirer sur l'écrou de serrage Quick.
Desserrer l'écrou de serrage Quick (1):
La broche peut seulement être arrêtée avec le
bouton de blocage de la broche (1) lorsque
l'écrou de serrage Quick est installé (4) !
- Après sa mise hors tension, la machine continue
de tourner.
- Peu avant l'immobilisation de la meule, appuyez
sur le bouton rouge M-Quick de blocage de la
broche (4). L'écrou de serrage Quick (1) se
desserre automatiquement d'un demi-tour et peut
être dévisser facilement ou sans outil.
7.4 Fixation/desserrage de l'écrou à deux
trous frontaux (suivant la version)
Fixez l'écrou à deux trous frontaux (13):
Les 2 côtés de l'écrou à deux trous frontaux sont
différents. Visser l'écrou à deux trous frontaux sur la
broche suivant les schémas ci-dessous :
Voir page 2, illustration B.
- X) Pour les meules fines :
L'épaulement de l'écrou à deux trous frontaux (13)
est orienté vers le haut, afin que la meule fine
puisse être serrée de façon sûre.
Y) Pour les meules épaisses :
L'épaulement de l'écrou à deux trous frontaux (13)
est orienté vers le bas, afin que l'écrou à deux
trous frontaux puisse être fixé de façon sûre sur la
broche.
Z) Uniquement pour W 9-100 :
L'épaulement de l'écrou à deux trous frontaux est
dirigé vers le bas, ou la surface plane est dirigée
vers le haut.
- Verrouiller la broche. Vissez fermement l'écrou à
deux trous frontaux (13) à l'aide de la clé à ergots
(14) dans le sens horaire.
7. Placement de la meule
