Русский - 14

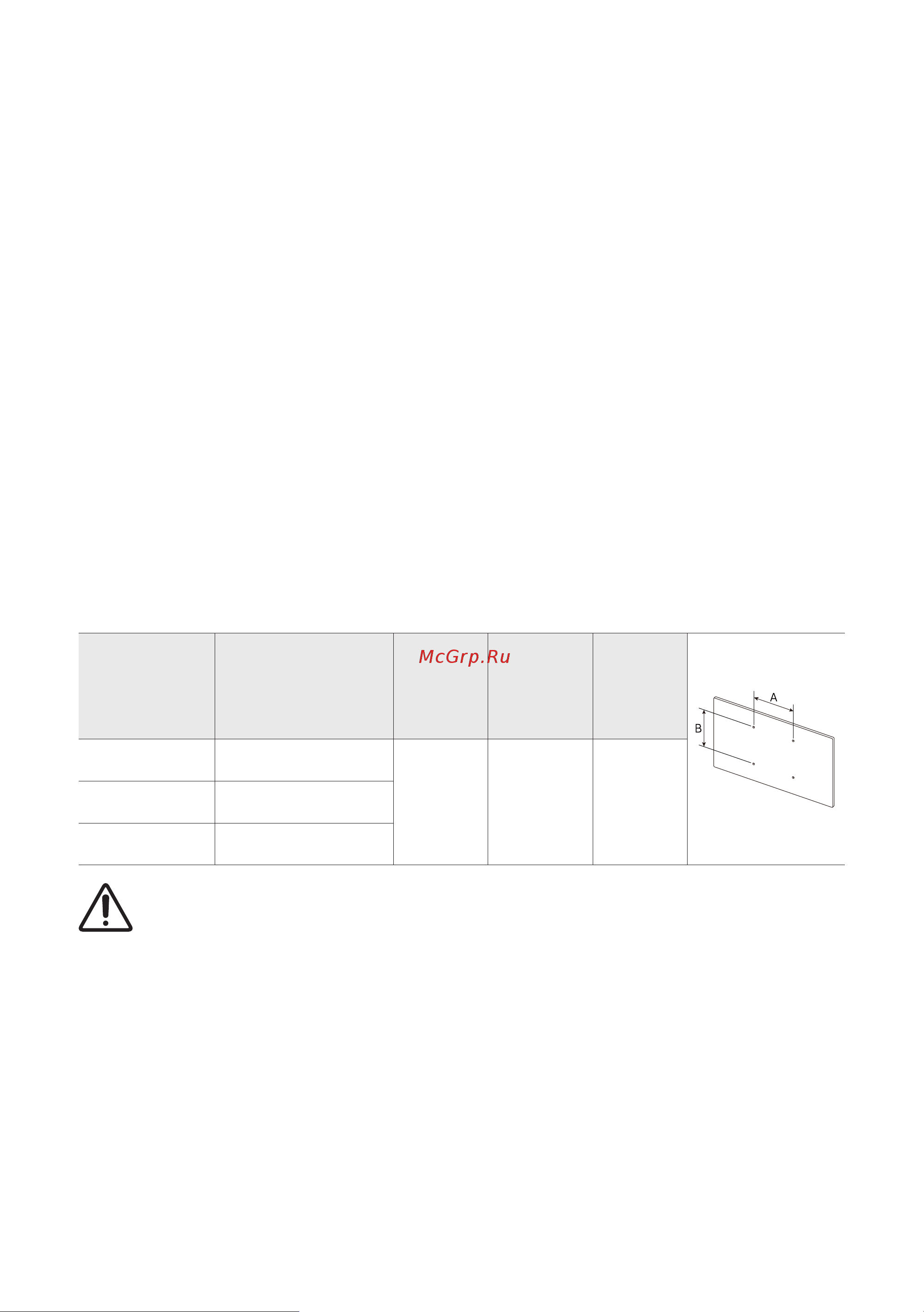

Характеристики набора для настенного монтажа (VESA)
Устанавливайте настенное крепление на прочную стену, перпендикулярную полу. В случае прикрепления
настенного держателя не к штукатурной плите обратитесь к местному дилеру. При установке на потолке или
наклонной стене телевизор может упасть и стать причиной травмы.
• Набор для настенного монтажа не входит в комплект, а продается отдельно.
• ПРИМЕЧАНИЕ
– В приведенной ниже таблице представлены стандартные размеры наборов для настенного монтажа.
– В комплекте для настенного монтажа Samsung есть подробное руководство по установке. В комплект
входят все необходимые для сборки детали.
– Не используйте винты, не соответствующие стандарту VESA.
– Не используйте слишком длинные винты или винты, не соответствующие стандарту VESA.
Использование винтов длиннее стандартного размера может привести к повреждению внутренних
элементов телевизора.
– Длина винтов для настенного крепления, не соответствующая стандарту VESA, может отличаться в
зависимости от технических характеристик настенного крепления.
– Не затягивайте винты слишком сильно. Это может повредить устройство или стать причиной его
падения и привести к травме. Samsung не несет ответственности за подобные несчастные случаи.
– Компания Samsung не несет ответственности за повреждение устройства или получение травмы,
полученные при использовании настенного крепления, не соответствующего стандартам VESA или не
предназначенного для этих целей, а также в случае несоблюдения инструкций по установке устройства.
– Не устанавливайте телевизор под наклоном более 15градусов.
– Установку телевизора на стену всегда следует выполнять вдвоем.
Размер
телевизора в
дюймах
Параметры отверстий
для винтов стандарта
VESA, в миллиметрах
(A×B)
C (мм)
Стандартный
винт
Количество
43-55 200 x 200
20-22 M8 465 400 x 300
75 400 x 400
Не выполняйте установку набора для настенного монтажа, когда телевизор включен. Это может
привести к травме вследствие поражения током.
