Русский - 24

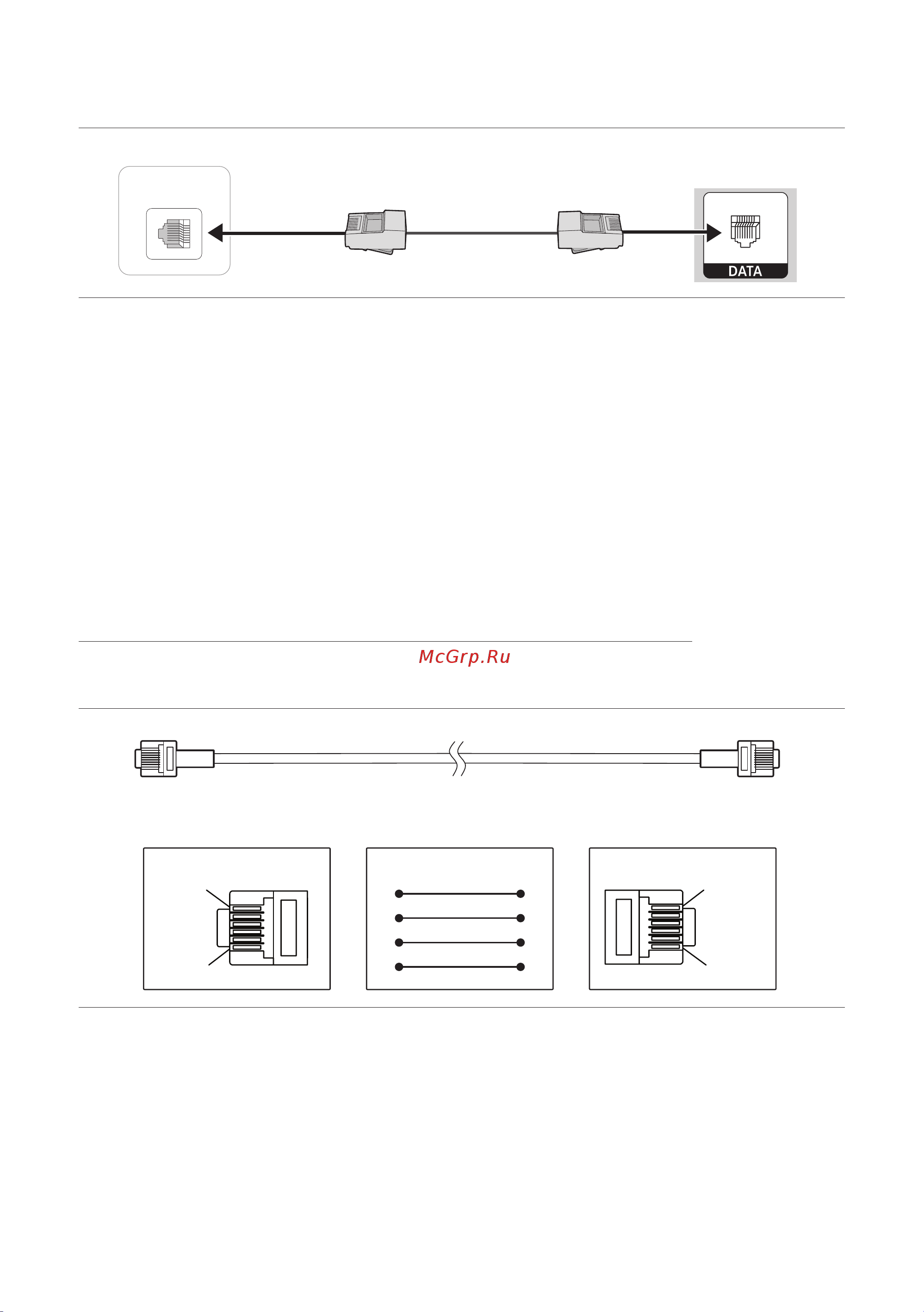

Подключение телевизора к SBB или STB
ETH MODEM
Задняя панель
телевизора
STB (SBB)
Кабель передачи
данных
Соедините разъем DATA на телевизоре с разъемом ETH MODEM на устройстве STB (SBB) с помощью кабеля
передачи данных.
• Название разъема ETH MODEM, к которому подключается кабель передачи данных, может отличаться в
зависимости от типа SBB или STB.
• ИК-сигнал пульта ДУ должен соответствовать приведенным ниже характеристикам, иначе функция
ретрансляции ИК будет недоступна.
Характеристики ресивера ИК-сигнала
– Центральная частота полосового фильтра диапазонов: 37,9кГц.
– Несущая частота (производительность 50%).
– Минимальная длительность импульсов (tburst): 12импульсов (316мкс).
– Минимальный временной интервал между импульсами (интервал tburst): 16импульсов (422мкс).
– Минимальный временной интервал между командами изменения данных (tpause): 25мс.
Совместимые кабели передачи данных, поставляющиеся с телевизором
• Убедитесь, что используемый кабель передачи данных соответствует требованиям вашего поставщика. См.
этикетку с кодом на кабелях передачи данных.
CON BCON A
1
6
6
1
TV SIDESTB SIDE
CON A
6: NC
5: IR
4: GND
3: Rx
2: Tx
1: Nc
1: NC
2: GND
3: Tx
4: NC
5: Rx
6: IR
CON B
CON A CON B
65
24
53
32
• Описание управления кабелем данных (RJ12): RS232
