ADO A16 Black [8/10] Электрическая схема
![ADO A16 Black [8/10] Электрическая схема](/views2/1854865/page8/bg8.png)

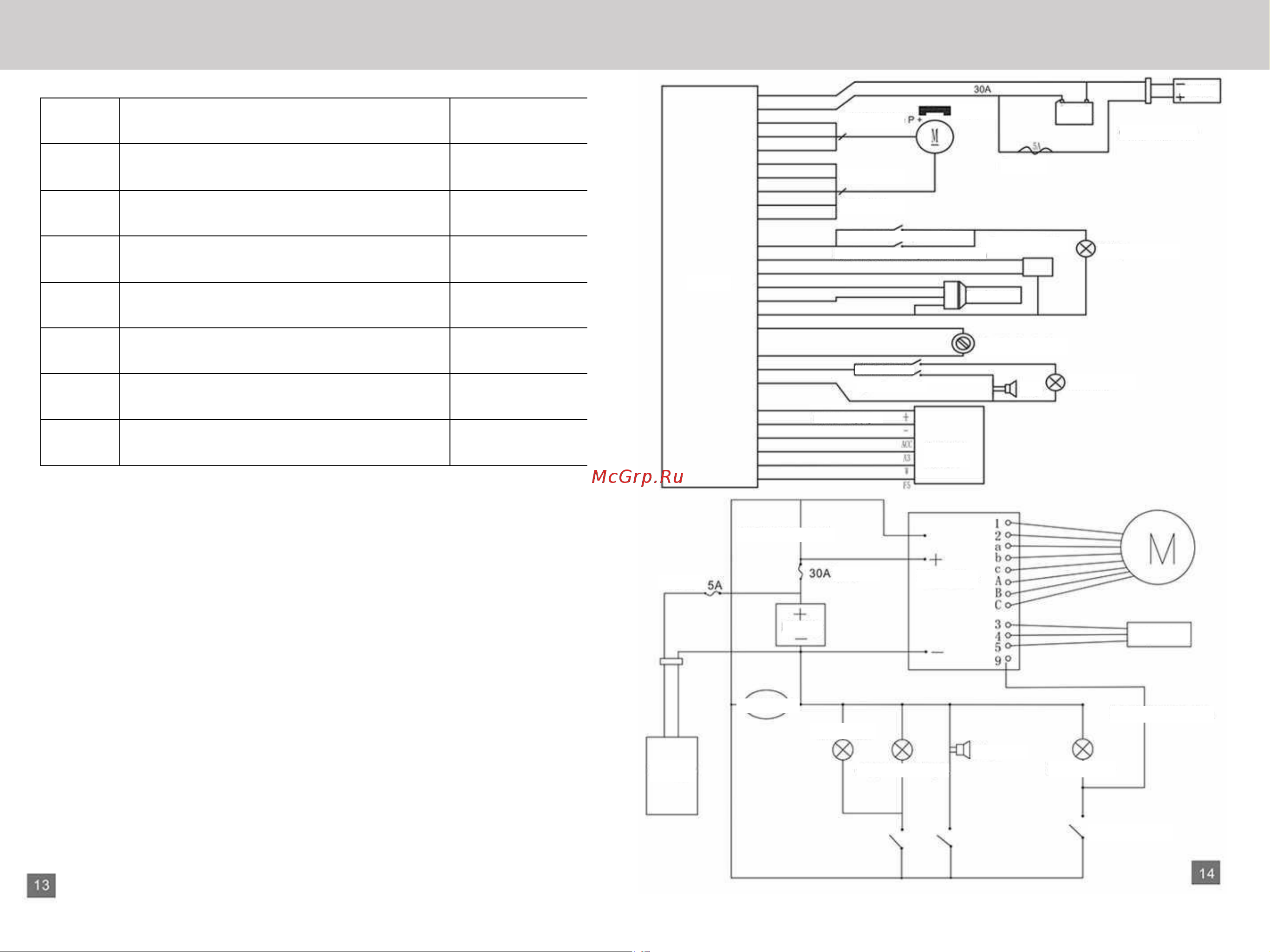

Электрическая схема
Описание гарантии:
1. На все части велосипеда распространяется гарантия согласно ее сроку.
2. Гарантийный срок начинается с даты выхода с завода.
3. Гарантия не распространяется при вскрытии контроллера, зарядного устройства,
аккумулятора и привода в частном порядке.
4. На другие части всего велосипеда гарантия не распространяется, за исключением трех
месяцев из-за проблем с качеством.
5. Если транспортное средство вышло из строя, техническое обслуживание должно
проводиться в специально отведенном пункте технического обслуживания, а аксессуары не
должны разбираться и собираться в частном порядке. Контроллер, аккумулятор и зарядное
устройство должны сохранять полную маркировку и не иметь повреждений.
6. При ремонте велосипеда должны быть представлены соответствующие сертификаты, такие
как гарантийный талон, счет-фактура, сертификат соответствия и так далее.
7. Гарантия на аккумулятор предполагает такие же условия гарантии. В случае возникновения
проблем с аккумулятором, сначала необходимо вернуть аккумулятор производителю. После
проверки аккумулятора производителем будет определено, сломан ли аккумулятор в
соответствии со стандартом диагностики аккумуляторов, а также входит ли повреждение
аккумулятора в рамки гарантии и только затем будет предоставлена гарантия.
8. Контроллер будет обслуживаться по гарантии. При замене контроллера необходимо
убедиться в том, что для тестирования подключаемый модуль является комплектным. Если
его невозможно отремонтировать, будет заменен на новый контроллер. Если контроллер
поврежден вручную, гарантия на него не предоставляется.
9. Обращайте внимание на обслуживание всего транспортного средства и по возможности
избегайте езды по воде. Гарантия на повреждение электрических устройств, вызванное
попаданием воды, не предоставляется.
Запись о техническом обслуживании
Дата:
Содержание технического обслуживания
Отметки
Предохранитель
Трехсторонний
переключатель
Переключатель отключения передних тормозов
Контроллер
Обрат. мощность
Лин. двигателя
Блок двигателя
Предохранитель
Аккум.
/Порт зарядки
Зарядка
Переключатель отключения задних тормозов
Задний фонарь
Ручка газа
Замок крышки аккумулятора
Перекл. перед. света
Переключатель динамика
Противоугонное
устройство +
Передний свет
Питание
Предохранитель
Замок на крышку аккумулятора
Предохранитель
Аккумулятор
Контроллер
Бортовой компьютер
Зарядное
устройство
Задний свет
Ближний передний свет
Гудок
Стоп-сигнал
Ручка тормоза
Проводка тормозного прерывания
Измеритель
скорости
Предохранитель
Гудок
Переключатель отключения передних тормозов
Трехсторонний
переключатель
