30
W Снова смонтируйте двери: Выньте из опорных втулок
дверцы и переставьте пробку bp.
- Верхнюю дверцу навесьте на опорный палец 7(для
варианта I обратите внимание на распорную втулку 9).
Закройте дверцу
- Вдвиньте средний палец 6снизу через кронштейн bm в
опору дверцы. Следите, чтобы дверца была установлена
параллельно корпусу устройства, при необходимости
выровняйте с помощью изменения удлиненного
отверстия в опорной подставке.
- Навесьте нижнюю дверцу, закройте ее.
- Опорную деталь 4поверните на 180, выньте опорный
палец 5и снова вставьте его обратной стороной. Обе
детали смонтируйте в опорной подставке bq: вставьте
палец через кронштейн в опору дверцы, отведите
опорную деталь в сторону, сдвиньте ее вверх и слегка
прикрепите винтом 3.
W Перемещая дверь в удлиненном отверстии bqв опорной
подставке, выровняйте ее параллельно корпусу
устройства, затем плотно затяните винт 3.
W Надвиньте заглушку 1на цоколе и, нажав, зафиксируйте
ее.
W При открытой двери вставьте крышку 2 передней
частью в заглушку на цоколе и зафиксируйте сзади.
W Переставьте ручку дверцы br и заглушку bt. При
открытой дверце осторожно выведите спереди из
зацепления опорные пластины bs и сдвиньте их в
сторону; отвинтите ручку с помощью Torx®-шуруповерта
или шуруповерта с крестообразной насадкой.
При монтаже действуйте в обратном порядке: вдвиньте
опорные плаcтины и проследите на правильной
фиксацией.

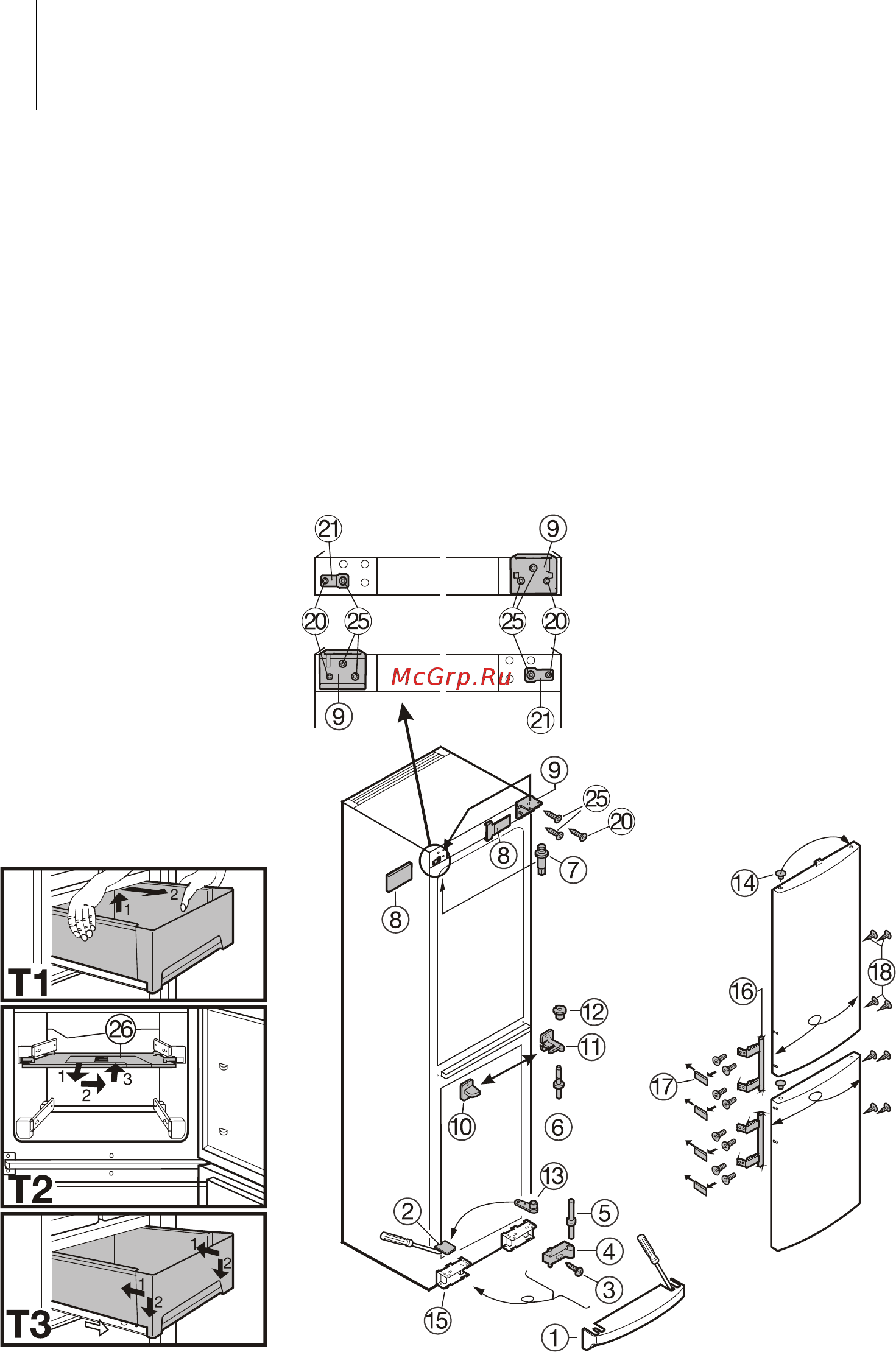

Изменение направления открывания дверцы
Всегда выполняйте работы по изменению направления
открывания двери при извлеченной из сетевой розетки
вилке!
W При открытой дверце освободите с помощью отвертки
заглушку 1на цоколе со стороны шарнира и вытяните ее
вперед.
- С помощью отвертки выведите из зацепления крышку 2.
Закройте дверцу.
- Выверните винт M5 3.
W Вытащите вниз, отведите наружу и снимите опорную
деталь 4с опорным пальцем 5.
- Откройте дверцу, отклоните ее наружу и снимите.
- Вытащите вниз средний опорный винт 6.
- Отведите наружу верхнюю дверцу и снимите ее вниз (при
варианте I обратите внимание на распорную втулку 9).
W Переставьте все опорные детали на противоположную
сторону:
W поднимите крышку 8со стороны ручки, сдвиньте ее
в сторону; поднимите и снимите крышку со стороны
шарниров.
- Отвинтите лист заземления cm: сначала освободите винт
заземления cl, затем крепежный винт cq.
- Отвинтите кронштейн 9: сначала освободите винт
заземления cl, затем крепежный винт cq. Переставьте
кронштейн 9на противоположную сторону: для более
легкого монтажа наденьте кронштейн сверху и сначала
плотно завинтите верхний крепежный винт cq M5, затем
винт cq и в конце винт заземления clM4.
- Снова привинтите на стороне, где теперь будет ручка,
лист заземления cm, повернув его на 180°: сначала
крепежный винт cq, затем винт заземления cl.
- Переставьте опорный палец 7в другое крепежное
отверстие. Используйте при этом внутренний
шестигранник имеющегося в комплекте вильчатого
ключа (раствор ключа 5).
- Снова смонтируйте кришки 8: крышку со стороны
шарниров сдвиньте наружу и защелкните; крышку со
стороны ручки вдвиньте с внешней стороны и зафиксируйте.
- В средней части: Замена крышки bl с кронштейном bm:
выверните винты, снимите в сторону крышку bl и
кронштейн bm, поверните ее на 180° и вдвиньте ее с
противоположной стороны, вытащите опорную втулку bn
и снова установите ее сверху.
- В нижней части: Поднимите с помощью отвертки
распорную деталь bo, установите ее на противоположной
стороне.
W Переставьте ящики BioFresh, рис. T1, 2, 3:
- Каждый ящик вытащите
полностью, возьмите за
заднюю часть , поднимите
вверх, рис. T1.
- Рис. T2: Вытащите крышку
выдвижного ящика cr вперед
и, переместив ее на сторону
новой установки ручки, снова
вдвиньте в направляющие
канавки до защелкивания
цапф.
- Снова установите выдвижные
ящики, соответственно,
поставьте ящик на полностью
выдвинутые направляющие
- они должны упираться в
переднюю стенку выдвижного
ящика - и вдвиньте его, рис.
T3.
Выдвижной ящик и крышка
должны стоять точно друг над
другом.
Информация об изготовителе
Liebherr-Hausgeraete Lienz GmbH
A-9900 Лиенц
Др.-Ханс-Либхерр-Штрассе 1
Австрия
