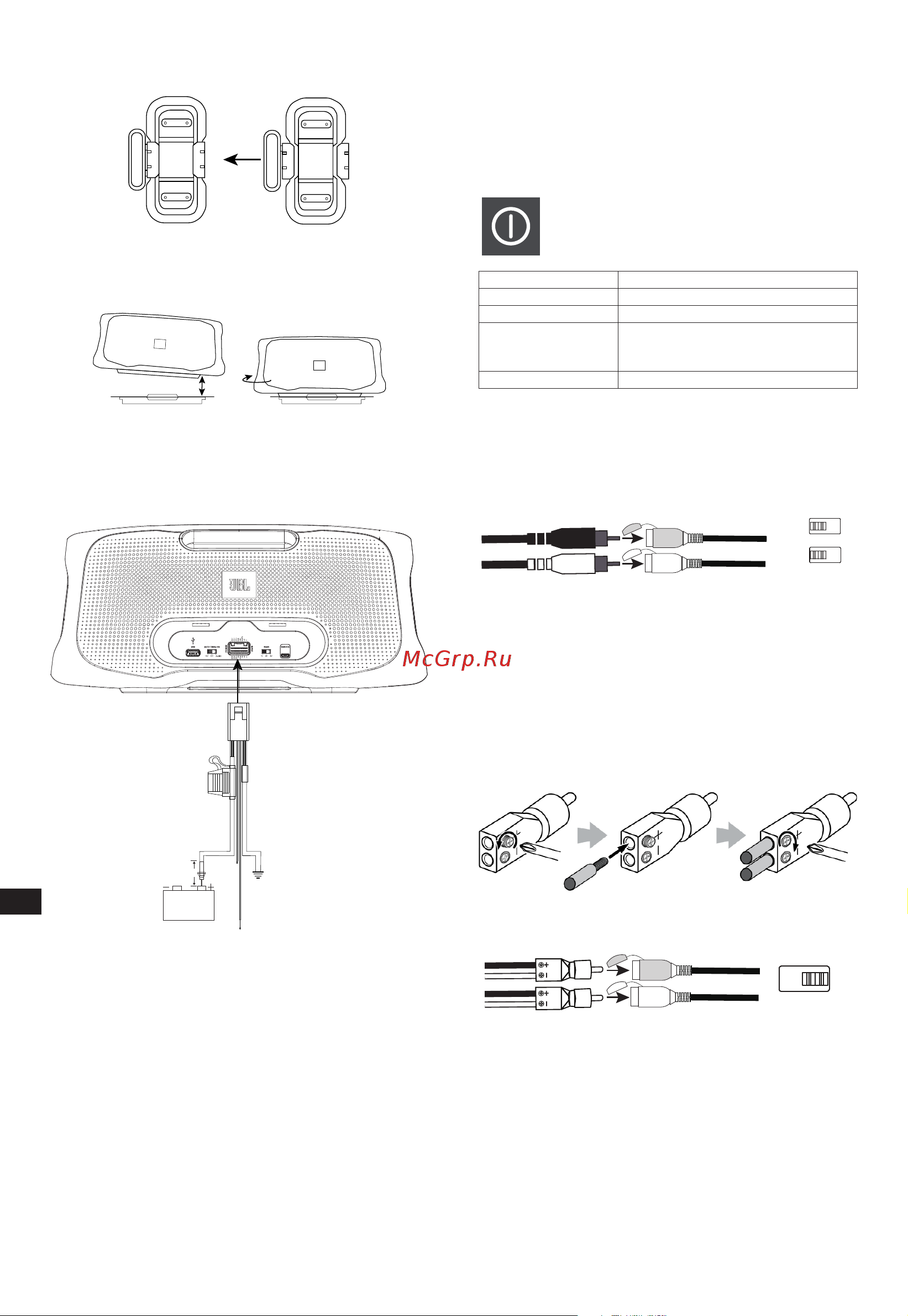

B. Установка колонки на док-станцию
1. Вытяните ручку.
Потянуть
2. Расположите один угол колонки на док-станции под небольшим
углом, чтобы колонка заняла свое место.
3. Поворачивайте колонку, пока она не будет полностью на месте
в док-станции.
4. Отпустите ручку для завершения установки.
ПРИМЕЧАНИЕ. Будет легче сначала подключить жгут проводов, а затем
устанавливать устройство на док-станцию.
С. Подключение питания и заземления в
автомобиле
46 см (18 дюймов)
Заземление на шасси (–)
Подключение дистанционного
управления (синяя) к выходу
стереосистемы REM
Аккумулятор
Держатель предохранителя,
предохранитель 20 А
i. Питание. Подключите красный провод питания +12 В в жгуте
проводов к положительной клемме аккумулятора автомобиля.
Установите предохранитель (20 А) и держатель предохранителя
на расстоянии не более 18 дюймов (457 мм) от аккумулятора.
ii. Заземление. Подсоедините черный провод заземления GND в
жгуте проводов к зачищенному металлическому месту на шасси
автомобиля, например болту ремня безопасности.
ПРИМЕЧАНИЕ. Для улучшения контакта удалите с шасси краску, если
это возможно. Для надежного соединения рекомендуется использовать
шайбу звездчатого типа под кольцевой клеммой.
iii. Вход пульта. При использовании низкоуровневых входных
сигналов подключите провод дистанционного включения в
жгуте проводов к выходу для пульта ДУ источника аудиосигнала.
ПРИМЕЧАНИЕ. Предпочтительным является включение с помощью
пр овода ACC 12 В. В случае использования высокоуровневых входных
сигналов (провода динамиков автомобиля) можно выбрать, чтобы
функция смещения постоянного тока либо функция аудиосенсинга
включала усилитель. Вам не придется подключать провод удаленного
включения, вы можете завершить подключение.
D. Индикаторы питания/защиты во время
подключения в автомобиле
Кнопка включения на панели управления обозначает
режимы работы устройства.
Цвет подсветки Режим работы
Белый Режим сабвуфера (только в автомобиле)
Зеленый Полнодиапазонный режим
Красный
Режим защиты (низкое/высокое
напряжение, короткое замыкание, сбой
цепей усилителя, перегрев)
Желтый Режим настроек
Е. Вход для сигналов в автомобиле
Линейные входы. Если на источнике аудиосигнала есть
выходы для предусилителя, соедините их с входами RCA на
жгуте проводов. Используйте передние или задние выходы для
предусилителя для полнодиапазонного действия, либо входы для
предусилителя сабвуфера для режима сабвуфера (если доступно).
12V DC AUDIO
2 В 4 В 6 В
Примечание. При использовании низкоуровневых сигналов и
удаленного включения установите переключатель «Auto Turn-on»
(Автоматическое включение) на «12V» и установите входной уровень
устройства на «LO» в меню настроек (см. «Настройка входного уровня»).
Установите переключатель «Auto-on» (Автоматическое включение) на
2 В, 4 В или 6 В — на значение, ближайшее к напряжению выходов для
предусилителя вашего источника аудиосигнала.
Высокоуровневые входы. Если источник аудиосигнала не
имеет линейных выходов, используйте поставляемые адаптеры
высокоуровневого входа для подключения к выходным проводам
динамика источника аудиосигнала и входам RCA на жгуте
проводов.
Ослабьте
винты
Вставьте
провода
Затяните
винты
12V DC AUDIO
ПРИМЕЧАНИЕ. При использовании высокоуровневых сигналов,
установите переключатель «Auto Turn-on» (Автоматическое включение)
на «DC» (Переменный ток), чтобы усилитель включался, когда получает
питание от аккумулятора, или «AUDIO» (Аудио), чтобы усилитель
включался, когда получает аудиосигнал. Установите переключатель
Input level (Мощность входного сигнала) на «HI1» в меню настроек (см.
«Настройка входного уровня»). Если нет звука, установите переключатель
Input level (Мощность входного сигнала) на «HI2» (Высокая 2).
