Спец -HG-8000 [5/24] Устройство и принцип работы
![Спец -HG-8000 [5/24] Устройство и принцип работы](/views2/1857310/page5/bg5.png)
5
ЭЛЕКТРОГЕНЕРАТОР ГИБРИДНЫЙ ГАЗО-БЕНЗИНОВЫЙ
HG-2700-7000-8000-9000
4.1. Генератор состоит из следующих основных частей: несущей рамы, топливного
бака, двигателя, генератора, панели управления.
4.2. В четырехтактном двигателе внутреннего сгорания идет преобразование
тепловой энергии, получаемой при сжигании топлива (бензина или газа), в
механическую энергию. Вращающий момент двигателя через соединительную
муфту передаётся генератору, который преобразовывает кинетическую энергию
вращения в электрическую, вырабатывая электрический переменный ток,
напряжением 230 В и частотой 50 Гц. В зависимости от изменения мощности
подсоединяемых потребителей происходит автоматическая регулировка оборотов
двигателя. Управление генератором осуществляется с панели управления, где
расположены основные выключатели и контрольные приборы.
4.3. Транспортировка генератора происходит вручную с использованием рукояток
для транспортировки.
4.4. Основные элементы генераторов показаны на рис. 1.
Таблица 2
4. Устройство и принцип работы
3. Комплектность

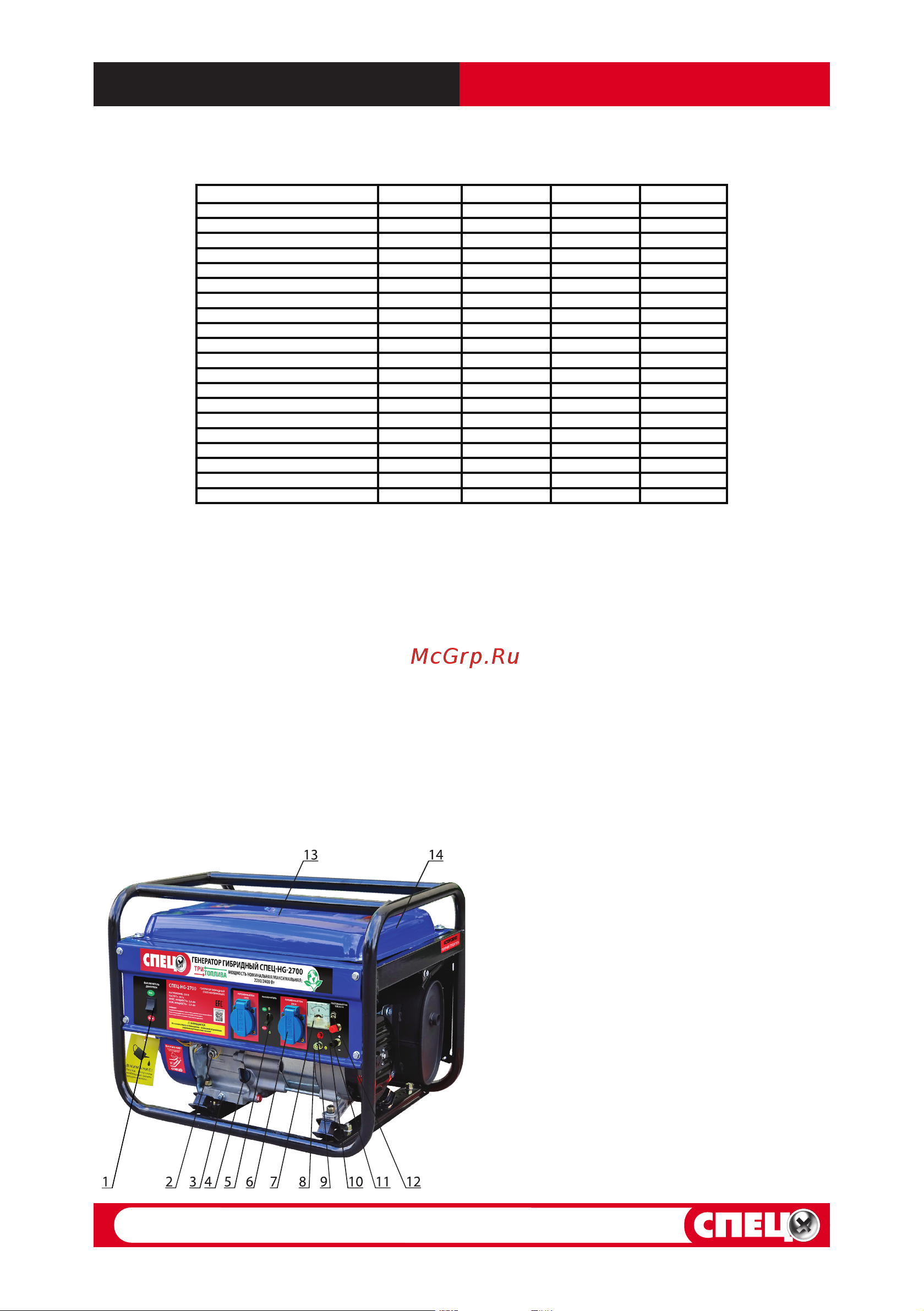

Рис.1. Общий вид HG-2700
1-выключатель двигателя
2-датчик масла
3-пробка слива масла
4-горловина для залива масла
5-автоматический выключатель 230В
6-розетка
7-вольтметр
8-клемма заземления
9-сигнальная лампа 230В
10-клемма «минус»
11-клемма «плюс»
12-предохранитель12В
13-крышка бензобака
14-бензобак
Наименование HG-2700 HG-7000 HG-8000 HG-9000
Генератор
Ключ зажигания
Редуктор баллонный
Шланг газовый
Хомут шланга
Ключ свечной с воротком
Вилка 230В, 16А
Вилка 230В, 32А
Провода 12В
Ручка транспортировочная
Втулка ручки резиновая
Ось
Колесо
Шплинт оси
Кронштейн амортизатора
Амортизатор
Крепёж
Аккумулятор 12В
Инструкция-паспорт
Упаковка
1
-
1
1
2
1
2
-
комплект
-
-
-
-
-
-
4
комплект
-
1
1
1
2
1
1
2
1
2
-
комплект
2
2
1
2
2
2
2
комплект
1
1
1
1
2
1
1
2
1
2
1
комплект
2
2
1
2
2
2
2
комплект
1
1
1
1
2
1
1
2
1
2
1
комплект
2
2
1
2
2
2
2
комплект
1
1
1
