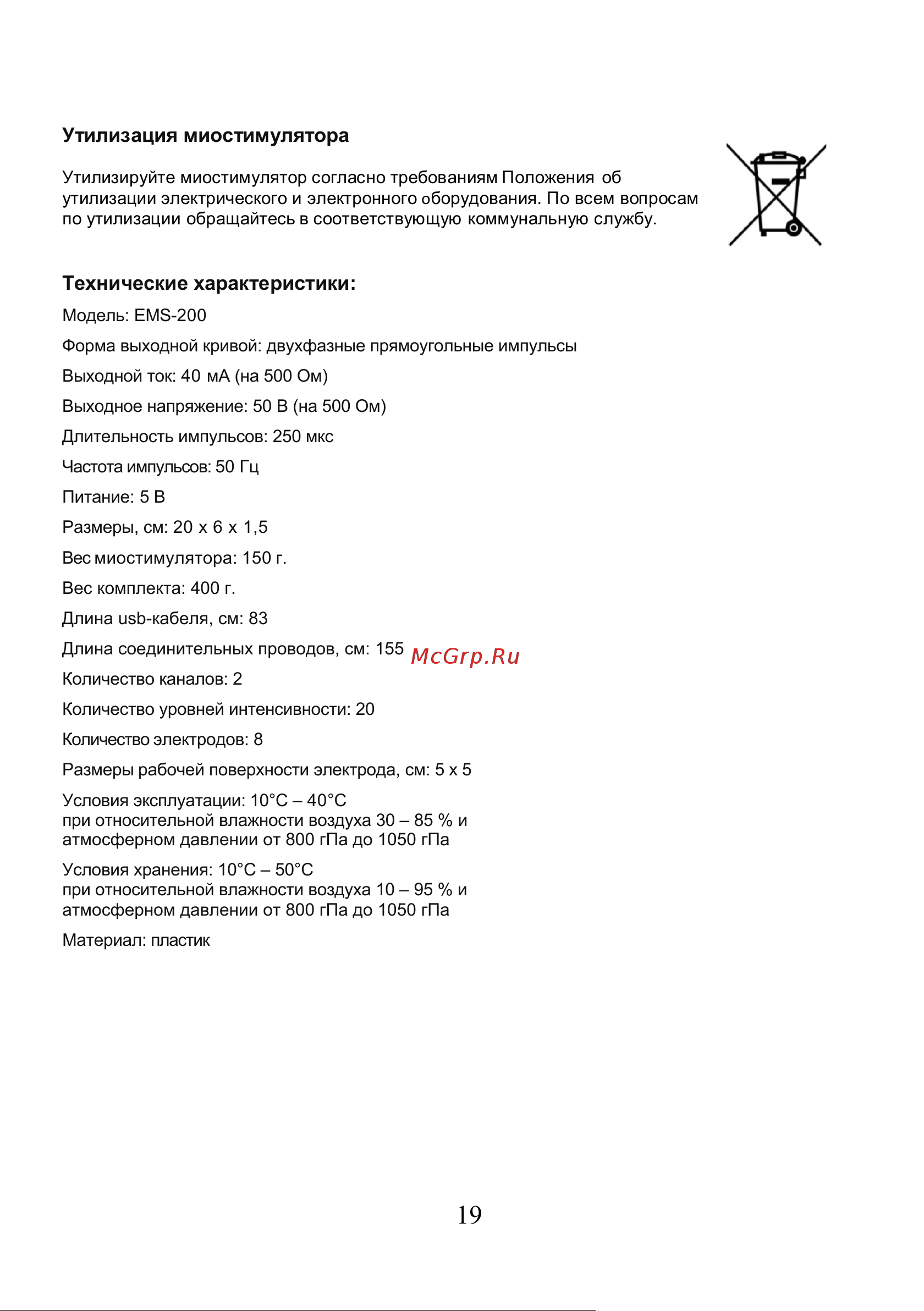

19
Утилизация миостимулятора
Утилизируйте миостимулятор согласно требованиям Положения об
утилизации электрического и электронного оборудования. По всем вопросам
по утилизации обращайтесь в соответствующую коммунальную службу.
Технические характеристики:
Модель: EMS-200
Форма выходной кривой: двухфазные прямоугольные импульсы
Выходной ток: 40 мА (на 500 Ом)
Выходное напряжение: 50 В (на 500 Ом)
Длительность импульсов: 250 мкс
Частота импульсов: 50 Гц
Питание: 5 В
Размеры, см: 20 х 6 х 1,5
Вес миостимулятора: 150 г.
Вес комплекта: 400 г.
Длина usb-кабеля, см: 83
Длина соединительных проводов, см: 155
Количество каналов: 2
Количество уровней интенсивности: 20
Количество электродов: 8
Размеры рабочей поверхности электрода, см: 5 х 5
Условия эксплуатации: 10°C – 40°C
при относительной влажности воздуха 30 – 85 % и
атмосферном давлении от 800 гПа до 1050 гПа
Условия хранения: 10°C – 50°C
при относительной влажности воздуха 10 – 95 % и
атмосферном давлении от 800 гПа до 1050 гПа
Материал: пластик
