■Русский 13
Русский

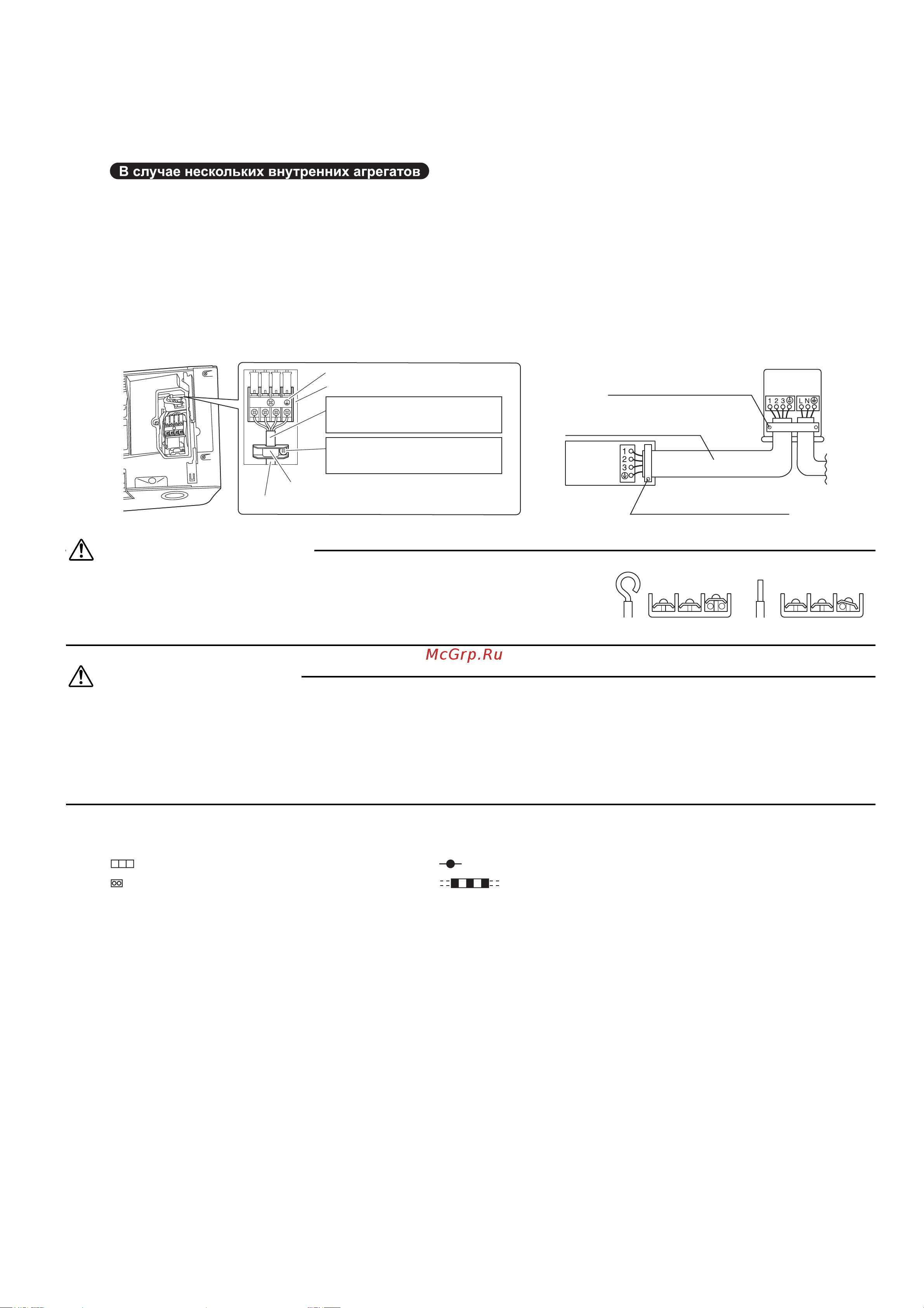

Монтаж внутреннего агрегата
6. Проводка
установите, как описывается в руководстве по монтажу,
поставляемому с несколькими наружными агрегатами.
1) Удалите изоляцию с концов проводов (15 мм).
2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного
агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.
3) Подсоедините провода заземления к соответствующим клеммам.
4)
Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью фиксатора.
5) В случае подключения к системе адаптера проложите кабель пульта дистанционного управления и подсоедините
его к разъему S21.
6) Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении одножильного соединительного провода к клеммной
колодке обязательно сделайте петлю.
Неправильный монтаж может привести к нагреву и пожару.
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, удлинительные провода или соединения нескольких проводов в одной точке,
поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную колодку
для питания дренажного насоса и т. п.) Это может привести к поражению электрическим током или возгоранию.
• Не подсоединяйте внутренний агрегат к электрической сети. Подсоединяете его только к наружному агрегату.
В противном случае возможны поражение электрическим током или пожар.
Электрическая схема
: Клеммная колодка : Соединение
: Разъем : Прокладываемая на месте эксплуатации электропроводка
BLK : Черный ORG : Оранжевый
BLU : Синий RED : Красный
BRN : Коричневый WHT : Белый
GRN : Зеленый YLW : Желтый
PNK : Розовый
Примечания
: Требования к электропитанию приведены на паспортной табличке агрегата.
: INDOOR Внутренний
: OUTDOOR Наружный
: TRANSMISSION CIRCUIT Цепь передачи
: INTELLIGENT EYE SENSOR Датчик "умный глаз"
: WIRELESS REMOTE CONTROLLER Беспроводный пульт ДУ
: SIGNAL RECEIVER Приемник сигнала
12 3
Клеммная колодка
Коробка электрических компонентов
Фиксатор проводки
Используйте провод указанного типа.
Надежно закрепите держатель
проводов, чтобы на провода не
воздействовали внешние силы.
Расположите провода так, чтобы
сервисная крышка была надежно
закреплена.
Проводка между агрегатами,
4 жилы, сечение 1,5 мм² или
больше H05RN
Надежно закрепите провода
винтами клеммы.
Наружный
агрегат
Внут-
ренний
агрегат
Надежно закрепите провода
винтами клеммы.
<Правильно> <Неправильно>
