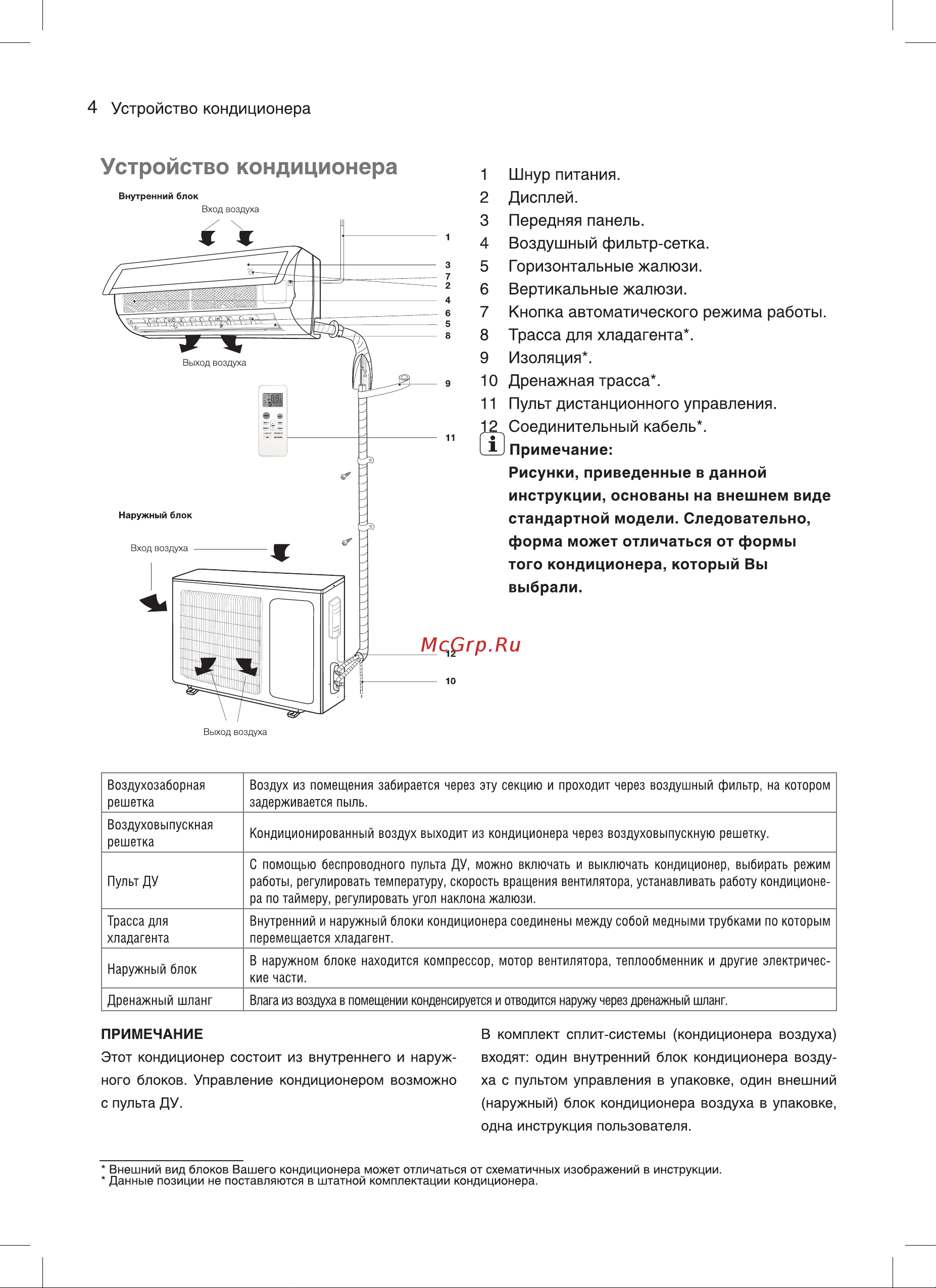

4 Устройство кондиционера Устройство кондиционера 1 Шнур питания 2 Дисплей Внутренний блок Вход воздуха 3 Передняя панель 3 7 2 4 6 5 8 4 Воздушный фильтр сетка 5 Горизонтальные жалюзи 6 Вертикальные жалюзи 7 Кнопка автоматического режима работы 8 Трасса для хладагента 9 Изоляция 10 Дренажная трасса 11 Пульт дистанционного управления 12 Соединительный кабель ГП Примечание Рисунки приведенные в данной инструкции основаны на внешнем виде стандартной модели Следовательно Наружный блок форма может отличаться от формы того кондиционера который Вы выбрали Выход воздуха Воздухозаборная Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр на котором решетка задерживается пыль Воздуховыпускная решетка Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку С помощью беспроводного пульта ДУ можно включать и выключать кондиционер выбирать режим Пульт ДУ работы регулировать температуру скорость вращения вентилятора устанавливать работу кондиционе ра по таймеру регулировать угол наклона жалюзи Трасса для Внутренний и наружный блоки кондиционера соединены между собой медными трубками по которым хладагента перемещается хладагент Наружный блок Дренажный шланг В наружном блоке находится компрессор мотор вентилятора теплообменник и другие электричес кие части Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг ПРИМЕЧАНИЕ В комплект сплит системы кондиционера воздуха Этот кондиционер состоит из внутреннего и наруж входят один внутренний блок кондиционера возду ного блоков Управление кондиционером возможно ха с пультом управления в упаковке один внешний с пульта ДУ наружный блок кондиционера воздуха в упаковке одна инструкция пользователя Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции Данные позиции не поставляются в штатной комплектации кондиционера
