ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается вместе
со вторым устройством (в качестве комбинации SBS) огра-
ничитель хода дверцы должен оставаться в состоянии
поставки.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.1.1 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

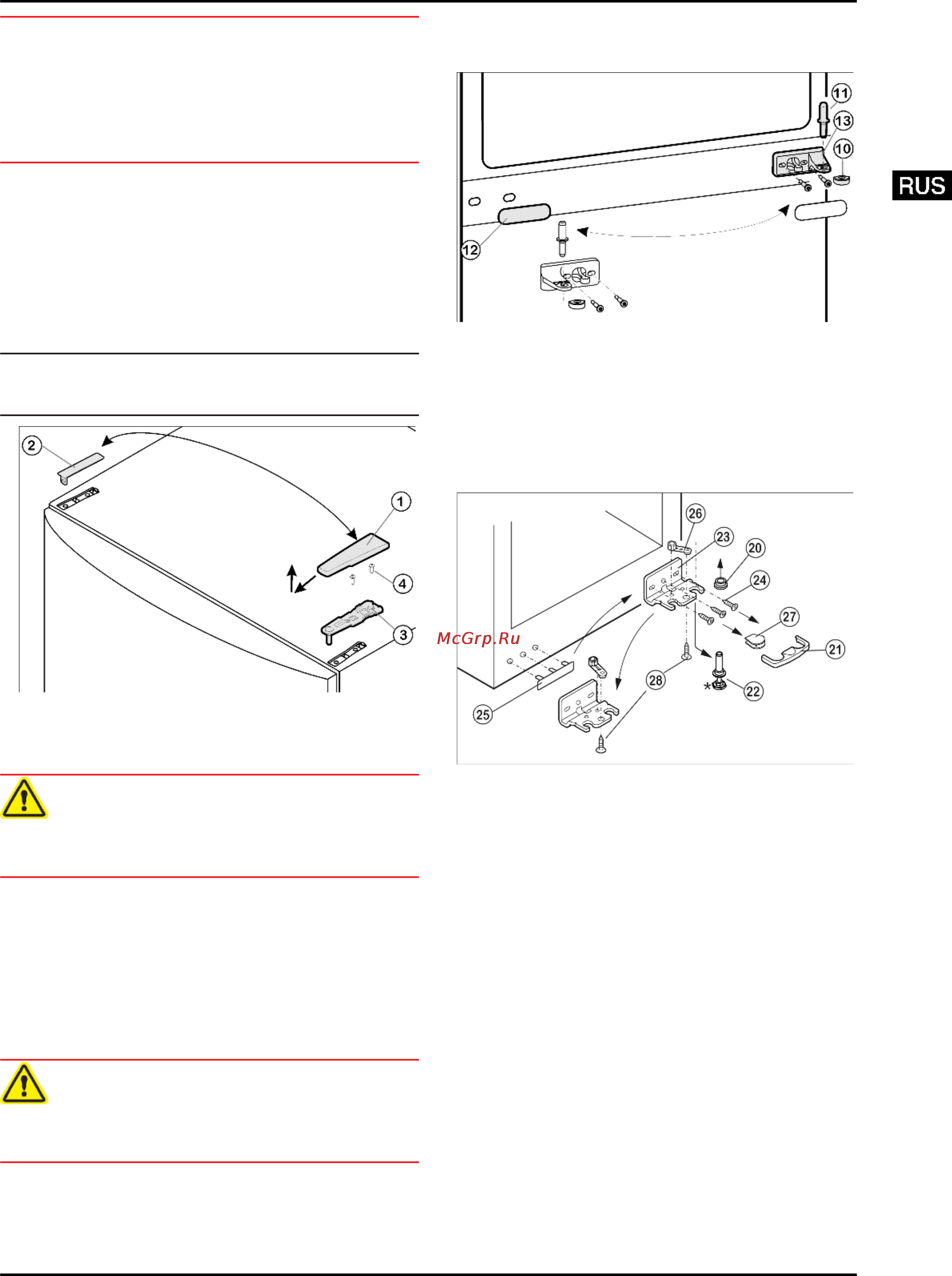

Fig. 4
u
Закройте верхнюю дверь.
u
Крышку
Fig. 4 (1)
снимите движением вперед и вверх.
u
Снимите крышку
Fig. 4 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (3)
(2 шт.
Torx 25)
Fig. 4 (4)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.1.2 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 5 (11)
.
u
Пластмассовый колпачок
Fig. 5 (10)
снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 5 (13)
.
u
Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка средних опорных
деталей
Fig. 5
u
Осторожно снимите накладку
Fig. 5 (12)
.
u
Прикрутите средний опорный кронштейн
Fig. 5 (13)
с
поворотом на 180° на новую сторону шарнира (с
моментом 4 Нм).
u
Защелкните накладку
Fig. 5 (12)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.4 Перестановка нижних опорных деталей
Fig. 6
u
Предохранитель
Fig. 6 (21)
снимите движением вперед.
u
Снимите крышку
Fig. 6 (27)
.*
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 6 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20)
.
u
Открутите опорный кронштейн
Fig. 6 (23)
(3 шт. Torx 25)
Fig. 6 (24)
.
u
Открутите опорную деталь
Fig. 6 (26)
(1 Torx 25)
Fig. 6 (28)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 6 (25)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 6 (23)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
