Указание
u
Очистите устройство (см. 6.1) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.
4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается
вместе со вторым устройством (в качестве комбинации
SBS) ограничитель хода дверцы должен оставаться в
состоянии поставки.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
q
Прилагаемый торцевой ключ SW 2*
4.3.1 Снятие двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

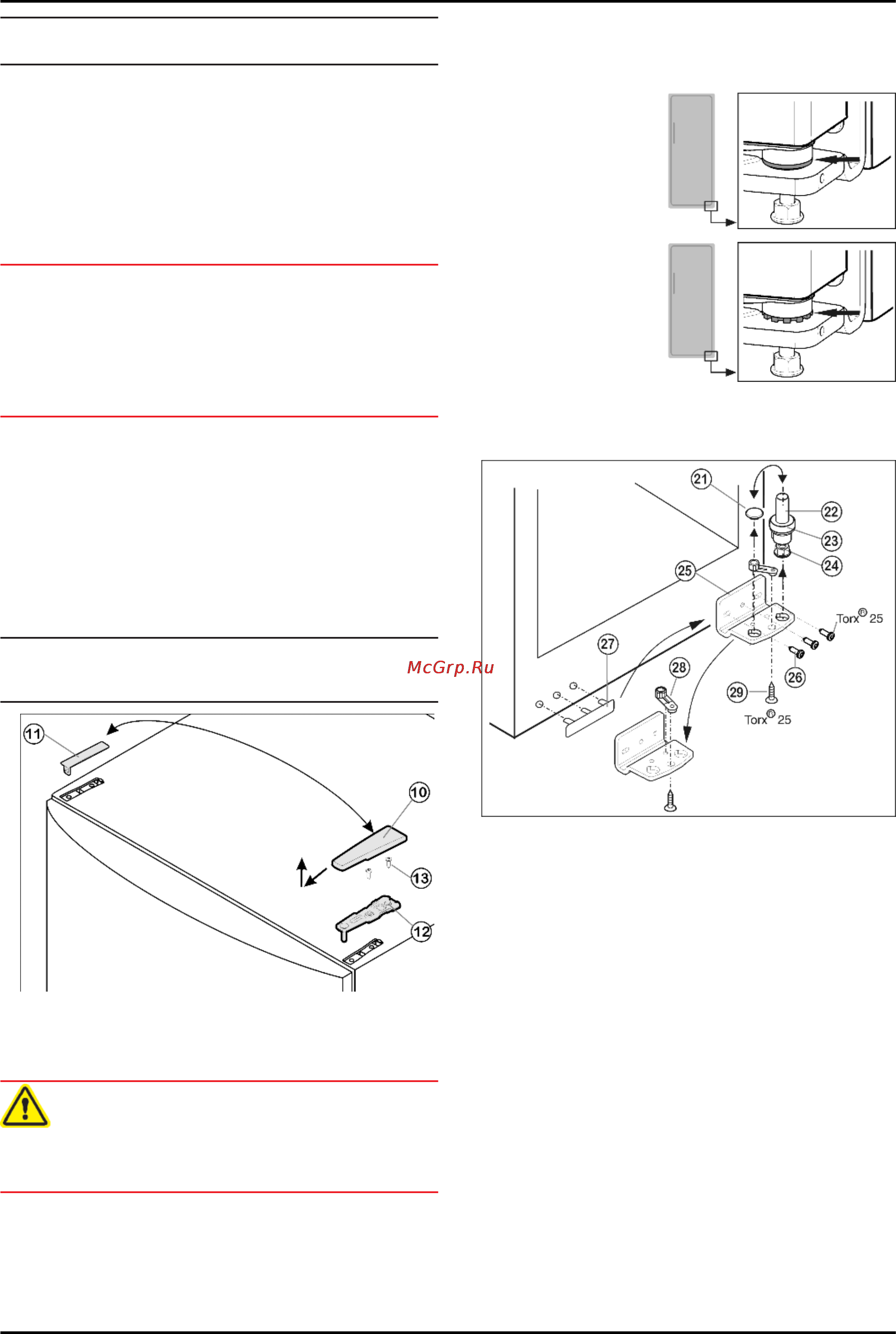

Fig. 4
u
Закройте дверцу.
u
Потяните крышку
Fig. 4 (10)
вперед и вверх.
u
Снимите крышку
Fig. 4 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx® 25)
Fig. 4 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.2 Как отличить опорные детали
Некоторые устройства снабжены регулятором высоты на
опорном винте нижнего опорного кронштейна.
u
Для устройств без
регулировки по
высоте далее с пункта
(см. 4.3.3) .
u
Для устройств с регу-
лировкой по высоте
далее с пункта.
(см. 4.3.4)
4.3.3 Перестановка опорных деталей
для устройств без регулировки по высоте
Fig. 5
u
Извлеките опорный винт
Fig. 5 (22)
в комплекте с
шайбой
Fig. 5 (23)
и регулируемой опорой
Fig. 5 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 5 (21)
.
u
Открутите
Fig. 5 (26)
опорный кронштейн
Fig. 5 (25)
.
u
Открутите
Fig. 5 (29)
опорную деталь
Fig. 5 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 5 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 5 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 5 (22)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.4 Перестановка опорных деталей
для устройств с регулировкой по высоте
