u
Снова слегка наклоните
устройство назад и снова
установите опорный
палец

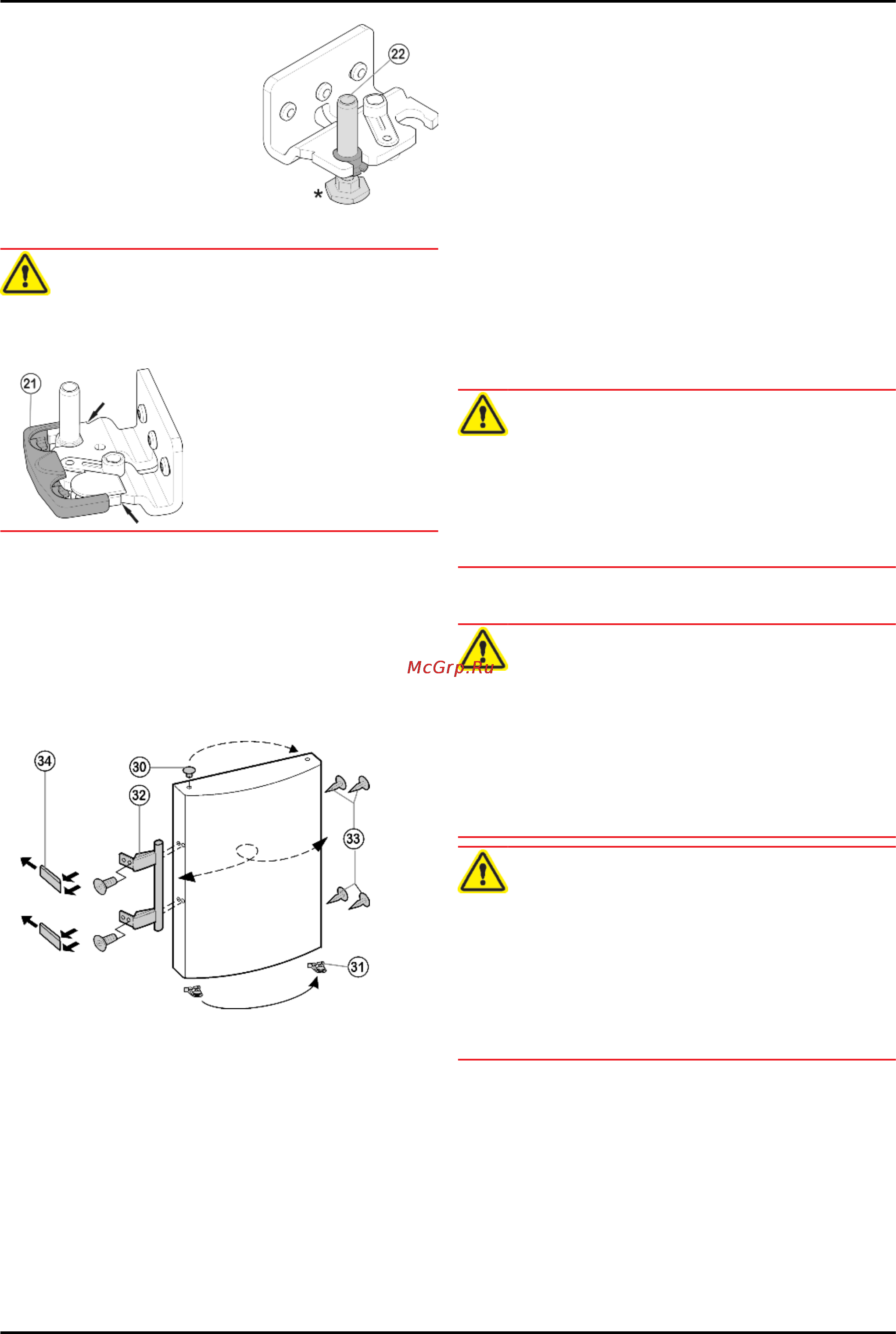

Fig. 7 (22)
. Зазу-
брина должна быть
расположена спереди.
u
Установите крышку
Fig. 6 (27)
на противопо-
ложной стороне.*
Fig. 7
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21)
на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 6 (20)
.
4.1.5 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный
зажим
Fig. 8 (31)
и переставьте его на новую сторону
шарнира.
u
Извлеките пробки
Fig. 8 (30)
из опорных втулок дверцы и
переставьте.
Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и прижимные
пластины
Fig. 8 (34)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
палец
Fig. 6 (22)
.
u
Закройте дверь.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10)
на
средний опорный кронштейн
Fig. 5 (13)
.
u
Вставьте средний опорный палец
Fig. 5 (11)
на новой
стороне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
4.1.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx 25)
Fig. 4 (4)
. При необходимости проде-
лайте отверстия или используйте аккумуляторную
отвертку.
u
Наденьте и защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
на противоположной стороне снаружи.
4.1.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (23)
и среднем опорном кронштейне
Fig. 5 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 6 (23)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.2 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды разре-
шается выполнять только квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
