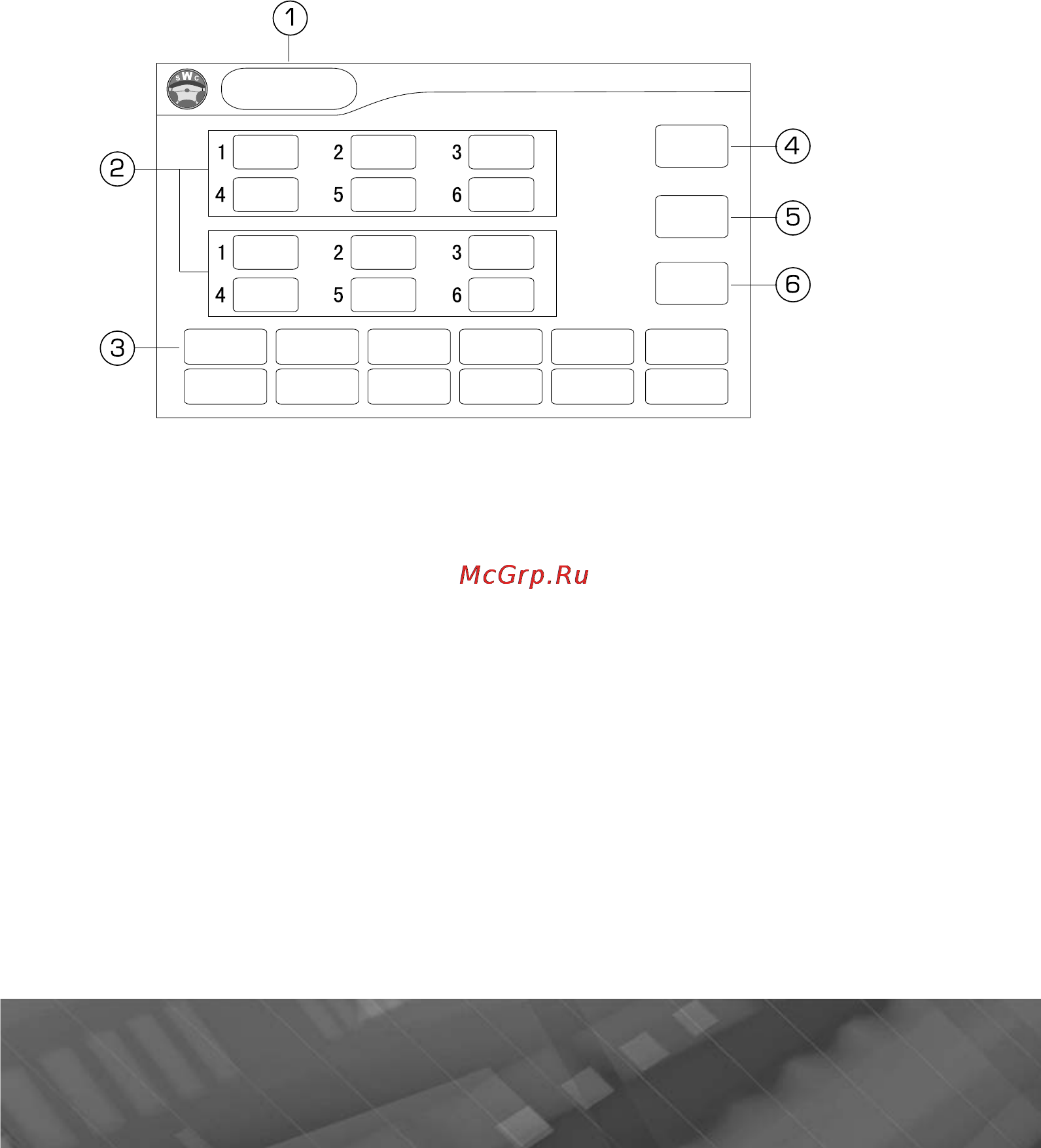

Для правильного подключения штатного резистивного пульта ДУ проконсуль тируйтесь с официальным дилером вашего автомобиля или обратитесь в серти фицированный установочный центр Примечание Рабочий диапазон напряжений провод KEY А и KEY В при под ключенных кнопках пульта WHEEL KEY А и WHEEL KEY В от 0 3 до 5 В Минимальная разница рабочих напряжений которые устанавливаются на выхо де пульта после нажатия кнопок должна составлять не менее 0 3 В иначе в не которых случаях кнопки могут восприниматься как одна При необходимости переключения устройства в режим SWC нажмите кнопку MODE 15 на пульте ДУ стр 8 или кнопку MENU 2 на передней панели стр 6 или иконку 5ШС коснитесь области А стр 10 и нажмите в меню режимов 1 Нажмите для выхода в меню режимов 2 Иконки отображения величин рабочих напряжений кнопок и функций назначен ных кнопкам управления на рулевом колесе 3 Иконки функций назначаемых кнопкам управления на рулевом колесе 4 Иконка включения режима назначения функций кнопкам управления 5 Иконка сброса функций уже назначенных кнопкам управления 6 Иконка подтверждения соответствия выбранных функций кнопкам на пульте управления Процедура программирования кнопок управления воспроизведением 1 Поочередно нажимайте кнопки управления воспроизведением на рулевом ко лесе Величина рабочих напряжений каждой из этих кнопок появится в иконках 2 стр 38 2 Нажмите иконку Назначить стр 38 После этого нажмите одну из иконок 2 стр 38 и иконку функции 3 стр 38 которую необходимо назначить данной кнопке 38 PROLOGY MDN 2680T
