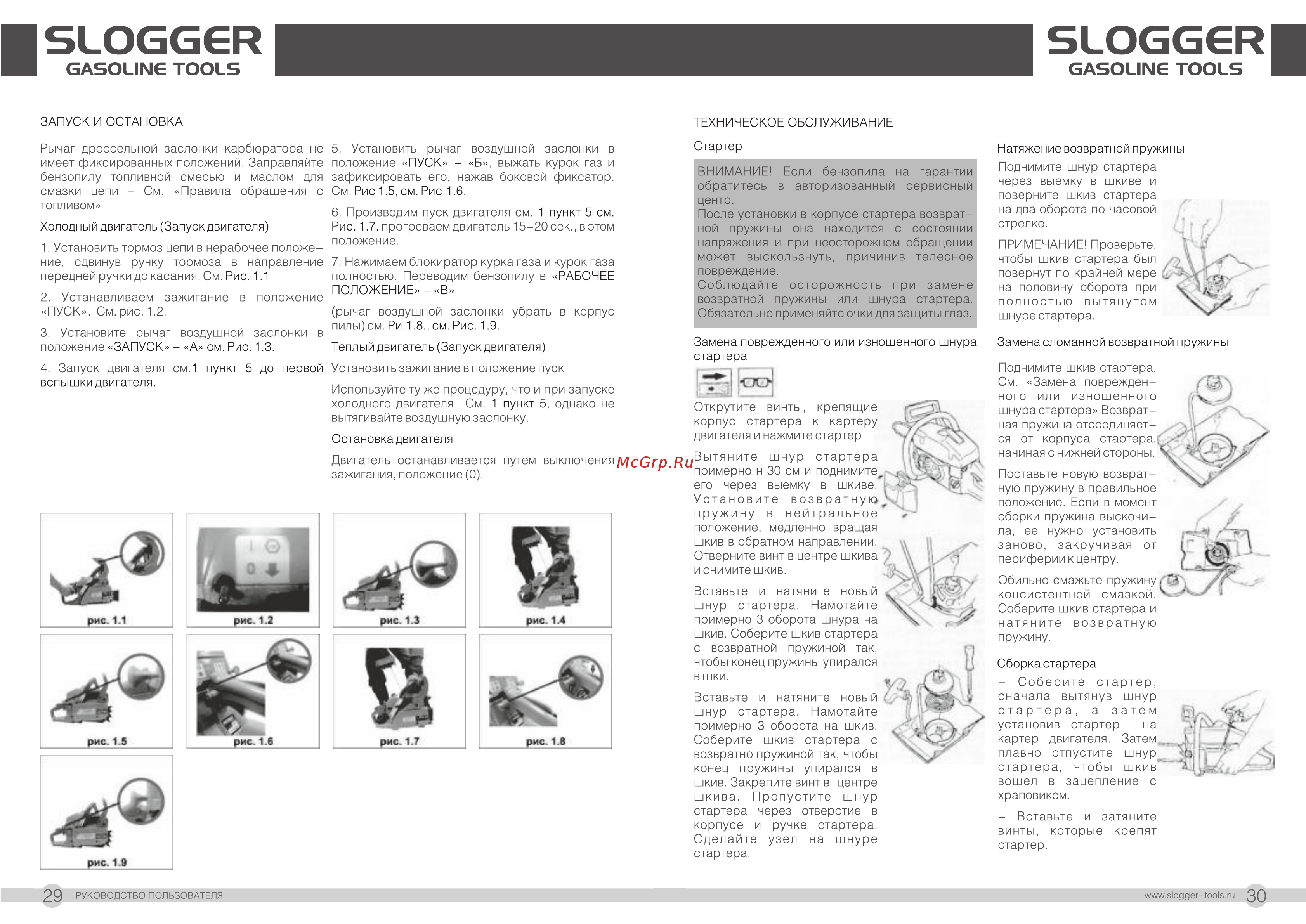

SLOGGGR SLOGGGR GASOLINE TOOLS GASOLINE TOOLS ЗАПУСК И ОСТАНОВКА Рычаг дроссельной заслонки карбюратора не имеет фиксированных положений Заправляйте бензопилу топливной смесью и маслом для смазки цепи См Правила обращения о топливом Холодный двигатель Запуск двигателя ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 5 Установить рычаг воздушной заслонки в положение ПУСК Б выжать курок газ и зафиксировать его нажав боковой фиксатор См Рис 1 5 см Рис 1 6 6 Производим пуск двигателя см 1 пункт 5 см Рис 1 7 прогреваем двигатель 15 20 сек в этом положение 1 Установить тормоз цепи в нерабочее положе ние сдвинув ручку тормоза в направление 7 Нажимаем блокиратор курка газа и курок газа передней ручки до касания См Рис 1 1 полностью Переводим бензопилу в РАБОЧЕЕ ПОЛОЖЕНИЕ В 2 Устанавливаем зажигание в положение ПУСК См рис 1 2 рычаг воздушной заслонки убрать в корпус пилы см Ри 1 8 см Рис 1 9 3 Установите рычаг воздушной заслонки в положение ЗАПУСК А см Рис 1 3 Теплый двигатель Запуск двигателя 4 Запуск двигателя см 1 пункт 5 до первой Установить зажигание в положение пуск вспышки двигателя Используйте ту же процедуру что и при запуске холодного двигателя См 1 пункт 5 однако не вытягивайте воздушную заслонку Остановка двигателя Двигатель останавливается путем выключения зажигания положение 0 Стартер ВНИМАНИЕ Если бензопила на гарантии обратитесь в авторизованный сервисный центр После установки в корпусе стартера возврат ной пружины она находится с состоянии напряжения и при неосторожном обращении может выскользнуть причинив телесное повреждение Соблюдайте осторожность при замене возвратной пружины или шнура стартера Обязательно применяйте очки для защиты глаз Замена поврежденного или изношенного шнура стартера Открутите винты крепящие корпус стартера к картеру двигателя и нажмите стартер Вытяните шнур стартера примерно н 30 см и поднимите его через выемку в шкиве Установите возвратную пружину в нейтральное положение медленно вращая шкив в обратном направлении Отверните винт в центре шкива и снимите шкив Вставьте и натяните новый шнур стартера Намотайте примерно 3 оборота шнура на шкив Соберите шкив стартера с возвратной пружиной так чтобы конец пружины упирался в шки Вставьте и натяните новый шнур стартера Намотайте примерно 3 оборота на шкив Соберите шкив стартера с возвратно пружиной так чтобы конец пружины упирался в шкив Закрепите винт в центре шкива Пропустите шнур стартера через отверстие в корпусе и ручке стартера Сделайте узел на шнуре стартера 29 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Натяжение возвратной пружины Поднимите шнур стартера через выемку в шкиве и поверните шкив стартера на два оборота по часовой стрелке ПРИМЕЧАНИЕ Проверьте чтобы шкив стартера был повернут по крайней мере на половину оборота при полностью вытянутом шнуре стартера Замена сломанной возвратной пружины Поднимите шкив стартера См Замена поврежден ного или изношенного шнура стартера Возврат ная пружина отсоединяет ся от корпуса начиная с нижней стороны Поставьте новую возврат ную пружину в правильное положение Если в момент сборки пружина выскочи ла ее нужно установить заново закручивая от периферии к центру Обильно смажьте пружину консистентной смазкой Соберите шкив стартера и натяните возвратную пружину Сборка стартера Соберите стартер сначала вытянув шнур стартера а затем установив стартер на картер двигателя Затем плавно отпустите шнур стартера чтобы шкив вошел в зацепление с храповиком Вставьте и затяните винты которые крепят стартер www slogger tools ru
