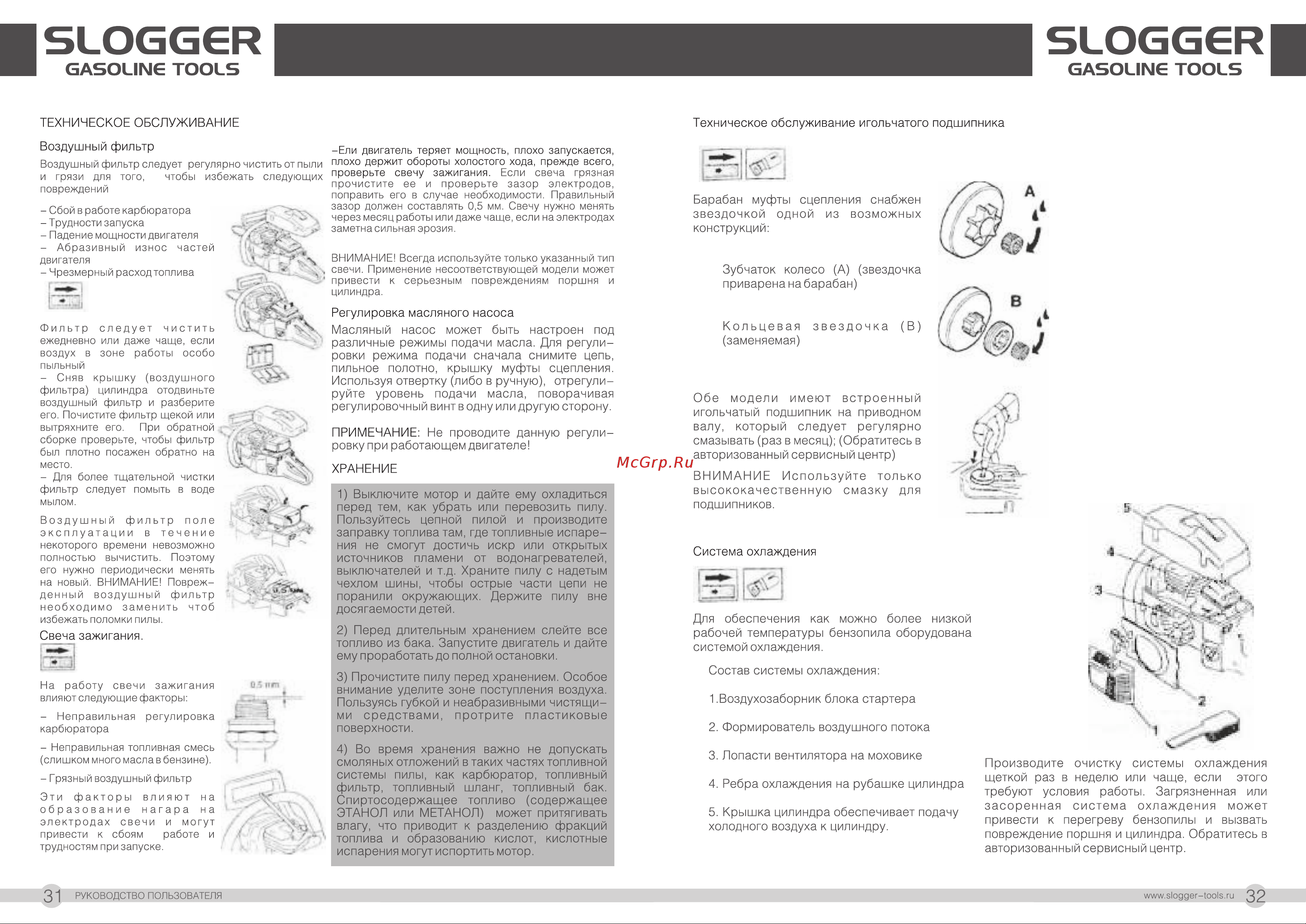

SLOGGGR SLOGGGR GASOLINE TOOLS GASOLINE TOOLS ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Техническое обслуживание игольчатого подшипника Воздушный фильтр Ели двигатель теряет мощность плохо запускается Воздушный фильтр следует регулярно чистить от пыли плохо держит обороты холостого хода прежде всего и грязи для того чтобы избежать следующих проверьте свечу зажигания Если свеча грязная прочистите ее и проверьте зазор электродов повреждений поправить его в случае необходимости Правильный зазор должен составлять 0 5 мм Свечу нужно менять Сбой в работе карбюратора через месяц работы или даже чаще если на электродах Т рудности запуска заметна сильная эрозия Падение мощности двигателя Абразивный износ частей ВНИМАНИЕ Всегда используйте только указанный тип двигателя свечи Применение несоответствующей модели может Чрезмерный расход топлива привести к серьезным повреждениям поршня и цилиндра Регулировка масляного насоса Масляный насос может быть настроен под различные режимы подачи масла Для регули ровки режима подачи сначала снимите цепь пильное полотно крышку муфты сцепления Используя отвертку либо в ручную отрегули руйте уровень подачи масла поворачивая регулировочный винт в одну или другую сторону Фильтр следует чистить ежедневно или даже чаще если воздух в зоне работы особо пыльный Сняв крышку воздушного фильтра цилиндра отодвиньте воздушный фильтр и разберите его Почистите фильтр щекой или вытряхните его При обратной сборке проверьте чтобы фильтр был плотно посажен обратно на место Для более тщательной чистки фильтр следует помыть в воде мылом ПРИМЕЧАНИЕ Не проводите данную регули ровку при работающем двигателе ХРАНЕНИЕ 1 Выключите мотор и дайте ему охладиться перед тем как убрать или перевозить пилу Пользуйтесь цепной пилой и производите заправку топлива там где топливные испаре ния не смогут достичь искр или открытых источников пламени от водонагревателей выключателей и т д Храните пилу с надетым чехлом шины чтобы острые части цепи не поранили окружающих Держите пилу вне досягаемости детей Воздушный фильтр поле эксплуатации в течение некоторого времени невозможно полностью вычистить Поэтому его нужно периодически менять на новый ВНИМАНИЕ Повреж денный воздушный фильтр необходимо заменить чтоб избежать поломки пилы 2 Перед длительным хранением слейте все топливо из бака Запустите двигатель и дайте ему проработать до полной остановки Свеча зажигания На работу свечи зажигания влияют следующие факторы Неправильная регулировка и I карбюратора Неправильная топливная смесь слишком много масла в бензине Грязный воздушный фильтр Эти факторы влияют на образование нагара на электродах свечи и могут привести к сбоям работе и трудностям при запуске 3 I РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ г 3 _ 3 Прочистите пилу перед хранением Особое внимание уделите зоне поступления воздуха Пользуясь губкой и неабразивными чистящи ми средствами протрите пластиковые поверхности 4 Во время хранения важно не допускать смоляных отложений в таких частях топливной системы пилы как карбюратор топливный фильтр топливный шланг топливный бак Спиртосодержащее топливо содержащее ЭТАНОЛ или МЕТАНОЛ может притягивать влагу что приводит к разделению фракций топлива и образованию кислот кислотные испарения могут испортить мотор 55 ф Барабан муфты сцепления снабжен звездочкой одной из возможных конструкций Зубчаток колесо А приварена на барабан Колвцевая заменяемая звездочка звездочка В Обе модели имеют встроенный игольчатый подшипник на приводном валу который следует регулярно смазывать раз в месяц Обратитесь в авторизованный сервисный центр ВНИМАНИЕ Используйте высококачественную смазку подшипников только для Система охлаждения Для обеспечения как можно более низкой рабочей температуры бензопила оборудована системой охлаждения Состав системы охлаждения 1 Воздухозаборник блока стартера 2 Формирователь воздушного потока 3 Лопасти вентилятора на моховике 4 Ребра охлаждения на рубашке цилиндра 5 Крышка цилиндра обеспечивает подачу холодного воздуха к цилиндру Производите очистку системы охлаждения щеткой раз в неделю или чаще если этого требуют условия работы Загрязненная или засоренная система охлаждения может привести к перегреву бензопилы и вызвать повреждение поршня и цилиндра Обратитесь в авторизованный сервисный центр www slogger tools ru 32
