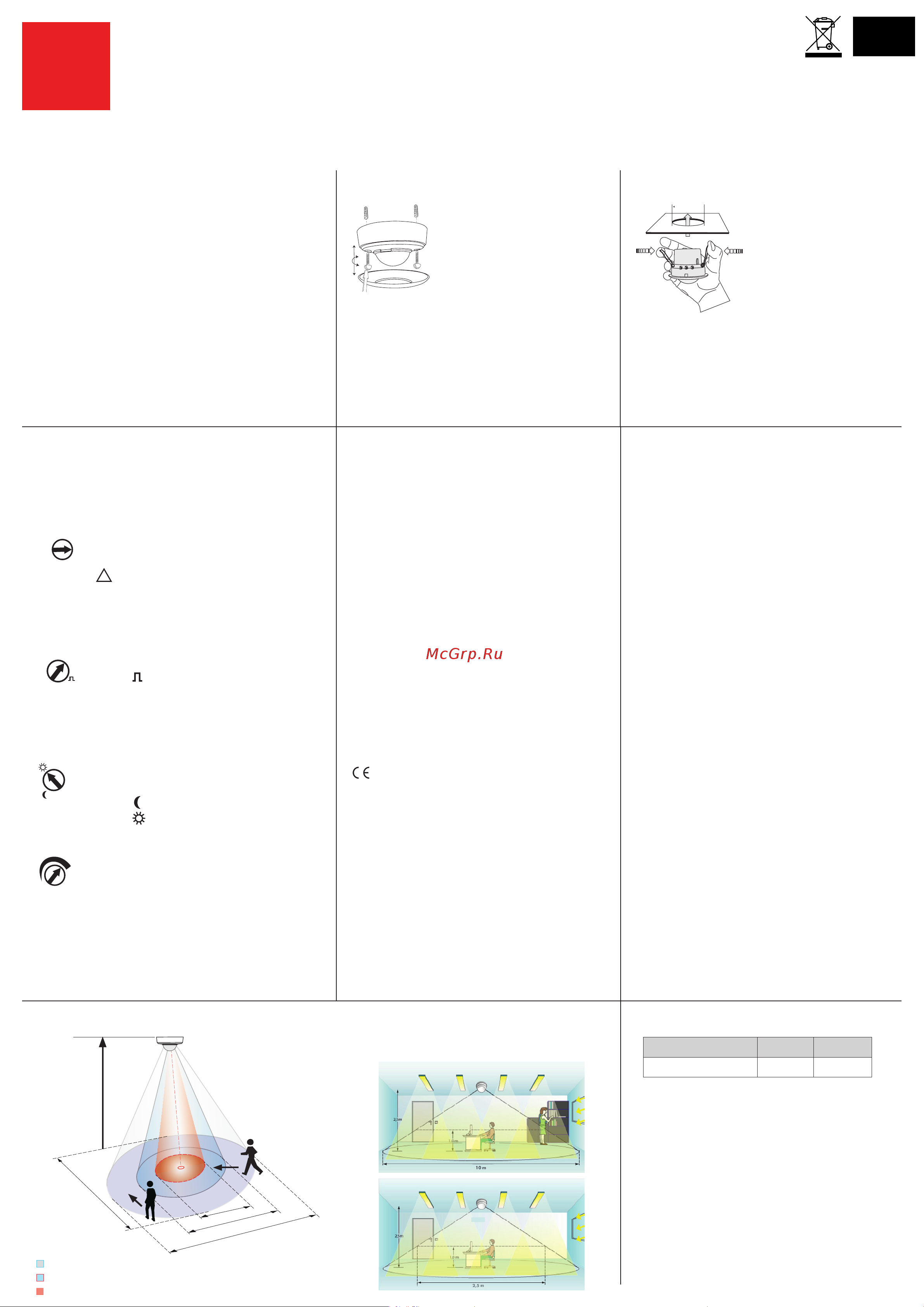

4m
Инструкция по установке и эксплуатации
2a.
Установка LUXOMAT
®
PD3-1C-SM
2b.
Установка
LUXOMAT
®
PD3-1C-FC
Датчик и блок питания в одном корпусе
Напряжение сети:
230 В~ ±10 %
Потребляемая мощность:
< 1Вт
Температура окружающей среды:
-25°C до +50°C
Степень защиты/класс:
SM IP44, FC IP20 / II
Настройки: Потенциометром, DIP-переключателем,
Зона обнаружения:
по кругу 360°
Дальность действия Ø H 2,50 м / T = 18°C:
присутствие 4м. / перпендикулярно 10м. / фронтально 6м.
Рекомендуемая высота монтажа: 2 - 3м.
Измерение освещенности: смешанный свет, дневной свет
+ искусственный свет
Уровень освещенности: 10 - 2000 Люкс
•
Канал для управления освещением
Тип контакта: нормально открытый / вольфрамовый
контакт
Подключаемая нагрузка:2000 Вт cos =1 /1000 ВА cos = 0.5,
µ-Contact
Таймер:
30 сек. - 30 мин. / Тест
AP
Размеры H x Ø [мм] DE
PD3-1C 52 x 106 84.5 x 80
Видимая часть устройства при встраивании в потолок
15 x 80 мм
Декларация соответствия: Изделие соответствует
регламентам низковольтного оборудования 2006/95/EC и
регламенту EMV 2004/108/EC.
4.
Технические характеристики
PD3-1C
5. Устранение неисправностей
Датчик устанавливается на твердой
и ровной поверхности. Перед
установкой необходимо снять
круглую крышку- кольцо (поверните
против часовой стрелки).
Подключите провода в соответствии со схемами
подключения и закрепите датчик 2-мя винтами к
потолку, как это показано на рисунке. После
установки вставьте обратно линзу и
зафиксируйте поворотом по часовой стрелке.
1. Подготовка к уcтановке
Этот датчик был
специально разработан
для монтажа в подвесные
потолки.
Сначала в потолке
необходимо вырезать
круглое отверстие
диаметром 68мм.
Подключите провода в соответствии со
схемами подключения и вставьте датчик в
отверстие, как показано на рисунке.
Зафиксируйте его с помощью пружинного
зажима.
7. Артикул / Номер детали
6. Зоны покрытия
1
2
3. Ввод в эксплуатацию / Настройки
Режим инициализации
После 60 сек. инициализации/самотестирования датчик
LUXOMAT® PD2-M-1C готов к работе.
INI-OFF / ON
Вы можете настроить, остается ли датчик включен
или выключен в течение первых 60 секунд режима
инициализации.
Внимание: Во время INI-OFF датчик не
включается, после подключения питания.
Обнаружение движения через 60 секунд после
включения пиания.
Настройка времени
Время задержки выключения может быть задано
впределах от 30 сек до 30 минут.
Символ : импульс < 1сек.
Символ TEST: тестовый режим
(При движении включается свет в течение 1 сек.,
выключаеться в течение 2 секунд, независимо от
уровня освещенности)
Регулировка освещенности
Порог светового значения для включения
освещения может быть установлен в диапазоне от
10 до 2000 Люкс
Символ
:
Ночной режим
Символ : Дневной/ночной режим
Регулировка чувствительности
Регулировка чувствительности для исключения
источников помех.
Макс:
для внутреннего использования
(Обнаружение малейших движений)
Мин:
для наружного использования
(Исключение источников помех)
120
60
50
40
30
15
10
A
16
10
5
2
1
30
15
TEST
2000
1200
600
200
40
5
макс.
мин.
2
4
6
8
12
30
сек
30мин
TE
1мин
ST
2000
1200
600
200
40
10 m
6 m
4 m
10 m
360°
2.50 m
1
2
3
3
Наименование
SM FC
PD3-1C 92194 92197
68 мм
INI-
ON
INI-
OFF
!
B.E.G.
LUXOMAT
®
PD3-1C
RUS
Работа с напряжением 230В может
осуществляться только
квалифицированным специалистом
или проинструктированным
человеком под руководством
квалифицированного и опытного
электрика в соответствии с
правилами электробезопасности.
Перед установкой убедитесь, что
электропитание отключено!
Данное устройство не подходит
для безопасного отключения
электросети.
1.
Лампа не загорается
Возможен дефект лампы:
замените лампу
Нет подключение к сети/мощность:
Пусть квалифицированный электрик проверит
надежность соединения и сетевой предохранитель
Неправильная установка сумеречного порога:
Правильная установка порога
Линзе сенсора припятствует грязь или другие обьекты:
Очистите линзы, удалите объекты
2.
Лампа включается слишком поздно или слишком
малая дальность обнаружения
LUXOMAT
®
PD3N установлен слишком высоко:
См. таблицу монтажных высот. Правильный
монтаж при необходимости.
3.
Свет включен постоянно
Обнаружение непрерывной тепловой активности т.е.:вентилятор,
центральное отопление, животные в пределах зоны обнаружения:
Удалите источник тепла. Проверьте правильное
функционирование LUXOMAT® PD3N, закрыв линзу-
френеля. После истечения таймера задержки, PD3N
должен выключить освещение.
LUXOMAT
®
PD3N подключен параллельно с ручным
выключателем:
4.
Непреднамеренные переключения света:
Движения теплового источника в пределах зоны
Движение в перпендикулярном направлении
Движение по направлению к датчику
Работа за столом
