IR-PD3N
IR-PD-Mini
2
1
2a
4
3
5
3.
Ввод в эксплуатацию / Настройки
Настройка времени “мин/сек”
Время может быть установлено на величину в
диапазоне от 30 секунд до 30 минут.
Символ : импульс< 1сек.
Символ TEST: тестовый режим
(При движении включается свет в течение 1 сек.,
выключаеться в течение 2 секунд, независимо от уровня
освещенности)
Определение текущего уровня освещенности
Установите потенциометр 2 в положение «TEST» и
вращайте потенциометр 1 до тех пор, пока зеленый
светодиод не будет гореть постоянно. Данные на
потенциометре 1 и будут означать текущую
освещенность.
Сумеречный выключатель “Lux”
Порог светового значения для включения освещения
может быть установлен в диапазоне от 10 до 2000
Люкс
Символ
: Дневной/ночной режим
4.
Ввод в эксплуатация пульта дистанционного управления
LUXOMAT® IR-PD3N (опционально)
1.
Проверьте батарейку:
Откройте отсек с батарейкой, одновременным
нажатием на пластиковые пружины и извлеките
держатель батарейки.
2.
Сброс настроек. Заводские настройки
Сброс: “заводские настройки” вызывает “сброс”
устройства. Это означает, что все режимы
активируются в это время и устаавливаються
заводские настройки (быстро мигают все
светодиоды в течение 5 секунд).
ВНИМАНИЕ: Настройки с пульта дистанционного
управления отменяют настройки, установленные
потенциометрами.
LUXOMAT
®
PD3N-1C
Опции:

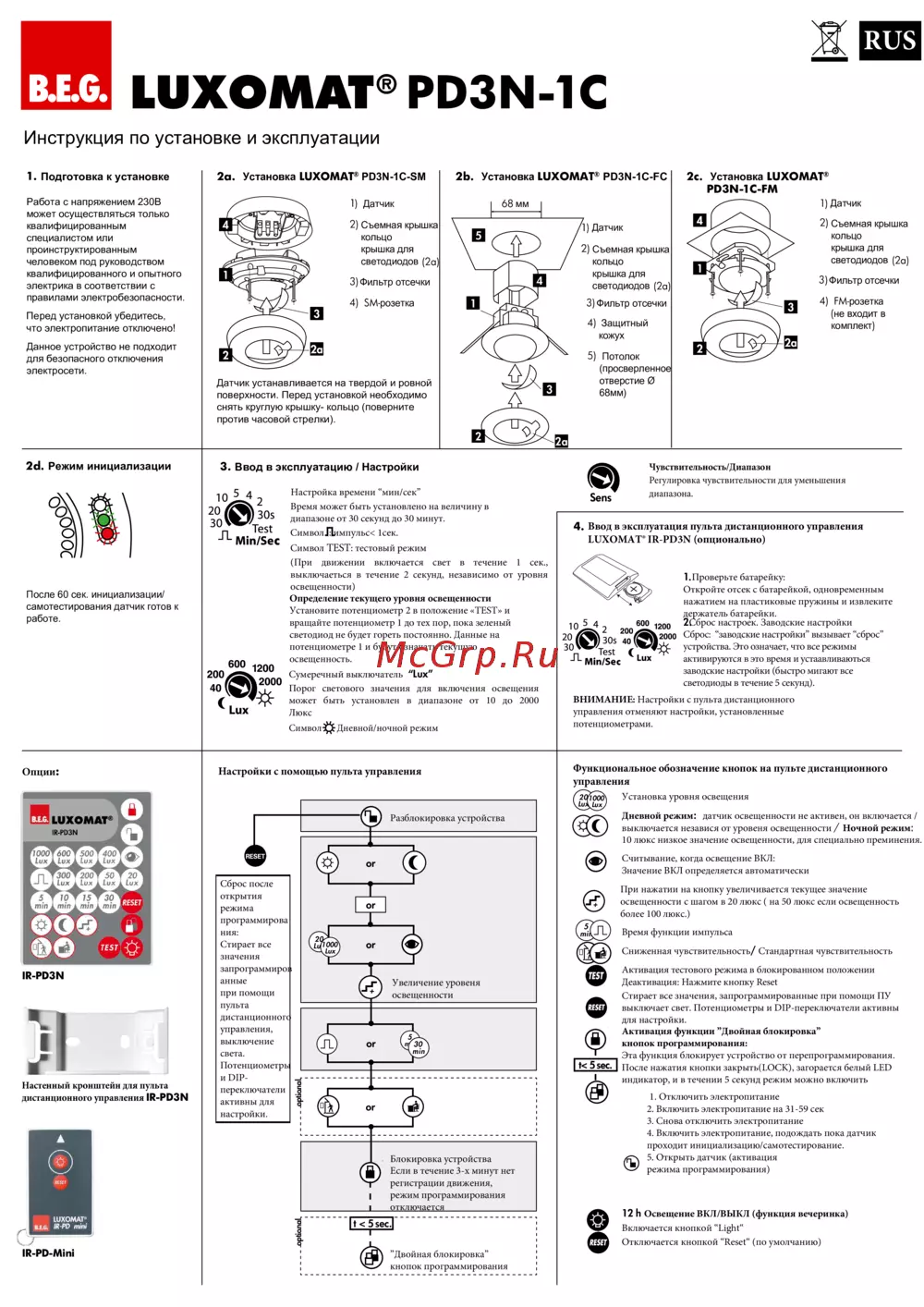

Инструкция по установке и эксплуатации
RUS
Установка уровня освещения
Дневной режим: датчик освещенности не активен, он включается /
выключается независя от уровеня освещенности /
Ночной режим:
10 люкс низкое значение освещенности, для специально преминения.
Считывание, когда освещение ВКЛ:
Значение ВКЛ определяется автоматически
При нажатии на кнопку увеличивается текущее значение
освещенности с шагом в 20 люкс ( на 50 люкс если освещенность
более 100 люкс.)
Время функции импульса
Сниженная чувствительность/ Стандартная чувствительность
Активация тестового режима в блокированном положении
Деактивация: Нажмите кнопку Reset
Стирает все значения, запрограммированные при помощи ПУ
выключает свет. Потенциометры и DIP-переключатели активны
для настройки.
Активация функции ”Двойная блокировка”
кнопок программирования:
Эта функция блокирует устройство от перепрограммирования.
После нажатия кнопки закрыть(LOCK), загорается белый LED
индикатор, и в течении 5 секунд режим можно включить
1. Отключить электропитание
2. Включить электропитание на 31-59 сек
3. Снова отключить электропитание
4. Включить электропитание, подождать пока датчик
проходит инициализацию/самотестирование.
5. Открыть датчик (активация
режима программирования)
12 h Освещение ВКЛ/ВЫКЛ (функция вечеринка)
Включается кнопкой “Light“
Отключается кнопкой “Reset“ (по умолчанию)




Функциональное обозначение кнопок на пульте дистанционного
управления
68 мм
Sens
max
50
Lux
1500
Lux
ON
OFF
1)
Датчик
2)
4)
FM-розетка
(не входит в
комплект)
1)
Датчик
2)
Съемная крышка
кольцо
крышка для
светодиодов
(2a)
3)
Фильтр отсечки
4)
SM-розетка
2a.
Установка LUXOMAT
®
PD3N-1C-SM
2c.
Установка
LUXOMAT
®
PD3N-1C-FM
1.
Подготовка к уcтановке
Работа с напряжением 230В
может осуществляться только
квалифицированным
специалистом или
проинструктированным
человеком под руководством
квалифицированного и опытного
электрика в соответствии с
правилами электробезопасности.
Перед установкой убедитесь,
что электропитание отключено!
Данное устройство не подходит
для безопасного отключения
электросети.
2b.
Установка
LUXOMAT
®
PD3N-1C-FC
Датчик устанавливается на твердой и ровной
поверхности. Перед установкой необходимо
снять круглую крышку- кольцо (поверните
против часовой стрелки).
4)
Защитный
кожух
5)
Потолок
(просверленное
отверстие Ø
68мм)
После 60 сек. инициализации/
самотестирования датчик готов к
работе.
2d. Режим инициализации
Настенный кронштейн для пульта
дистанционного управления IR-PD3N
5
min
Чувствительность/Диапазон
Регулировка чувствительности для уменьшения
диапазона.
Настройки с помощью пульта управления
Разблокировка устройства
or
or
or
or
or
Блокировка устройства
Если в течение 3-х минут нет
регистрации движения,
режим программирования
отключается
”Двойная блокировка”
кнопок программирования
Увеличение уровеня
освещенности




Сброс после
открытия
режима
программирова
ния:
Стирает все
значения
запрограммиров
анные
при помощи
пульта
дистанционного
управления,
выключение
света.
Потенциометры
и DIP-
переключатели
активны для
настройки.
5
min


max
50
Lux
1500
Lux
ON
OFF
t < 5 sec.
optionaloptional
1)
Датчик
2)
Съемная крышка
кольцо
крышка для
светодиодов
(2a)
Съемная крышка
кольцо
крышка для
светодиодов
(2a)
3)
Фильтр отсечки
3)
Фильтр отсечки
