Uniel UCHM131RC0808 [3/12] Диммер содержит следующие порты кнопки и индикаторы
![Uniel UCHM131RC0808 [3/12] Диммер содержит следующие порты кнопки и индикаторы](/views2/1867020/page3/bg3.png)
Руководство по эксплуатации 3

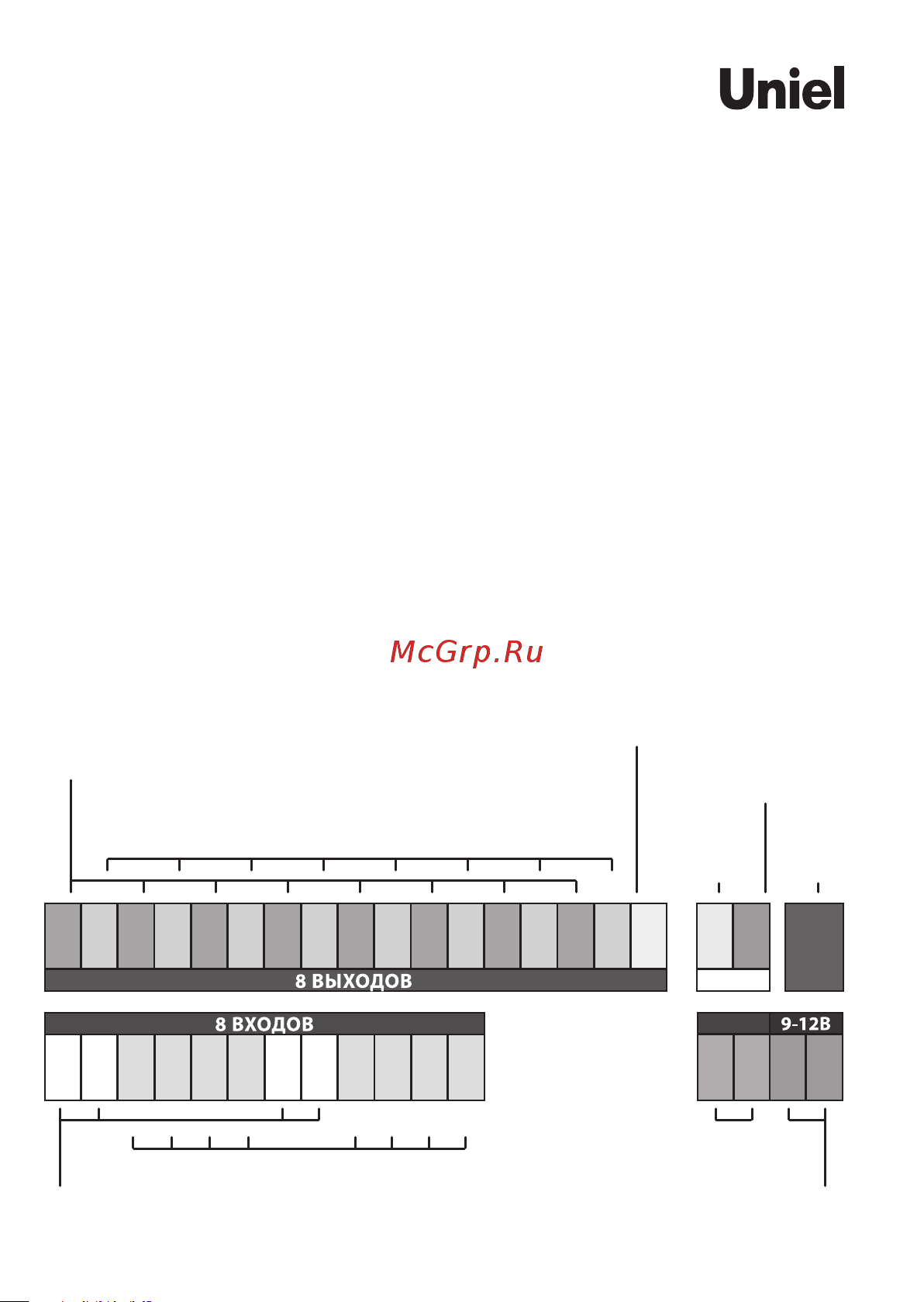

Диммер содержит следующие порты, кнопки и индикаторы:
1. 8 входов для подключения выключателей c нефиксируемым
контактом (кнопки).
2. 4 терминала для подключения нейтрали по входу.
3. Порты COMA и COMB для подключения преобразователя
RS485-USB или соединения с контроллерами.
4. Разъемы для подключения питающего напряжения 9–12 В.
5. Терминалы для подключения фазы.
6. Терминалы для подключения фазного провода лампы.
7. TALK – индикатор соединения (мигает при наличии связи с ком-
пьютером/контроллером).
8. ACTIV – индикатор состояния (мигает при подаче напряжения
питания 12 В).
9. ADDRESS BUTTON – кнопка адресации (используется при работе
с контроллерами).
10. NULL для подключения к общей нейтрали по выходу.
Терминалы для подключения
фазного провода лампы
Терминалы для подключения фазы
Терминалы для выключателей
Терминалы для нейтрали
А/В порт
для RS485
Напряжение
питания 9–12 В
Подключается к общей нейтрали на выходе
Индикатор
состояния
Индикатор
соединения
Кнопка
адреса-
ции
GND
GND
GND
GND
IO00
IO01
IO02
IO03
IO04
IO05
IO06
IO07
LED
TALK
ACTIV
OUT7
Phase
OUT6
Phase
OUT5
Phase
OUT4
Phase
OUT3
Phase
OUT2
Phase
OUT1
Phase
OUT0
Phase
NULL
RS485
COMB
COMA
~
~
Address
button
