Диммер ламп накаливания и галогенных ламп4

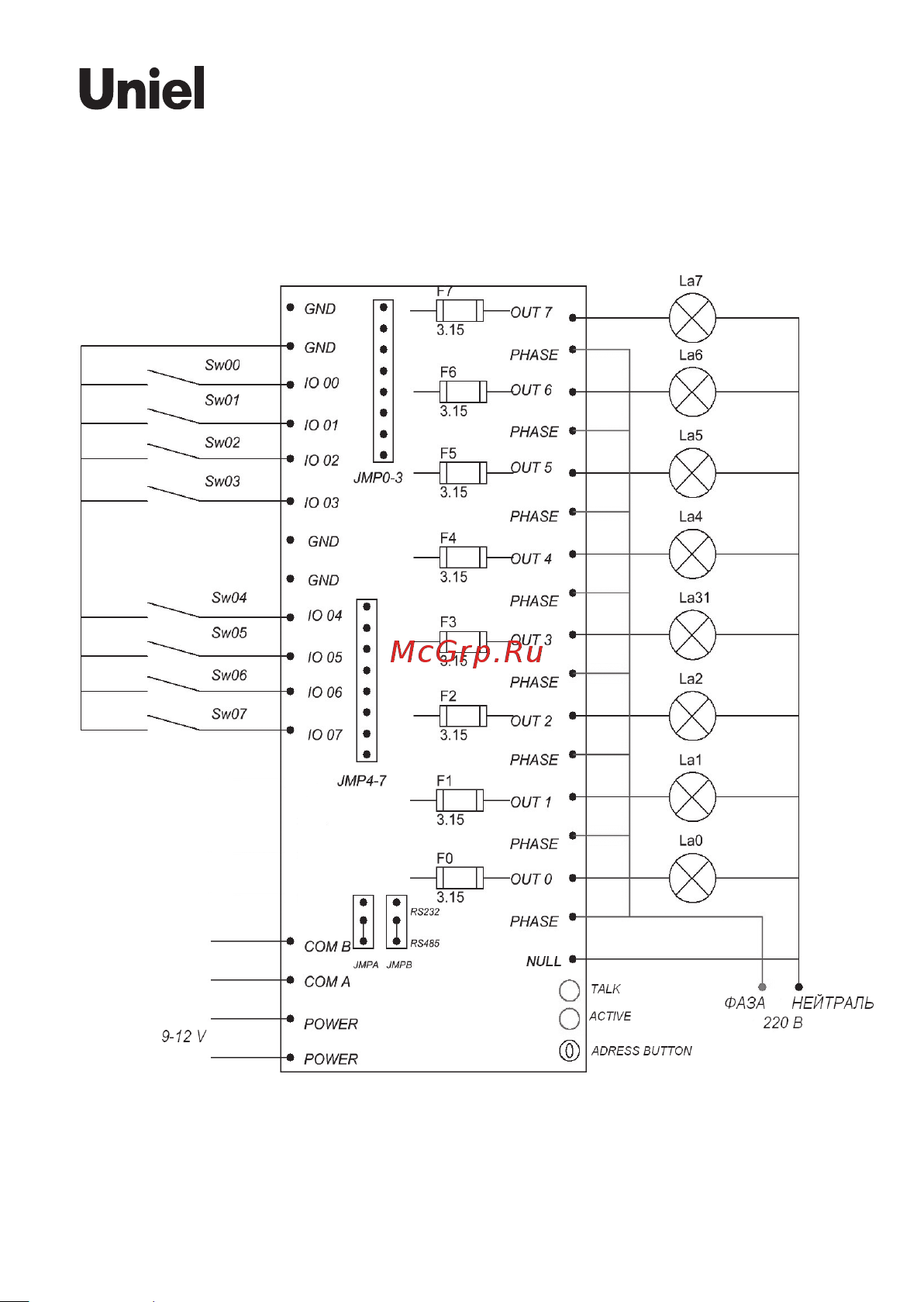

Схема подключения модуля
Подключите светильники и выключатели с нефиксированным кон-
тактом (кнопкой) согласно схеме.
• Входные контакты гальванически развязаны с сетью.
• На контакты подается +5 В через резистор 1 кОм, так что если
контакт соединить с землей резистором с сопротивлением
меньше 1 кОм (в частности, при замыкании выключателя это
