Viewsonic PJD8653WS [14/66] Подключение к видеоисточникам
![Viewsonic PJD8653WS [14/66] Подключение к видеоисточникам](/views2/1086735/page14/bge.png)
13

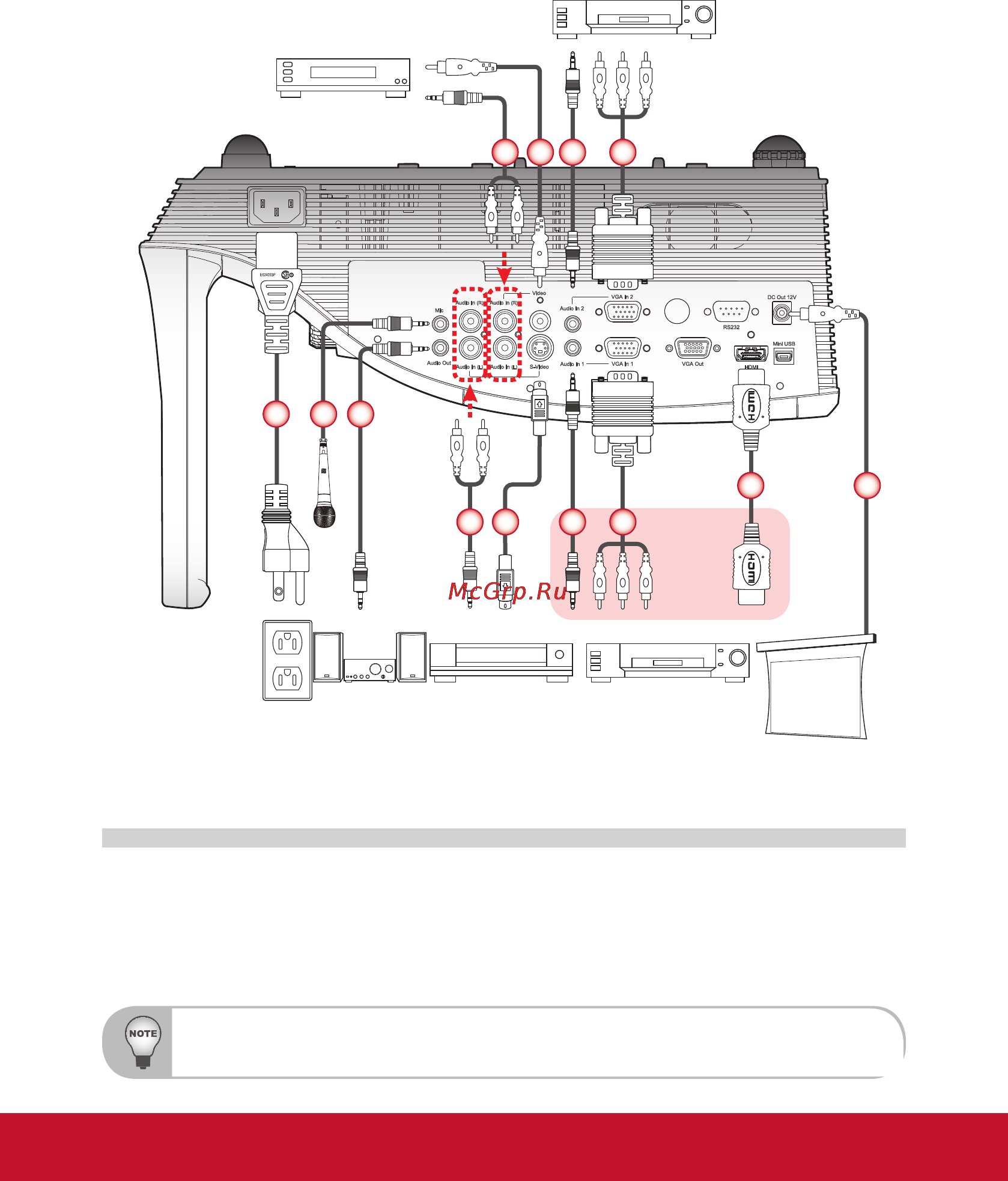

Подключение к видеоисточникам
1. Шнур питания
2. Кабель микрофона*
3. Аудиокабель со штекером и
разъемами RCA*
4. Кабель стандарта S-Video*
В связи с различными условиями использования в каждойстране, в некоторыхрегионах в комплект
поставки могут входить разные принадлежности.
* Заказная опция
5. Аудиокабель*
6. Кабель «VGA—HDTV (RCA)»*
7. Кабель HDMI*
8. Гнездо 12В* (пост.т.)
9. Кабель композитного видео*
LAN
DVD-плеер, телеприставка
Settop Box, HDTV приемник
Выход стандарта
S-Video
Выход Video
1
6
2
Выход +12В
Розетка питания
Аудиовыход
DVD-плеер, телеприставка
Settop Box, HDTV приемник
5
3 4 5 6
7 8
593
