Настройка фокуса проектора
Регулятор фокусировки
Чтобы сфокусировать изображение, вращайте кольцо фокусировки, пока
изображение не станет четким.
Настройка размера проецируемого изображения

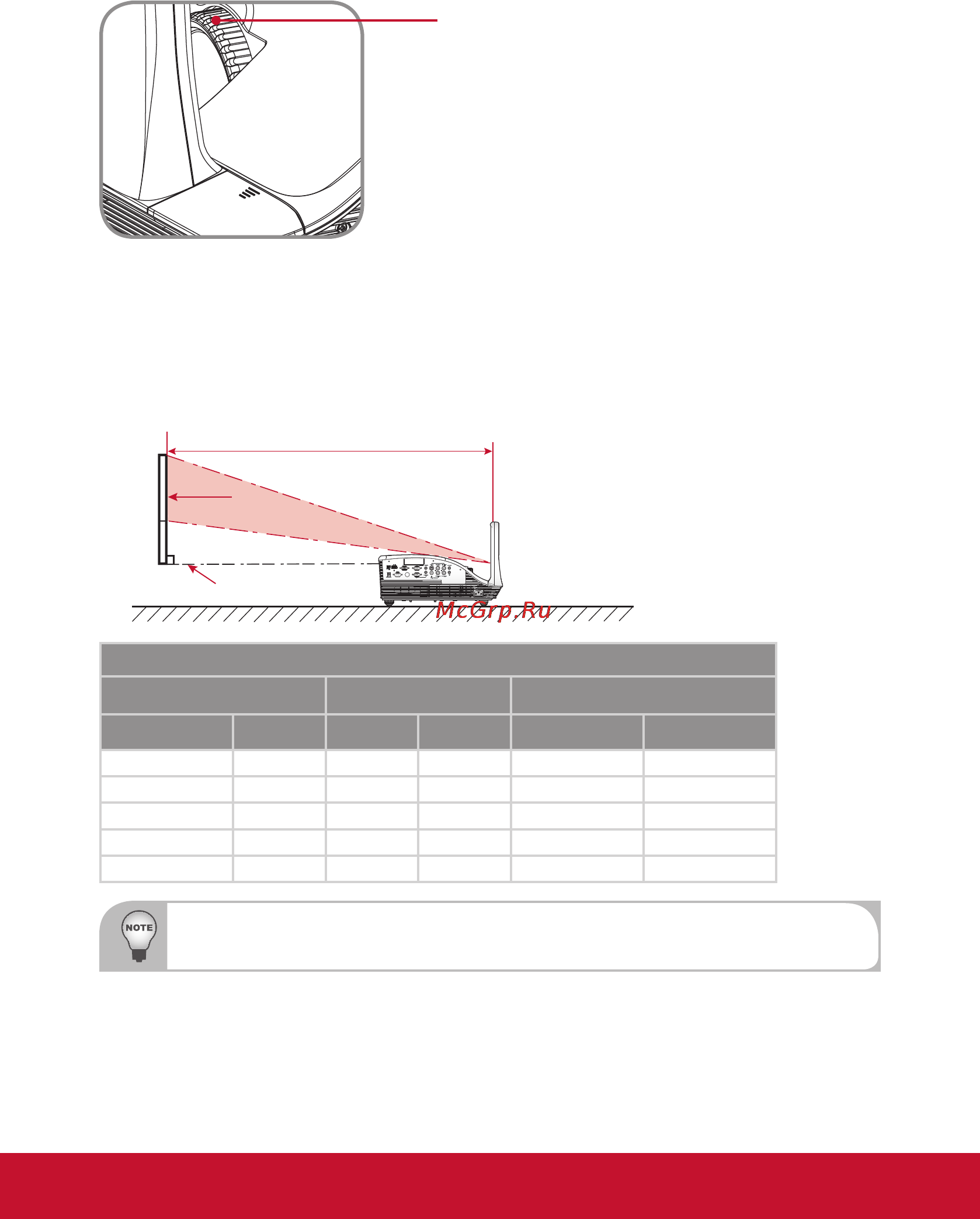

Для определения проекционного расстояния и размера изображения
воспользуйтесь приведенными ниже рисунком и таблицей.
y Настройка положения изображения по вертикали
Проекционное расстояние (A)
Проекционное
расстояние (B)
Экран
Серия WXGA
Экранный размер (16:10)
Проекционное
расстояние (A)
Проекционное расстояние (B)
Диагональ (в
дюймах)
мм дюймы мм дюймы мм
70 1778 20,4 517 7,2 182
80 2032 23,5 596 10,3 262
87,2 2215 25,8 655 12,6 320
90 2286 26,7 677 13,5 343
100 2540 29,9 759 16,7 424
Проекционное расстояние A (мм) = Размер экрана (мм) x 0,296; Допуск около 3,1%
Проекционное расстояние (655 мм) = Размер экрана (2215 мм) x 0,296
Следующая таблица приведена только для справки.
