PJL7211ViewSonic
7
Настройка
Настройка
Размещение

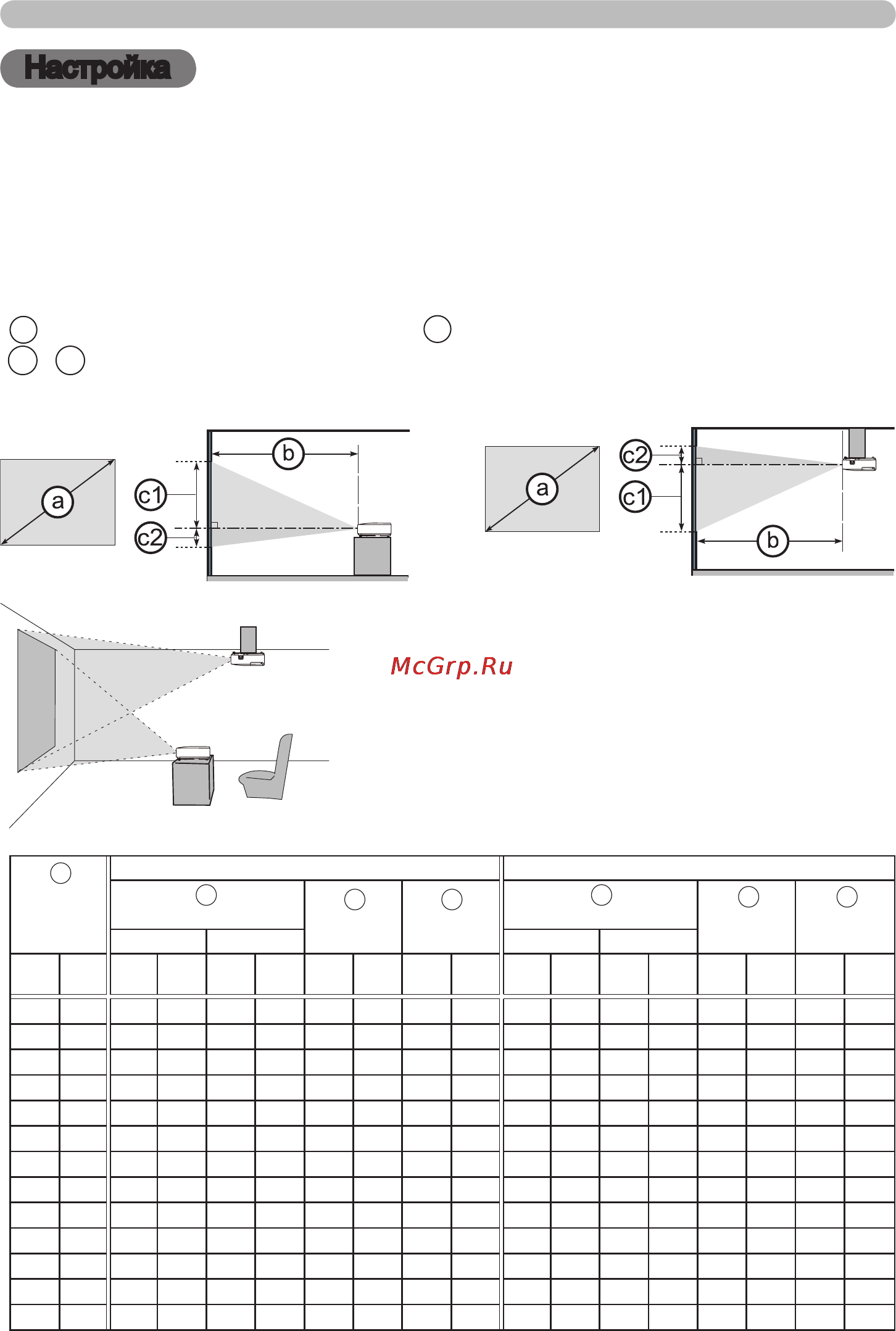

Смотрите схемы и таблицы ниже для определения размера экрана и
расстояния проекции.
Данные таблицы рассчитаны для полномасштабного экрана: 1024×768.
a Размер экрана (диагональ) b Дистанция проекции (±10%)
c1 , c2 Высота экрана (±10%)
Установите проектор в соответствии с окружающей средой и способом
применения.
На горизонтальной поверхности Подвешено на потолке
• Сохраняйте дистанцию в 30 см от сторон
проектора или других объектов, например, от
стен.
• Для особого типа монтажа, как, например,
расположение на потолке, вам могут
потребоваться специальные монтажные
приспособления и обслуживание. Перед
выполнением монтажа проконсультируйтесь у
продавца о типе монтажа вашего устройства.
Размер
экрана
(диагональ)
Пример для формата изображения 4:3
Пример для формата изображения 16:9
Расстояние от проектора до экрана
Высота
экрана
Высота
экрана
Расстояние от проектора до экрана
Высота
экрана
Высота
экрана
мин. макс. мин. макс.
тип
(дюймы)
м м
дюймы
м
дюймы
см
дюймы
см
дюймы
м
дюймы
м
дюймы
см
дюймы
см
дюймы
30 0,8 0,8 33 1,0 40 38 15 8 3 0,9 36 1,1 44 35 14 2 1
40 1,0 1,1 45 1,4 54 51 20 10 4 1,2 49 1,5 59 47 19 3 1
50 1,3 1,4 56 1,7 68 64 25 13 5 1,6 62 1,9 74 59 23 3 1
60 1,5 1,7 68 2,1 82 76 30 15 6 1,9 74 2,3 89 71 28 4 2
70 1,8 2,0 80 2,4 96 89 35 18 7 2,2 87 2,7 104 82 32 5 2
80 2,0 2,3 91 2,8 110 102 40 20 8 2,5 99 3,0 119 94 37 6 2
90 2,3 2,6 103 3,1 123 114 45 23 9 2,8 112 3,4 135 106 42 6 2
100
2,5 2,9 114 3,5 137 127 50 25 10 3,2 124 3,8 150 118 46 7 3
120
3,0 3,5 137 4,2 165 152 60 30 12 3,8 150 4,6 180 141 56 8 3
150
3,8 4,4 172 5,2 207 191 75 38 15 4,8 187 5,7 225 176 69 10 4
200
5,1 5,8 230 7,0 276 254 100 51 20 6,4 250 7,6 301 235 93 14 5
250
6,4 7,3 287 8,8 345 318 125 64 25 8,0 313 9,6 376 294 116 17 7
300 7,6 8,8 345 10,5 414 381 150 76 30 9,5 376 11,5 452 353 139 21 8
b
c1
b
c2
c2c1
a
