PJL7211ViewSonic
9
VIDEO OUT
RGB OUT
COMPONENT VIDEO OUT
Y CB/PB CR/PR
Настройка

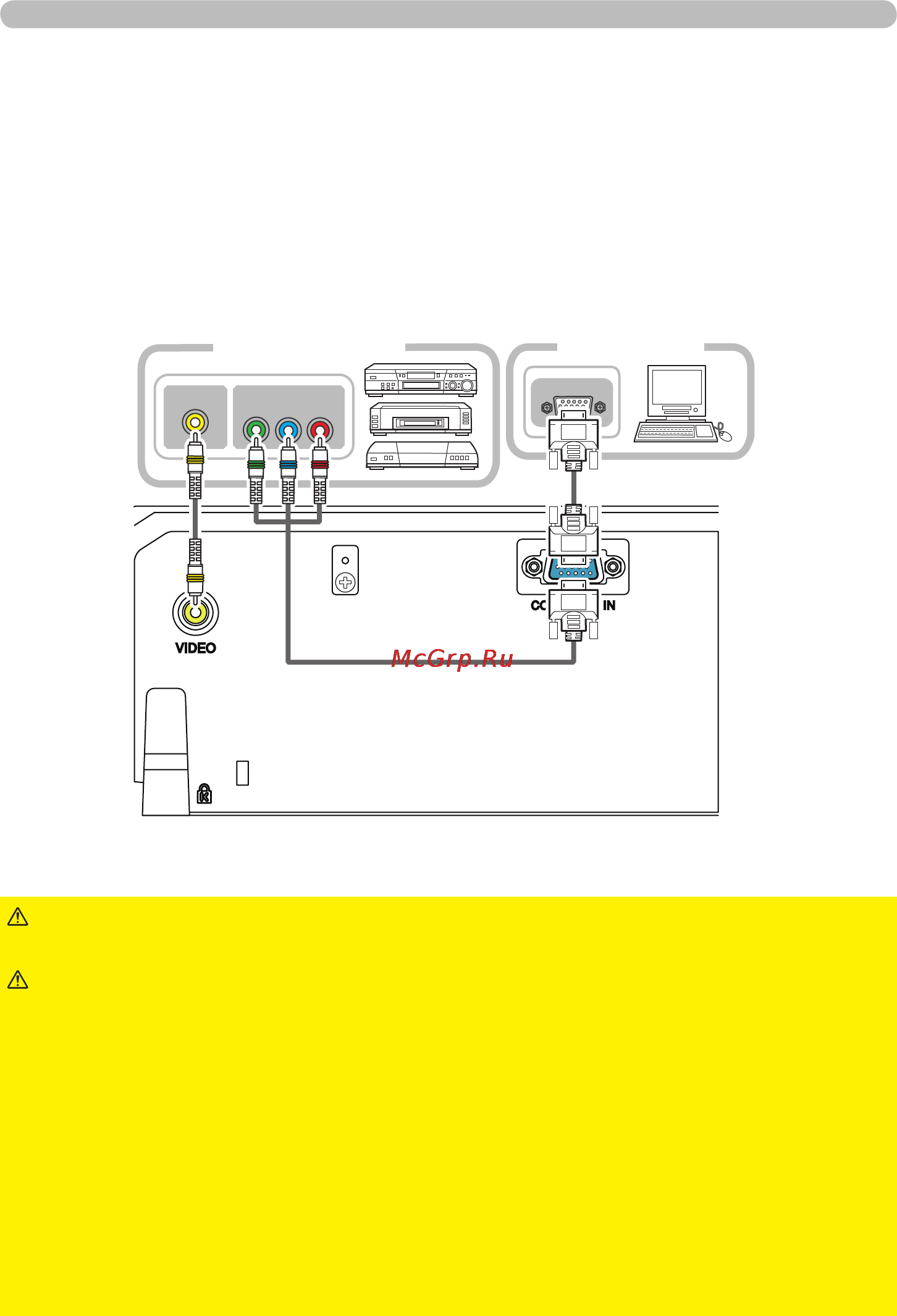

Подключение устройств
Перед подключением устройств к проктору прочтите их руководства.
Убедитесь, что все устройства могут быть подключены к проектору и
подготовьте кабели, необходимые для подключения. При подключении
устройств пользуйтесь приведенными ниже рисунками. Для подачи
компонентного видеосигнала к проектору необходим кабель или адаптер
RCA к D-sub. Для более подробной информации смотрите описание пункта
COMPUTER-IN в меню ВХОД.
►
Не разбирайте и не модифицируйте проектор и принадлежности.
►
Будьте осторожны, не повредите кабели и не используйте поврежденные кабели.
ПРЕДУПРЕЖДЕНИЕ.
►
Перед подключением к проектору выключите все устройства и
отключите их шнуры питания от сети. Подключение к проектору устройства, подключенного
к сети питания, может вызвать чрезвычайно громкие шумы или другие аномалии, которые
могут привести к неисправности или повреждению подключаемого устройства или проектора.
►
Используйте соответствующие принадлежности или специально предназначенные кабели.
Проконсультируйтесь с дилером относительно кабелей, не входящих в комплект поставки, которые,
возможно, согласно нормам должны иметь определенную длину или ферритовый сердечник. Для
кабелей с сердечником только на одном конце этот конец должен подключаться к проектору.
►
Убедитесь, что устройства подключаются к соответствующим портам. Неправильное
подключение может вызвать неисправность или повреждение устройства и проектора.
ПРИМЕЧАНИЕ
►
Используйте кабели с прямым штекером, а не L-образные,
поскольку входные порты проектора расположены заподлицо.
ВНИМАНИЕ.
Плеер VCR/DVD
Компьютер
