27
1 – счетчик газа
1 – счетчик газа
2 – дифманометр Wika
3 – трехходовой вентиль, тип 8500550
4 – кран двухходовой 1/2" 11527 П Ду15
5 – бочонок 1/2"
6 – гайка накидная 1/2"
7 – ниппель 1/2"
8 – прокладка Ду15 ГОСТ 15180-86
9 – переходник G1/8"-G1/2"
10 – трубка 12Х18Н10Т d12Х1,5 ГОСТ 9941-81

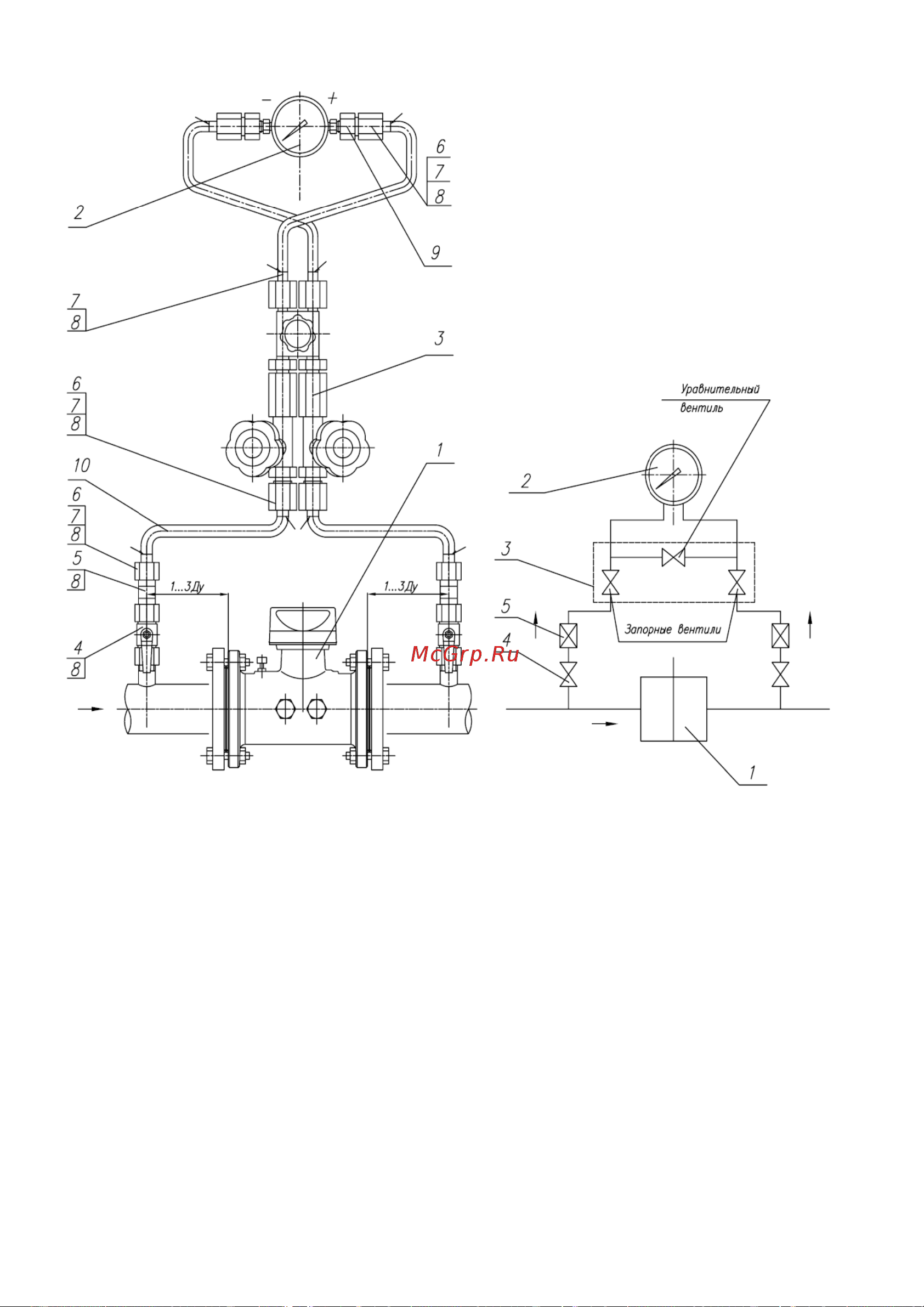

Рисунок 2 - Схема монтажа в трубопровод манометра для
измерения дифференциального давления Wika
